將文本文件如光場等導入VirtualLab Fusion

1 摘要



VirtualLab Fusion 提供直觀的數據導入工作流程，支持各種數據格式。用戶可以導入 2D 數據陣列（例如光場數據）或等距和非等距 1D 陣列，例如特定材料的色散曲線。此用例引入了一種工具，使用戶能夠從任何類型的文本文件導入數據。



2 文本文件的導入

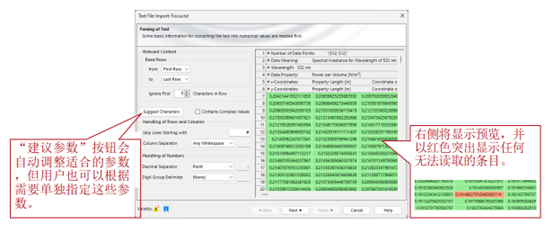

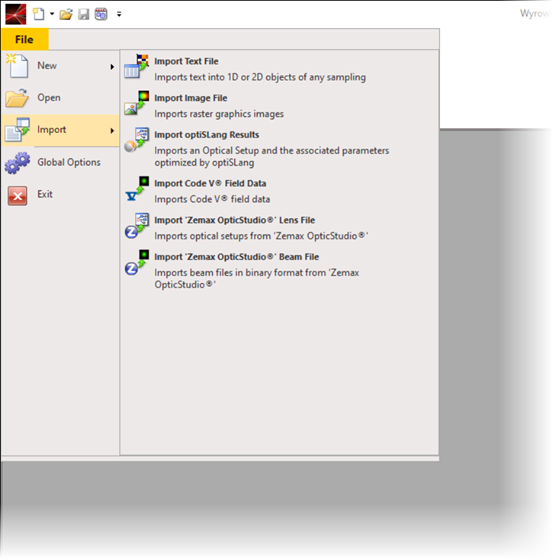

您可以通過導航至文件 > 導入 > 導入文本文件來訪問導入工具。它支持各種自定義文本數據格式，如 txt 或 csv文件。



3 數據數組類型

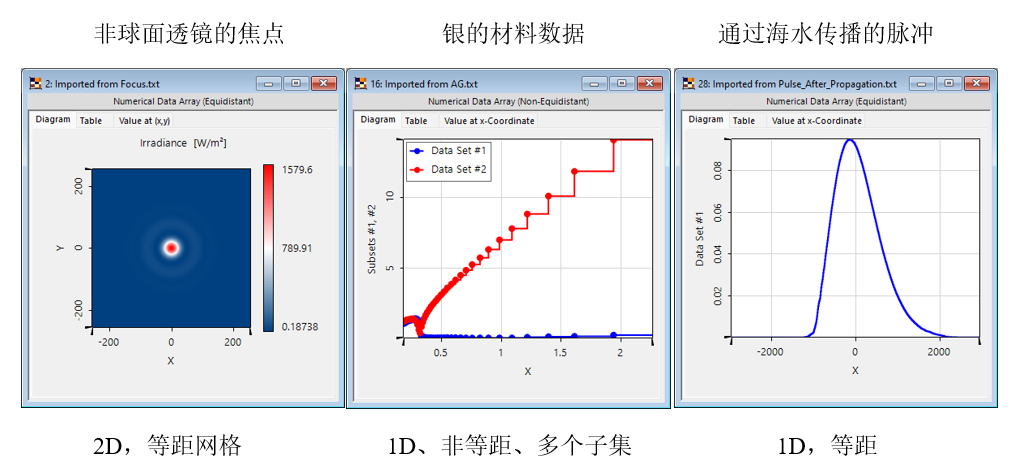

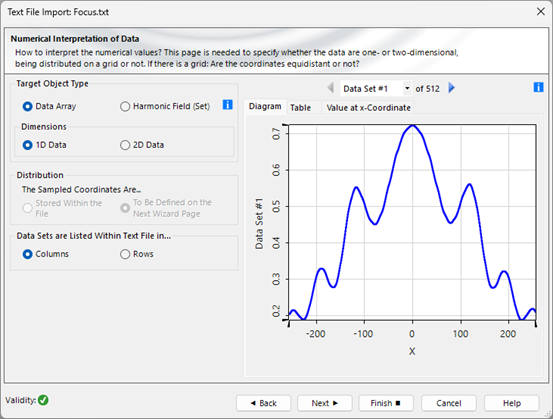

可以導入 1D 和 2D 數據數組。對于具有多個子集的 1D數據，用戶可以指定各個集合是否由文本文件的列或行表示。







3.1數據陣列類型——非等距數據陣列

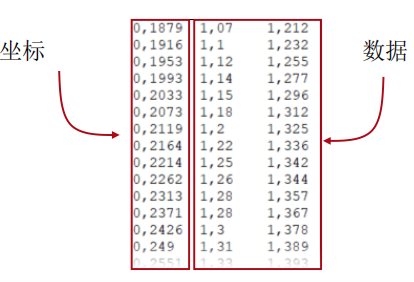

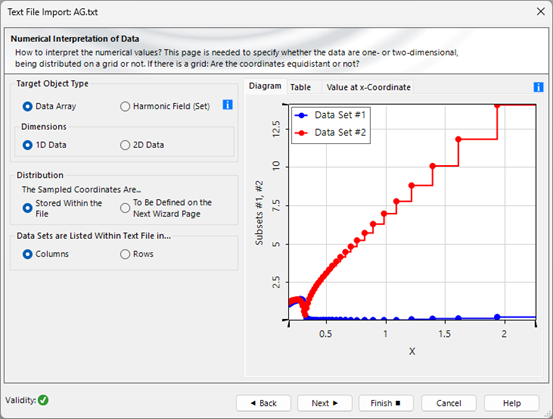

對于非等距數據陣列，用戶可以指定坐標是否已在文件中提供或需要在向導中定義。 如果選擇前一個選項，軟件將從第一列（或行）提取坐標。 如果選擇后一個選項，則遵循與等距數據相同的工作流程。

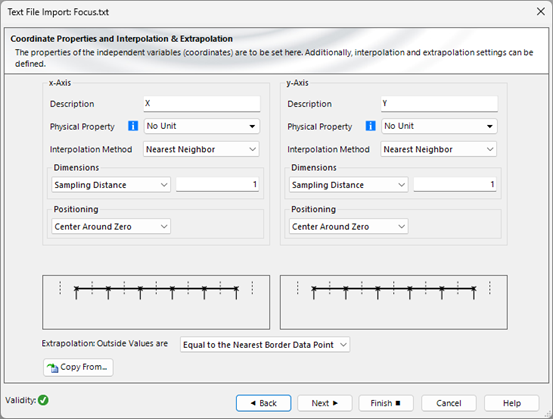

3.2坐標的定義

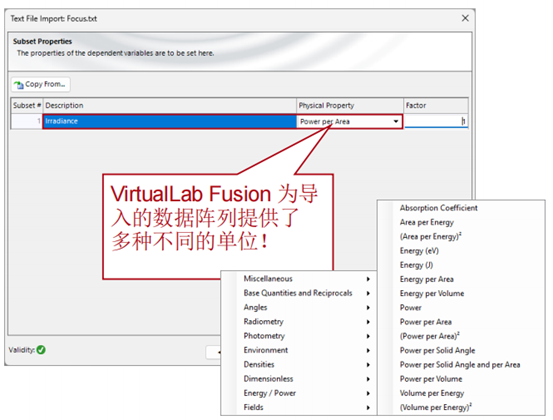

3.3物理性質 - 單位

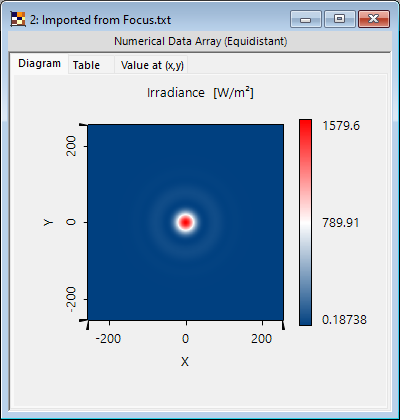

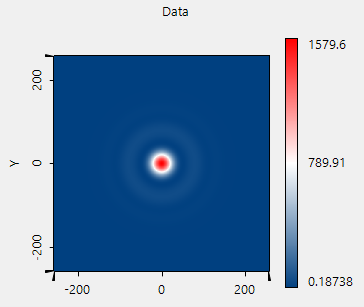

4 示例
