摘要
許多重要的物理信息，如微結構的高度分布或光場信息，都以圖像形式保存。因此，為了在 VirtualLab Fusion 中提供這些信息，我們希望演示圖像文件（如 PNG、JPG 或 BMP）的導入功能。
導入圖像

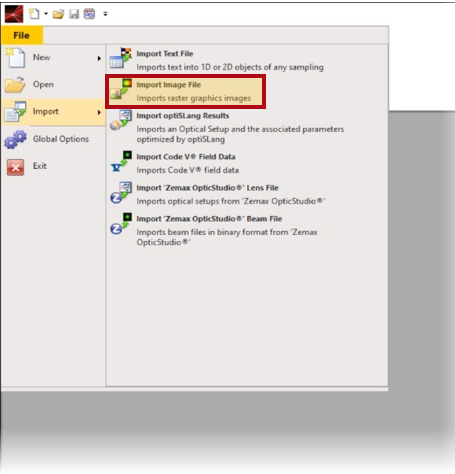

您可以通過File > Import > Import Image File來訪問導入工具。它支持各種自定義圖像數據格式，如 bmp、jpg 或 png。

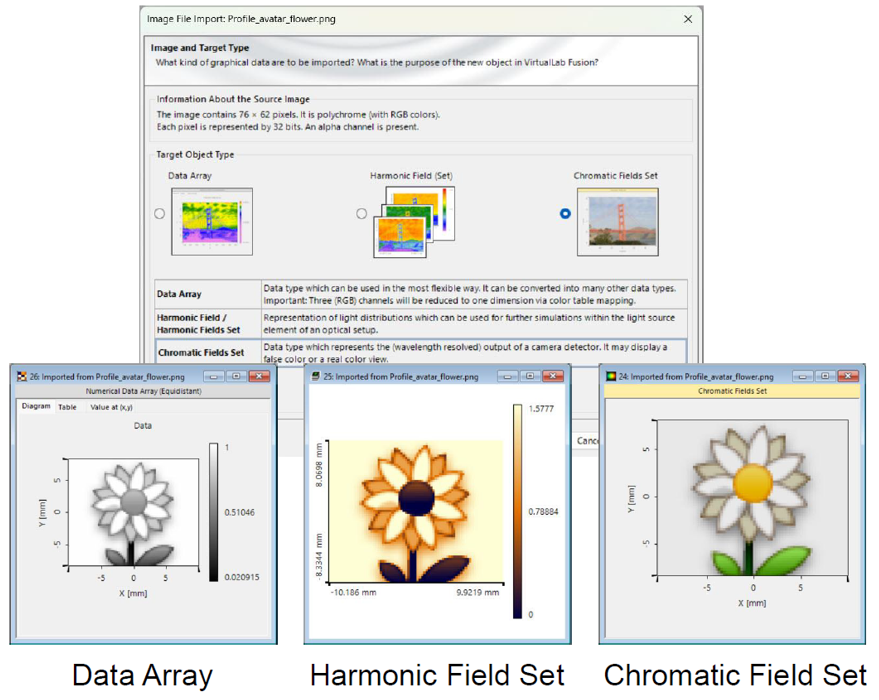

導入圖像文件
VirtualLab Fusion 可以將圖像導入三種主要數據類型：
1. Data Arrays：這種多用途數據類型可轉換為各種格式，具有很高的靈活性。值得注意的是，RGB 通道可通過顏色表映射濃縮為一個維度。
2. Harmonic Field (Set)：該類型以振幅表示光的分布，并在主窗口中包含用于傳播和檢測的附加工具。
3. Chromatic Field Set：該數據類型表示輻射能量密度，可描繪出真實或偽色彩的光，類似于相機探測器或相應的通用探測器插件的功能。
目標顏色 - 單色轉換

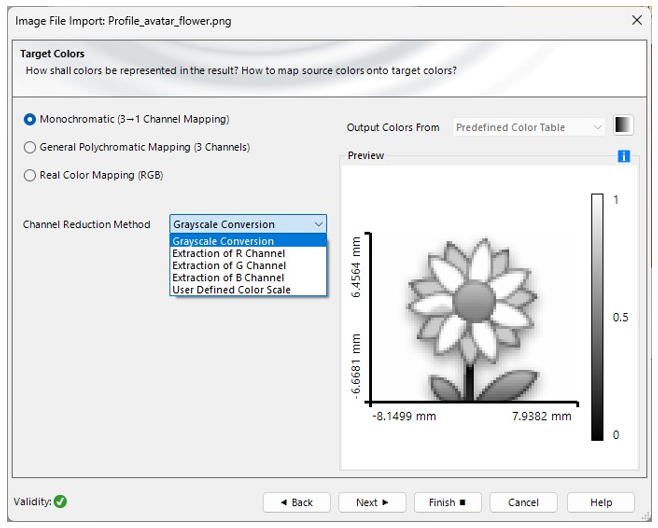

Monochromatic模式將圖像轉換為單一數據子集。當應用到帶有 R/G/B 通道的圖像時，用戶可以選擇提取特定通道、使用自定義色標或執行灰度轉換。

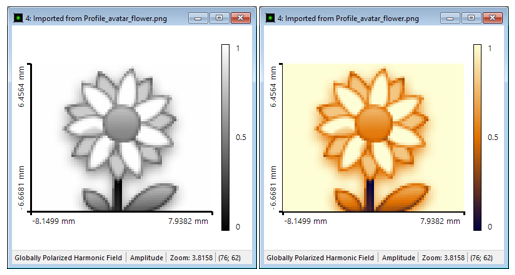

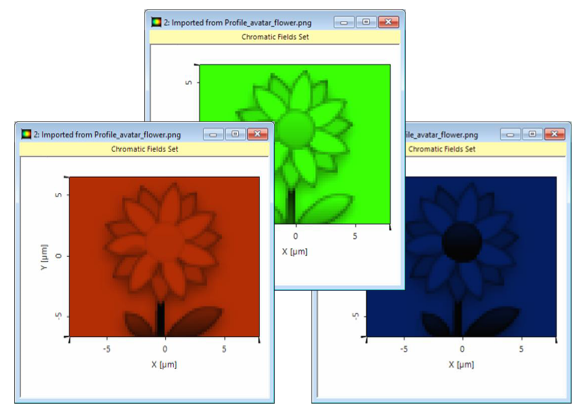

不同配色方案的單色結果

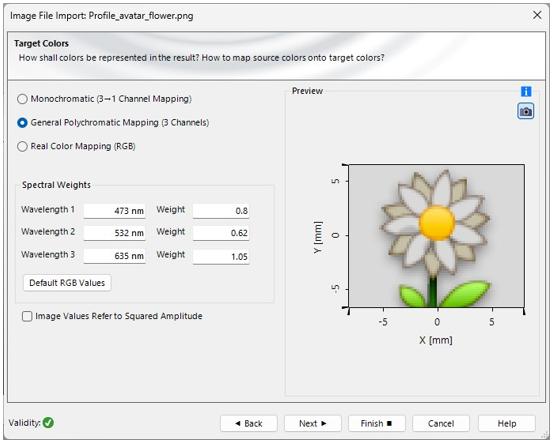

目標顏色 - 一般多色映射

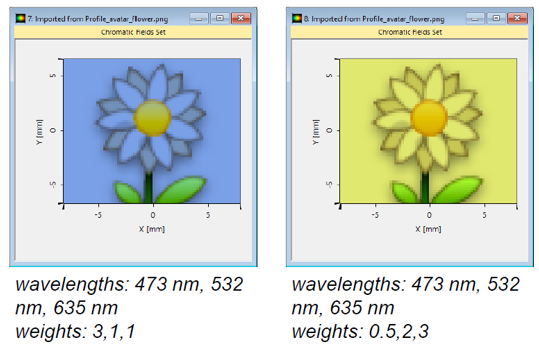

對于 General Polychromatic Mapping（適用于Harmonic Field Sets和Chromatic Field Sets），用戶可以定義三個通道的波長和權重，從而創建任意的偽色表示。
目標顏色 - 真實色彩映射

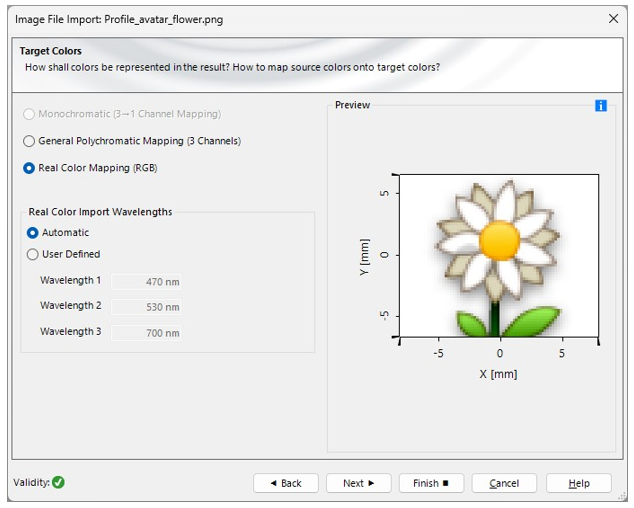

對于 Real Color Mapping（也適用于Harmonic Field Sets和Chromatic Field Sets），VirtualLab Fusion 可自動配置權重和波長，以生成真色圖像。

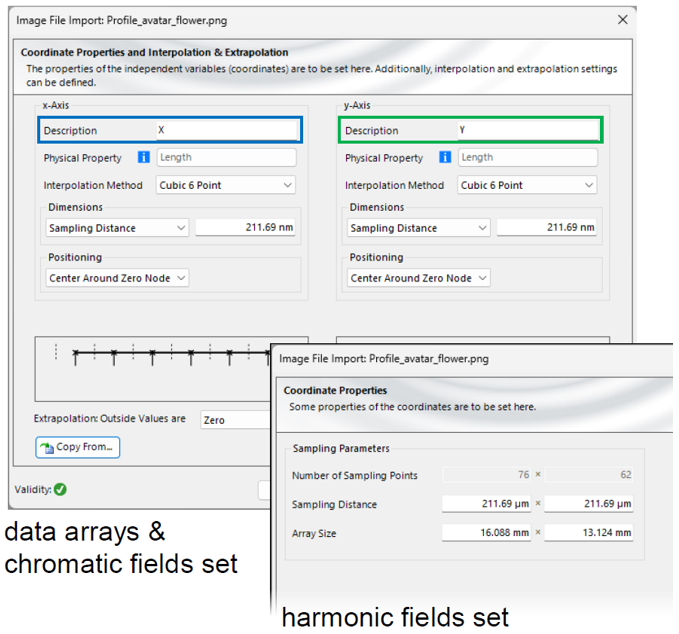

坐標的定義
Data Arrays和Chromatic Field Sets支持自定義軸定義，包括名稱、采樣參數和插值方法。對于Harmonic Field Sets，用戶可以指定采樣參數。

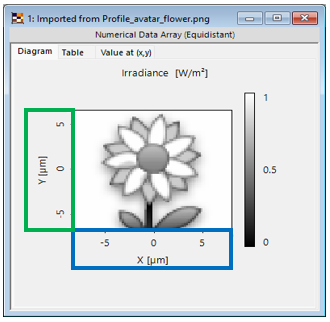

物理屬性 - 單位

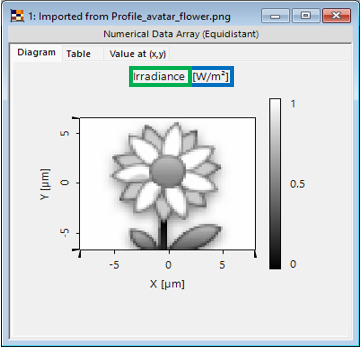

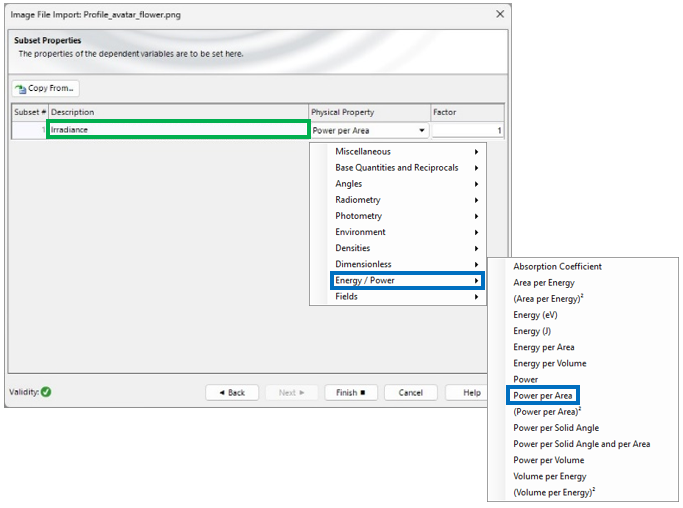

特別對于Data Arrays，用戶還可以定義相應數據的名稱和單位。

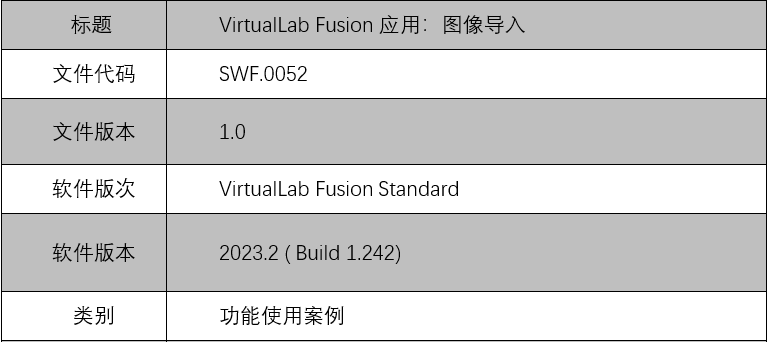

文件信息
