簡介
當FRED首次安裝在電腦上時，默認的喜好設置不是最優的利用機器上的資源。然而，默認的喜好設定是為了程序穩定。本文討論了在安裝FRED之后不同的喜好設定來優化GUI體驗及光線追跡/分析特性。
建議您在開啟FRED之后，按照如下文件描述做出改變，然后關閉FRED。這一過程保證了FRED安裝配置中的改變會(huì )保存到注冊表中。
目錄
圖形用戶界面
光線緩存喜好設定
圖形用戶界面

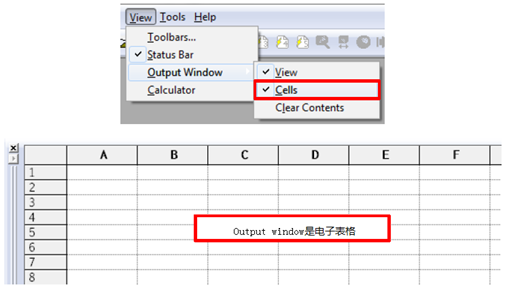

導航到view菜單，滾動到Output Window子菜單下的Cells選項，這個選項允許你查看Output Windows 作為電子數據表而不是作為一個空的Text窗口。
接下來，打開喜好對話框并導航到Tools>Preferences。

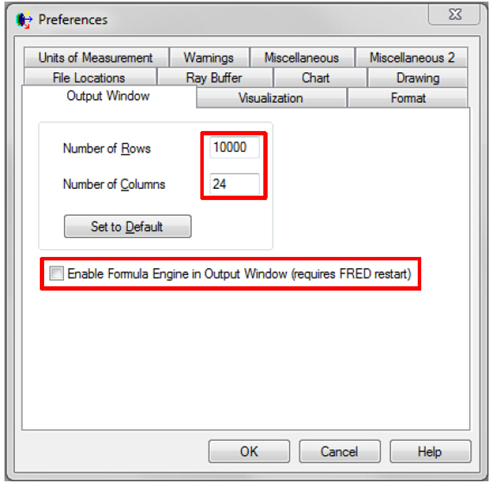

Output Windows標簽允許你控制多少行和多少列是可用的。就個人而言，我喜歡在Output Windows保持多的歷史記錄以便于我可以翻滾FRED的輸出來尋找信息。我通常設置為10000行24列。此外，我關閉了公式引擎因為通常都不使用它，在過去它通常會(huì )遇到許多難處理的問題。

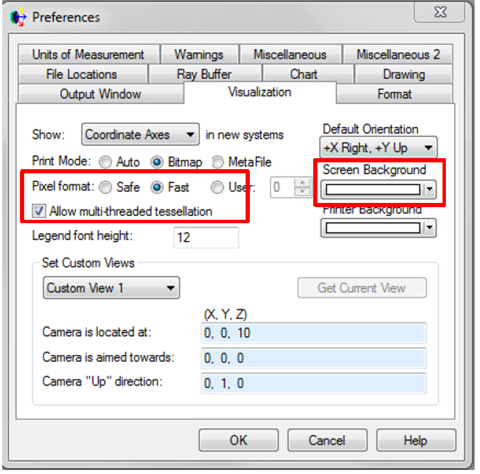

接下來，移動到可視化標簽做出如下改變：
■ Pixel Format = Fast
■ Allow multi-threaded tessellation = 勾選
■ Screen background（背景顏色） = 由您決定，顯然,典型的黑或白，只是指出您需要在哪里設定。
Pixel Format設置決定了3D視圖，使用軟件渲染模型或者使用顯卡進行硬件加速。Fast 選項告訴FRED使用顯卡加速。
multi-threaded tessellation（多核曲面細化）就是其字眼的意思。當3D視圖需要重新繪制，FRED將會(huì )使用多個CPU來處理。

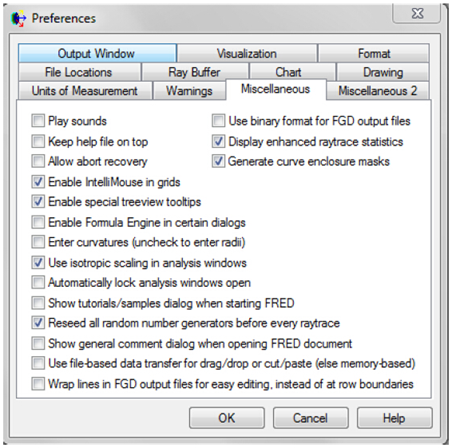

移動到雜項標簽喜好對話框，重置選項如下:
■ Enable IntelliMouse in Grids – 這個選項允許鼠標使用滑輪，這包括輸出窗口！
■ Enable Formula Engine in certain dialogs – 不勾選，原因已經在上面提到了
■ Curvatures – 不勾選，除非你是一個瘋狂的人，喜歡不按常理思考。
■ Use isotropic scaling in analysis windows –打開圖表窗口，視圖與分析格子軸成比例的縮放
■ Display enhanced raytrace statistics –勾選此項，你會(huì )在輸出報告中的光線追跡后面得到額外的信息。
■ Generate curve enclosure masks – 確保勾選以便于某一表面類型具有復雜的孔徑時使用 “enclosure masks”來幫助增加光線追跡效率
光線緩存喜好設定
對于最大限度的增大FRED特性非常重要，我們可以在喜好對話框光線緩存器標簽進行設定。在我們得到確切的設定之前，我們需要簡短的說明一下光線緩存器如何工作。
理想情況下，所有的光線將會(huì )存儲在RAM中，以便于可以快速的獲取。但是，另外一個方面，在電腦上消耗RAM也是比較危險的，因為它存在潛在的不可預知的程序行為及系統故障（盡管Windows 盡最大努力探測和管理這種情況）。當FRED安裝之后，默認會(huì )允許RAM一小部分用于存儲光線信息，這是一種非常保險的方法，意味著你不能在RAM里面存儲非常多的光線。結果，在光線追跡中它產生的光線數據多于RAM分配給FRED的存儲量。在這種情況下，FRED會(huì )暫時的存儲光線信息在硬盤上“pagefiles”,根據需要，當光線信息需要操作時，Pagefiles與RAM根據需要進行數據交換。這個特性也不是必須的，它影響光線追跡的特性因為訪問RAM中的數據比獲取磁盤上的速度快。
從概念上講，我們可以通過下面的圖形進行描述。在FRED中，Frame是RAM中具有有限尺寸可存儲一些光線。作為喜好設定，用戶需要規定總的frame數及在每個frame里面存儲的光線數，這些值總的乘積就是存儲在RAM的總的光線數（可以有效的預測分配給FRED的RAM有多大），下圖顯示了具有24個Frame,每個frame存儲6條光線，那么總的光線是6*24=144在RAM中。
現在，如果光線追跡數量大于144條，額外的光線不能存儲在RAM中，所有暫時寫入硬盤上，并存儲在“pagefiels”,光線數據等在那里直到FRED需要去獲取信息，就在這時數據跳回到了內存中。
因此，最優化光線緩存喜好的一般規則是什么？
■ 最好分配更多的RAM，因為讀取RAM中的數據最快。當然也取決于您用FRED做什么，建議考慮為你的電腦留下2-4G的RAM空間。
■ 不要過度的分配RAM給FRED!如果你分配太多給RAM,你的系統將會(huì )變的遲緩或不穩定。
■ FRED不能在RAM存儲無限數量的光線。在14.40版本中，最大可存儲2.5億條光線，內存中frame的數量和每個frame中光線的數量的乘積需要小于等于2.5億。
■ 如果您有固態硬派（SSD），您可以用來存儲Pagefiles，SSD具有比傳統用的硬盤具有更快的讀出和寫入速度。
■ 當給FRED分配RAM存儲時，您可以選擇調整內存的frames數量及或調整每個frame的光線數。沒有規則說調整哪一個更好，您可以在您的系統上測試不同的配置。
■ 非相干光包含的信息較少，因此比偏振和相干光更緊湊。對于追跡相同數量的光線，不同類型的光線對RAM分配的存儲量影響不同。

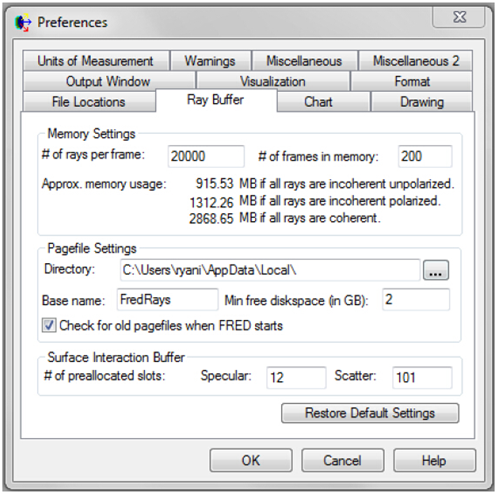

考慮到以上關于RAM分配給FRED的描述，讓我們來看一張特殊的情況。喜好對話框中光線緩存默認設置如下所示。
FRED安裝在一個具有RAM=8G的電腦上，C磁盤是SSD。對話框如上所示，FRED將會(huì )存儲200*20000=4000000條光線（frame中存儲20000光線，frame具有200個），在光線追跡的過程中，如果光線最跡數量大于4M,額外的光線將會(huì )存儲在Pagefiles C: C:\Users\ryani\AppData\Local\ directory。此外，如果是非相干光，4M的光線將會(huì )消耗大約915MB的內存；如果光線是相干光，需大約2.9G的RAM。

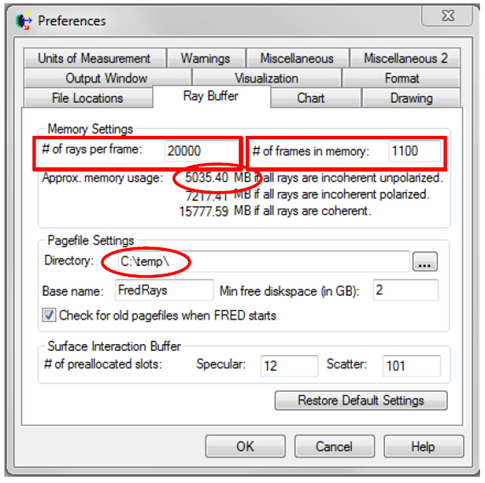

讓我們現在修改光線緩存喜好來充分利用8G的RAM。我們不想FRED完全使用8G的RAM，因為Windows需要使用一定的存儲來運行（2-3G），此外我們還需要電腦運行其它的應用程序，所以，假定我們想使用5GB的RAM來存儲光線（假定為非相干光）。此外，我們修改pagefiles目錄的存儲位置，這不影響光學特性，因為C盤也就是固態硬盤，它允許我們將Pagefiels放在我們容易找到的目錄中。
在這個對話框中其它的選項，你可能需要設定的是“Min free diskspace (in GB)”條目，默認情況下開始光線追跡后Pagefiles目錄庫中需要2G的空間。通常來說，這個錯誤不會(huì )常遇到。
|
