本文介紹了FRED中光線代系的概念，它既適用于鏡面反射事件也適用于散射事件。與代系相關的約定將以圖形方式說明。
光線的代系區分與入射光線（與界面相交時）分散為透射，反射和/或散射有關。 諸如父母，子女，孫子女等或世代[0,1,2，..]等族譜術語通常用于描述此屬性。 可在光線控制(Raytrace Controls)的設置中對此參數進行調整。

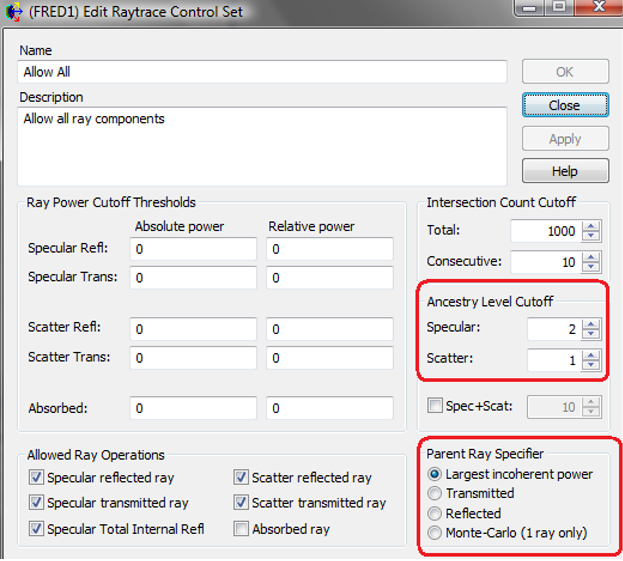

當光線入射到折射率不同的兩種材料之間的界面上時，如果入射角小于臨界角，則將其鏡面分解為反射光線和透射光線。 這些光線的父源由 “光線追蹤控制raytrace control set”對話框上的Parent Ray Specifier選項確定的。此選項的默認設置為L(cháng)argest incoherent power（最大非相干功率），由膜層規范確定。如果涂層的類型為Uncoated，Thin Film，Quarterwave Layer或General Sampled，則入射角也將在確定哪條射線是父系時起作用。Parent Ray Specifier還有其他三個選擇：Transmitted（總是透射的光線），Refelected（總是反射的光線）或Monte-Carlo（僅有一束光線）[概率確定]。

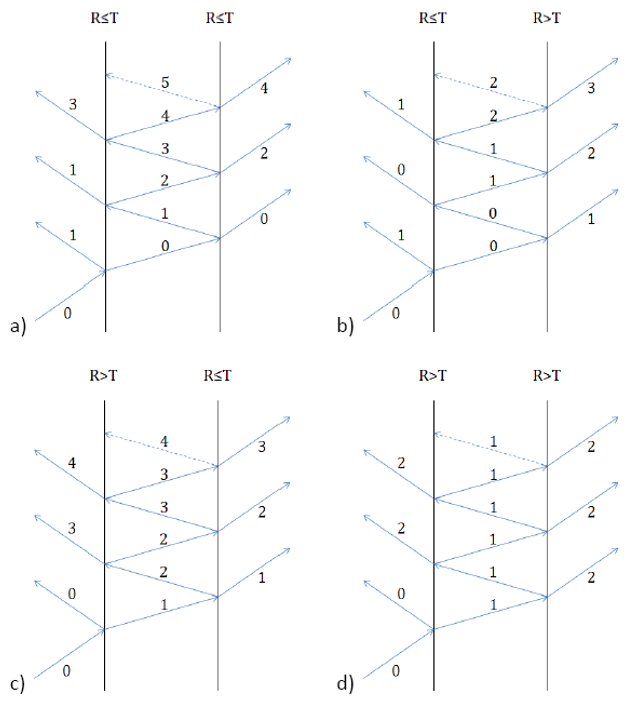

下圖以圖形方式說明了，當選擇了最大非相干功率時，在四個不同條件下，入射在兩個界面上的鏡面分裂光線的子光線。 如圖a所示，當兩個界面的R≤T時，父系光線線（0）都與偶數代并透射，而反射光線則為奇數代。 如圖b所示，在第一個上R≤T，第二個上R> T，最終反射了父系光線，并且越來越多的世代既反射又透射。 如圖c所示，在第一個R> T且第二個R≤T的情況下，母光線立即被反射，并且增加的世代既反射又透射。 最后，在如圖d所示的兩個接口上，R> T，父級立即被第二代所有后續反射和傳輸所反射。

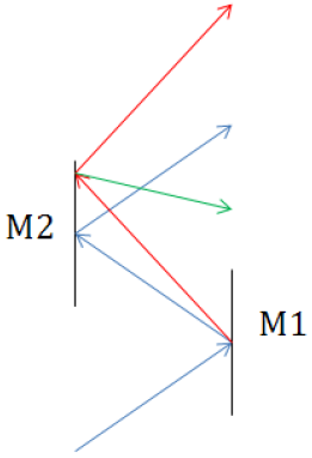

下圖說明了散射光線的父源，因為入射光線在兩個粗糙的鏡面之間反射。藍光為0代，兩面鏡面反射；紅光為1代，M1處散射，M2處鏡面反射；綠光為2代，M1處散射，M2處散射。
光線代系的限制由“光線控制”對話框上的“代系截止等級 Ancestry level cutoff”選項控制。 對于所有“光線追跡”屬性，默認的鏡面反射的代系（截止等級）為2，默認的散射代系（截止等級）為1。此設置允許鏡面射線分裂兩次，并產生一代散射。
在一個實際案例的鏡面代系截止設置中，請考慮以下事實：當由外部光源（例如太陽）照射時，任何透鏡系統都可能在各個表面之間引起反射。 此過程通常稱為鬼像。 為了使這些反射到達像平面，必須在分配給鏡頭表面的光線跟蹤控件上允許偶數次反射（2、4、6，..）。 兩次反射稱為一階鬼像，四個反射稱為二階鬼像，依此類推。
另一個關于光線代系的案例來自于對法布里-珀羅效應的建模。盡管法布里-珀羅的透射率和反射率的表達是通過項的無限求和而得出的，但對光線分裂的限制必然導致累加的終止。 在對應于圖a-c的情況下，代系等級直接確定保留多少累加的項。 另一方面，對應于圖d中的情況，僅要求鏡面反射代系截止值保持其默認值2。當超過“相交計數截止值”或當光線通量低于“光線功率截止閾值”時，則累加將被終止。
|
