發光二極管，或者LED，近幾年已經超越了白熾燈光源，應用也越來越廣泛。LED具有尺寸小、發光效率高、使用壽命長[1]等優點。LED也有光學工程師必須處理的不良特性，比如混色和準直的需要。在這個例子中，我們看一個混合準直透鏡的示例。
FRED模型
LED在整個半球上發光，但是大多數照明應用中要求對輸出的光的方向進行控制。一個簡單的正透鏡不足以將大角度光折射成準直光束。為了重新定向所有發射光，可以設計一個混合折射/反射透鏡�；旌蠝手逼鞯囊粋�(gè)例子如圖1所示。中央部分由正的軸錐鏡構成，用來折射具有小發射角的光線，外側部分為傾斜的拋物面。該區域利用全內反射來重新定向具有大發射角度的光線。

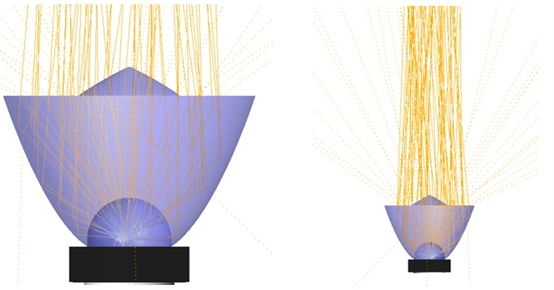

圖1.放置在LUMILEDS Rebel Amber LED[2]上折射/反射準直透鏡的光線追跡示意圖
為了評估混合透鏡的準直性能，光的強度在距離LED 1m外的探測平面上評估。沒有準直器時，檢測到+/-50° FWHM的強度。添加準直器后，強度顯著地減小到了+/-6° FWHM（圖2）。

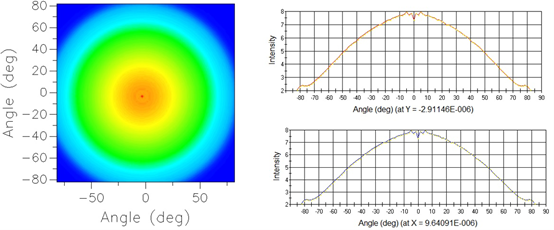

圖2a.來自L(fǎng)UMILEDS Rebel Amber LED沒有混合準直透鏡的強度

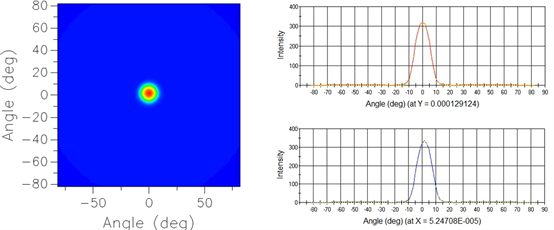

圖2b來自L(fǎng)UMILEDS Rebel Amber LED具有混合準直透鏡的強度
