這個教程描述一個有散射性質的簡單plano-plano透鏡，這樣一條入射光就會(huì )散射回發射方向。
教程
首先，在FRED中創(chuàng )建一個新的系統，在樹視圖中的Geometry上右擊，選擇“Create New Lens…”并在出現的對話框上點OK按鈕，在全局坐標系原點創(chuàng )建一個plano-plano透鏡。

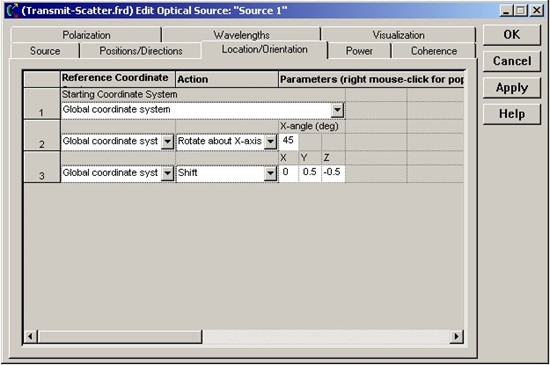

在Optical Sources（光源）上右擊選擇“Create New Detailed Optical Source”（創(chuàng )建新的詳細光源），然后點擊Location/Orientation（位置/方向）選項，在位置調整欄區域中右擊選擇“Append”（附加），將action（行為）欄調整為“Rotate about X-axis”，將X angle（X軸方向的角）設置為45度。附加上另一個調整欄并在action欄中選擇Shift，將Y的值設置為0.5，Z的值設置為-0.5，現在這個對話框顯示如下：
點OK。

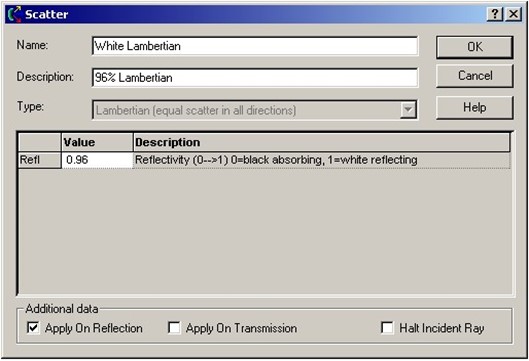

展開Scatterers目錄，在White Lambertian（白色朗伯）模型上右擊，選擇“Edit/View Scatterer…”（編輯/查看散射體）。在出現的對話框中選中“Apply On Reflection”（應用反射），取消勾選“Apply On Transmission”（使用透射）和“Halt Incident Ray”（停止入射光線）。這將使得當光線射到具有散射特性的表面時能夠繼續傳播。

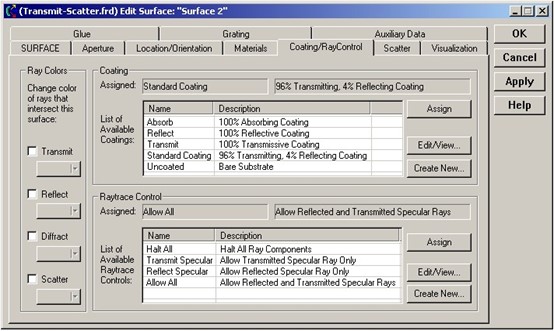

展開幾何體文件夾和透鏡1。在Surface 2上右擊并選擇“Edit/View Surface…”（編輯/查看表面）。點擊Coating/RayControl（涂層/光線控制）選項，將涂層設置為“Standard Coating”（標準薄膜并將光線控制設置為“Allow All”（允許所有）。

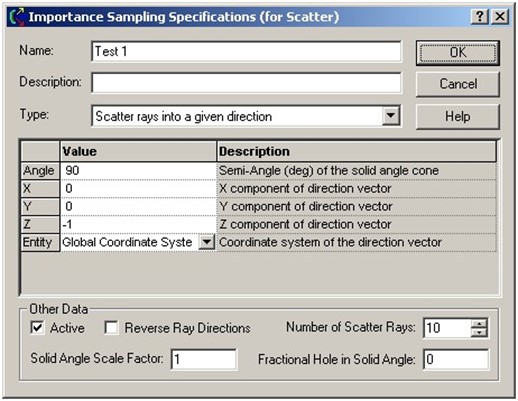

點擊Scatter（散射）選項，將散射性質設定為White Lambertian（白色朗伯）在這個下面您將看到分配給這一表面的散射方向列表。默認的是沒有定義任何散射方向，所以不會(huì )產生散射光線。若要定義一個新的散射方向，點擊“Add New…”按鈕。給這個重點采樣規格一個名字，并將Z散射方向改成-1。設置的這個散射光線呈立體角錐形，以Z周為中心的全局坐標系統。在這個例子中光線經過透鏡元件后散射成一個半球形，可以分配成多散射方向，每個定義的散射方向將應用到每個散射模型的表面。
點OK鍵來關閉Importance Sampling Specification（重點采樣規格）對話框，然后點OK來關閉Surface 2的編輯對話框。
在光線追蹤工具欄上點擊Trace and Render（追跡和渲染）按鈕。您將看到光線通過透鏡在后表面散射成10條散射光線和一條透射光線�；蛘�，您也可以改變透鏡1的可視化屬性，將其設為部分投射，這樣您就能看到實際的散射。超過臨界角的光線將全部?jì)确瓷洳⒃谇氨砻嫔贤Ｖ钩枪饩�(xiàn)追蹤控制允許TIR。

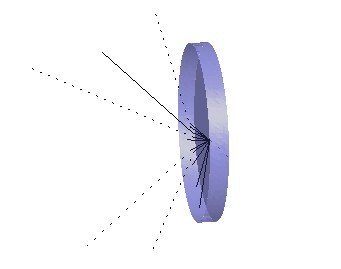

如果您的操作正確的話，這就是光線追跡的渲染圖，為增加對比度改變了一下顏色。
|
