FRED應用：離軸拋物面反射鏡創建

說明


對于簡單導入文檔來說，FRED當前目錄庫中不包含離軸拋物面反射鏡。本文描述了一個實用工具接受由埃德蒙光學目錄庫提供的參數，自動創建相對應的OAP作為一個封閉的幾何結構。在創建過程中，腳本工具使用自定義元件的平移以便原點定位于反鏡鏡面中心。此外，反射鏡面有合適的涂層和光線追跡控制設置。



執行

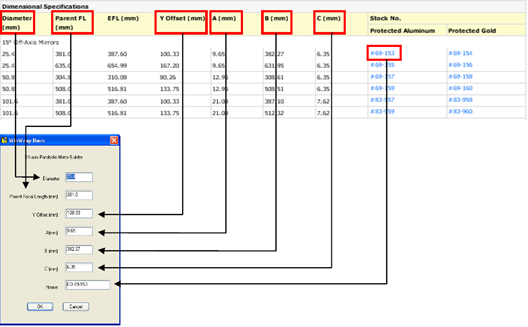

Basic腳本編寫生成的用戶拋物面、邊緣柱面、后表面參數輸入對話框。設置使用的參數化來匹配由埃德蒙光學目錄庫提供的參數。如以下目錄所示，考慮選取15°離軸反射鏡，輸入相應的值到腳本生成對話框中。





默認情況下，腳本使反射鏡面的中心位于原點位置。這個定位可能是也可能不是理想的位置，自定義元素節點應該按照要求可以平移。在本文附帶的*frd文件中OAP“EO 83-973”發生了平移，因此反射鏡面匹配相應的基準拋物線部分。在這個配置中，離軸拋物面的焦點位置與基準拋物面的焦點位置相同。



運行腳本


嵌入式腳本可以通過鼠標右擊名為“createOAP”的腳本并且從列表菜單中選擇“Run an embedded script”。



操作實例

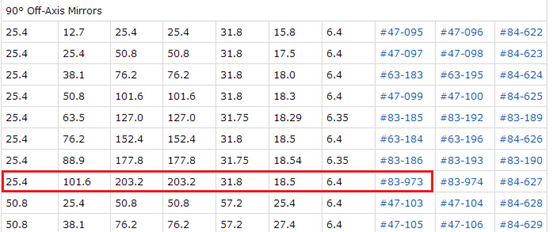

1. 我們首先打開Edmund光學搜索庫存號：83973，我們看以看到相應的數據。

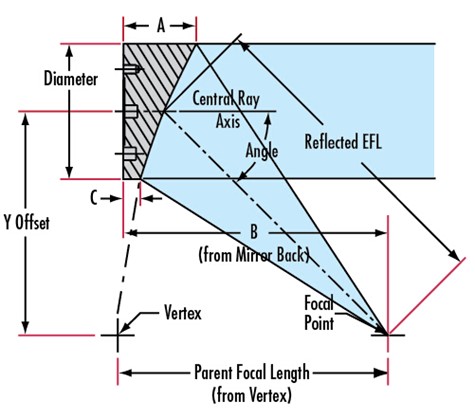

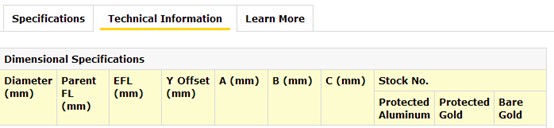

并確定每個每個規格的的含義：

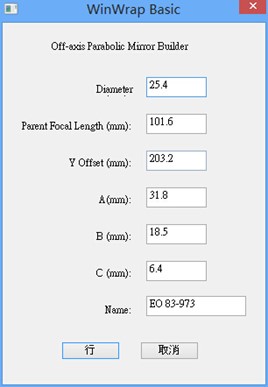

2. 在FRED樹形文件中運行腳本’createOAP”，輸入步驟一紅色方框所示的數值，點擊OK“行”，腳本代碼請見本文的備注。

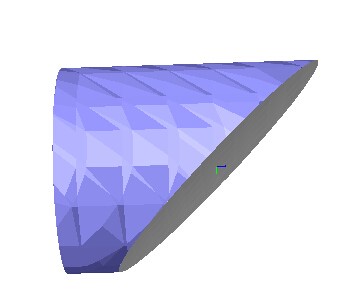

3. 點擊如圖所示紅色圓圈進行可視化視圖，

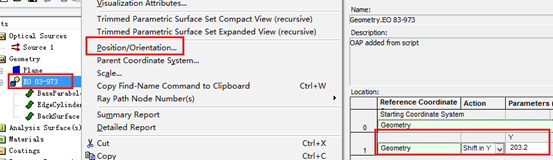

4. 平移操作



將集合元件沿著y軸平移203.2mm.



5. 創建探測面

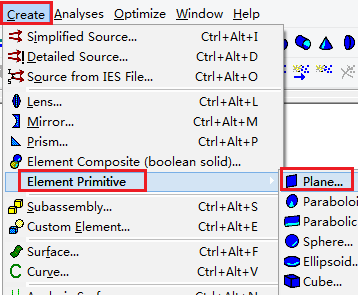

Create/Element primitive/plane

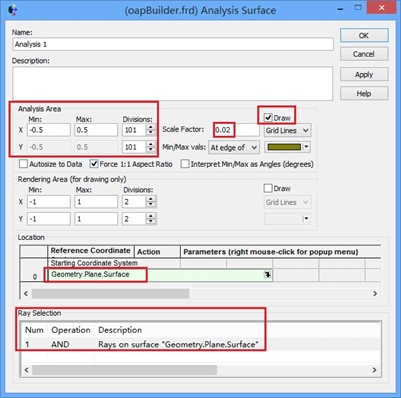

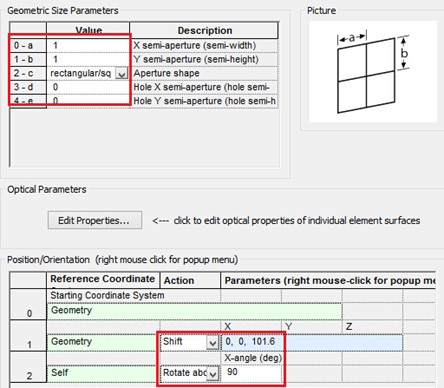

6. 創建分析面

Create/Element primitive/plane

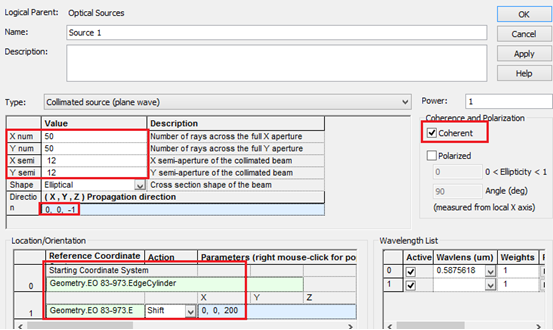

7. 創建相干、平行光源。

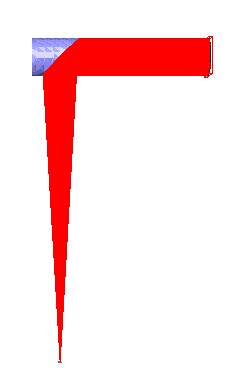

8. 光線追跡
