使用LITESTAR 4D進行照明設計是便捷高效的，總的來說軟件支持兩種不同的項目設置：自由項目（free project）和引導項目（guide project）。兩種項目設置方式各有不同：自由項目允許設計者自由的設置各參數，比如可導入DXF 2D平面背景，自由決定設計范圍；引導項目則根據軟件的引導來設置參數并輸入相應的窗口。
對于自由項目來說，大致步驟如下：
創(chuàng )建一個計算環境，環境可由不同物體組成
一個（室內或室外）環境，可繪制成2d或3d視圖的
有2D.DXF文件導入做背景的環境
一個或數個工作面
從列表中插入的物體（如家具）
從外部導入的完整3D模型
輸入或定義物體的特性（材料，反射等屬性）
插入光源
執行照明計算，設置需要被驗證的參數
結果數據的顯示和渲染
確認結果并打印出來
接下來，我們以上述方式完成對辦公室照明的設計。

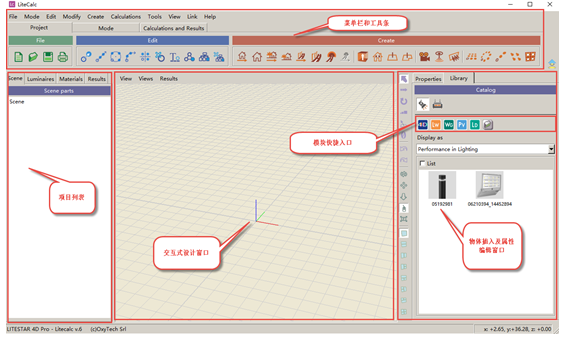

1. 首先，打開LITESTAR Calc的操作界面。
2. 導入室內的2D結構圖，創(chuàng )建照明環境（此例中使用一個房屋的平面結構圖）。

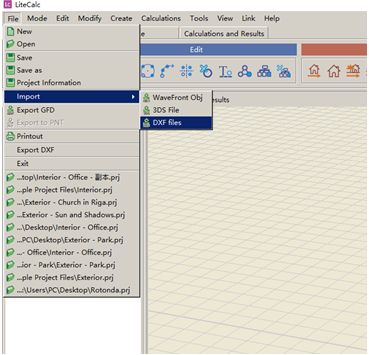

“文件 File”– “導入Import”– “DXF文件DXF files”

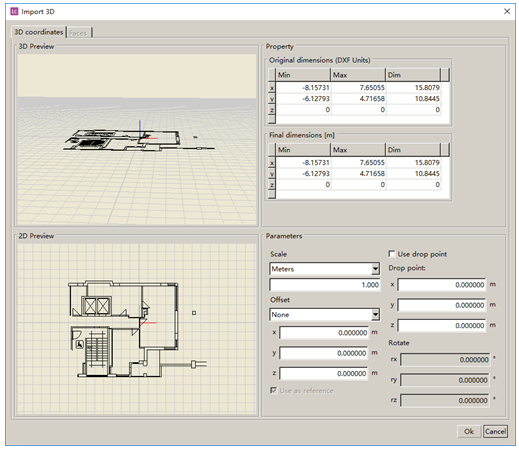

選中需導入的文件“Interior_Office.dxf”(名字必須為英文),彈出的導入對話框檢查無誤后，點擊“OK”來完成導入。

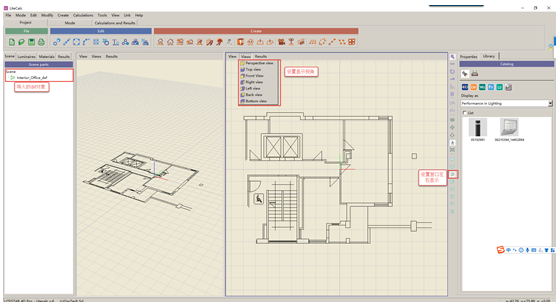

導入之后可以根據需要調整交互式窗口分布和顯示視角等。
3. 創(chuàng )建室內環境，生成墻壁，地板和天花板等表面。
選擇“室內高級項目Advanced Project for Interiors”  ，使用鼠標點選所要創(chuàng )建的區域（形成封閉區域）。

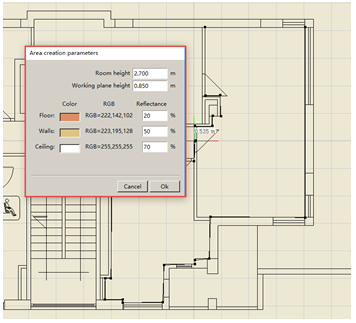

設置完室內高度，工作面高度，各表面顯示顏色及反射率等參數，以完成初步設置。
設置完成后的透視和俯視圖

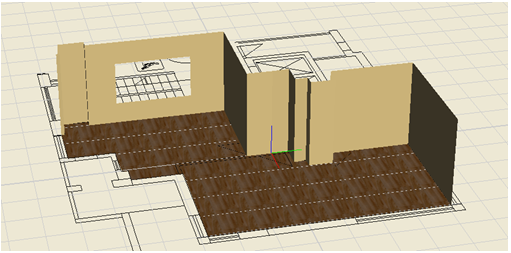

4. 更改墻體，地板和天花板材料屬性。

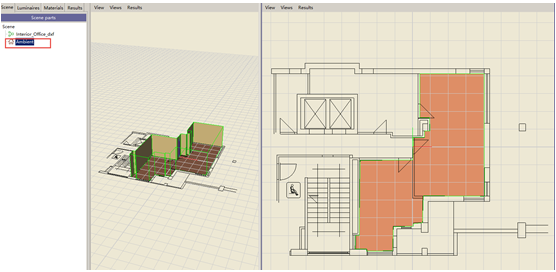

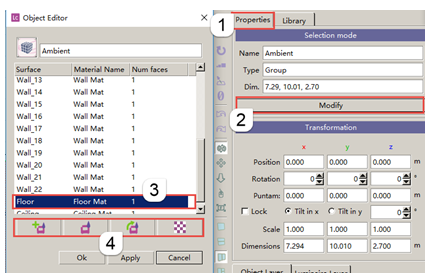

選中左側場景中的“周?chē)h(huán)境 Ambient”，選擇右側的“屬性 Properties”選項卡，選擇“調整 Modify”，可以打開“對象編輯器Object Editor”對話框，選中要調整的表面，如“地板 Floor”，在調整方式中選擇需要的方式（此處，我們設置成條形木地板）。

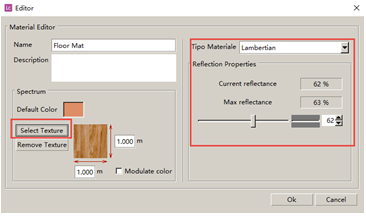

選擇“編輯材料 Edit Material”，接著“選擇紋理 Select Texture”，在文件夾中選擇“室內木地板Indoor Floor Parquet”，再選擇合適的紋理。
選項卡中的部分，還可以用來調整反射率等信息（本例使用默認參數），點擊OK完成地板參數調整。
同樣的方式，我們可以調整墻壁和天花板的參數。
5. 在墻上開一個窗戶。

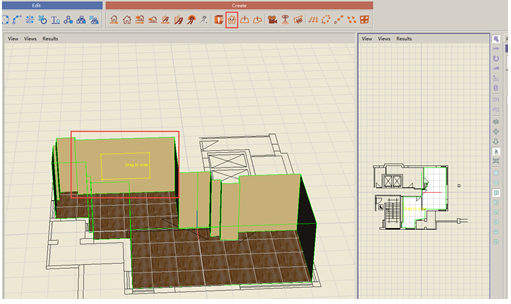

調整視圖，把透視圖窗口調大，并通過旋轉 ，調整視圖到需要開窗的墻面。點擊“創(chuàng )建窗戶Create Window”并點擊需要開窗的墻面，則墻面上出現一個黃色矩形塊，鼠標左邊長按并拖動調整窗戶的尺寸，按下“enter”鍵確定窗戶尺寸，接著鼠標調節位置，并按下“enter”鍵，已確定位置。
開窗前的墻體
開窗后的墻體
6. 在室內放置陳設，此處我們放置辦公桌和椅子

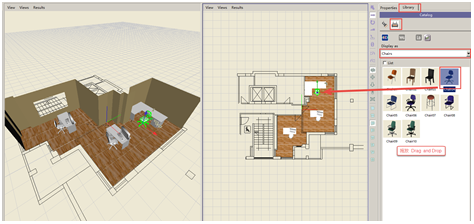

調整到俯視圖，選擇“Library”- “家具 Furniture”- “桌子Desks”，并把需要用到的模型直接拖拽到需要放置的地方即可。

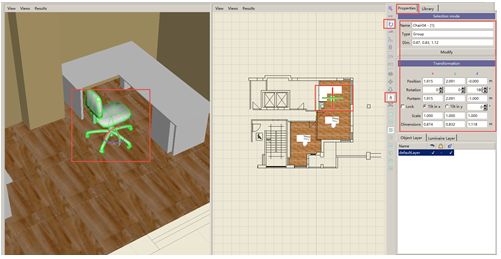

如需調整陳設的位置，可以通過垂直工具條或屬性欄等工具做適當調整。
垂直工具條：
|
