      時間:2021-02-06 23:02來源:訊技光電作者: 技術部點擊:次打印
       光功率合成器是光纖通信系統中的必要器件。

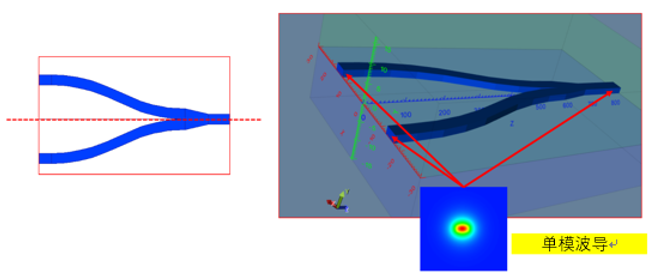

      • 如果功率合成器具有以下特性:
      − 對稱性
      − 輸入和輸出具有完全相同的單模波導
      • 這類功率合成器具有一些獨有的特點,但其基本特征可以在OptiBPM中得到準確的驗證。

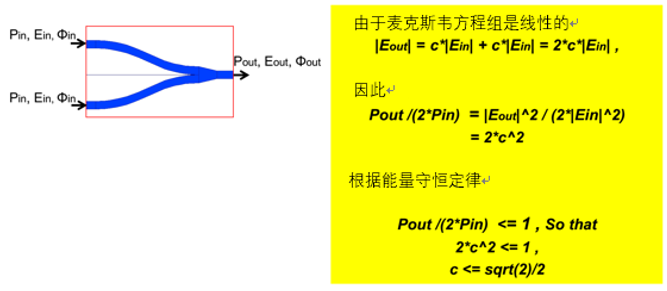

      • 根據能量守恒定律

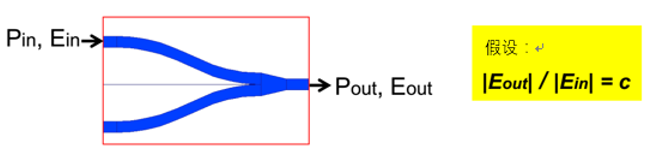

      • 由于輸入和輸出波導是完全相同的單模波導,輸入和輸出場的振幅需滿足:


      • 因此,

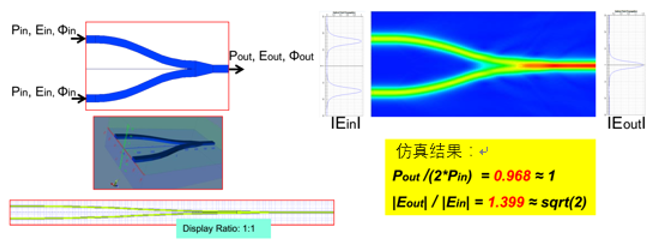

      • 下圖是在OptiBPM中仿真一個設計好的3D功率合成器實例。

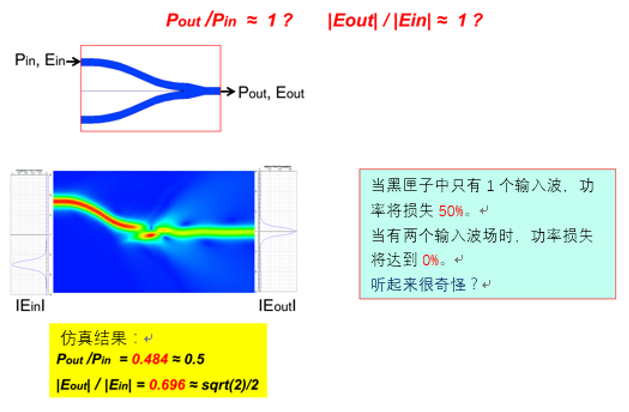

      • 在黑匣中只有一束入射光時會(huì )發生什么?


      • 考慮一個輸入的情況下,


      • 在兩個輸入的情況下,



      • 結論


       設計一個滿足以下要求的單模功率合成器是不可能的。
      1. 無能量損失地合成2個完全相同的光學模場。
      2. 當只有1個輸入模場時無能量損失。

       OptiBPM在仿真結果和理論值之間顯示了高度的一致性
