OptiBPM：創建一個多模干涉星型耦合器(2)

時間:2021-04-21 21:54來源:訊技光電作者: 技術部點擊:次打印

4. 插入輸入平面

要插入輸入平面，請執行以下步驟。

步驟操作

1) 從繪制菜單中選擇輸入平面。

2) 要插入輸入平面，請單擊布局窗口的左側。

輸入平面出現。

3) 要編輯輸入平面，請從編輯菜單中選擇屬性。

出現“輸入平面屬性”對話框（參見圖1）。

4) 確保在“全局數據”選項卡中，Z位置：偏移量，值為2.000。

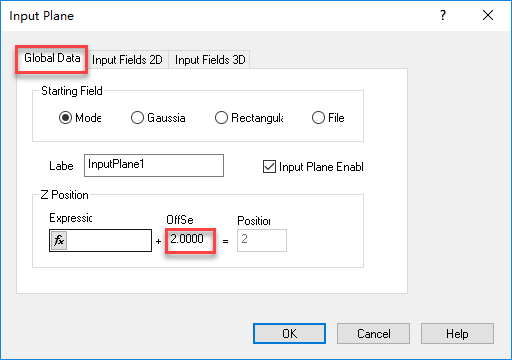

圖1.輸入平面屬性對話框

5. 運行仿真

要運行仿真，請執行以下步驟。

步驟操作

1) 從“模擬”菜單中，選擇“計算2D各向同性仿真”。

將顯示“模擬參數”對話框。

2) 在“全局數據”選項卡上，在“顯示數量”中鍵入250。

3) 單擊2D選項卡，確保選擇了以下設置（參見圖3）。

偏振：TE

網格-點數= 600

BPM求解器：Padé（1,1）

引擎：有限差分

方案參數：0.5

傳播步長：1.55

邊界條件：TBC

注意：有關仿真參數的更多信息，請參閱OptiBPM用戶指南。

......

全文內容下載：OptiBPM-創建一個多模干涉星型耦合器.docx
