主要用于介紹如何在OptiBPM中創(chuàng )建一個簡單的多模干涉耦合器，主要步驟如下：
• 定義MMI耦合器的材料；
• 定義布局設定；
• 創(chuàng )建一個MMI耦合器；
• 插入輸入面；
• 運行模擬；
• 在OptiBPM_Analyzer中預覽模擬結果。
1. 定義MMI耦合器的材料
為了定義MMI耦合器的材料，需要進行如下操作：

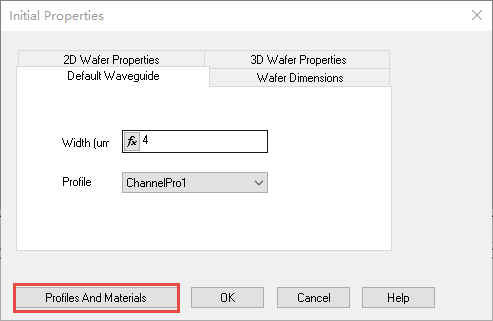

1) 通過File-New打開“初始性能對話框（Initial Properties）“
圖1.初始性能對話框

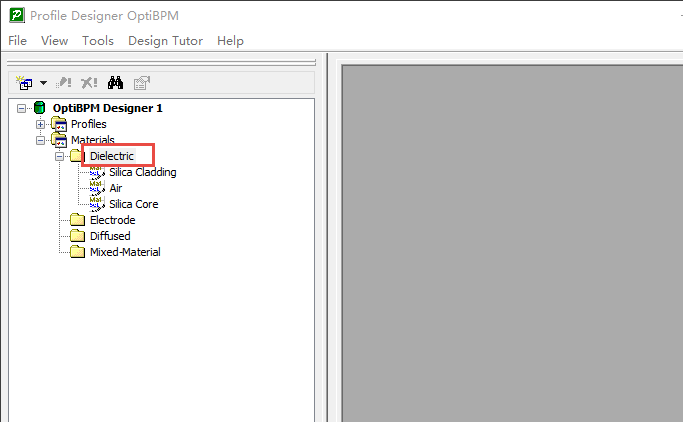

2) 點擊圖1中的“輪廓和材料（Profiles And Materials）”以激活“輪廓設計窗口（Profile Designer）”
圖2.輪廓設計窗口

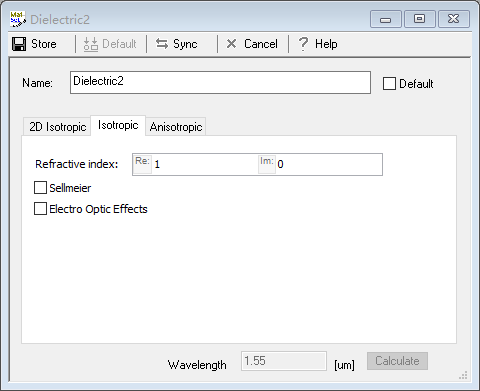

3) 右鍵單擊圖2中材料（Materials）標簽下的“電介質（Dielectric）“，選擇New以激活電介質材料創(chuàng )建窗口
圖3.電介質材料創(chuàng )建窗口

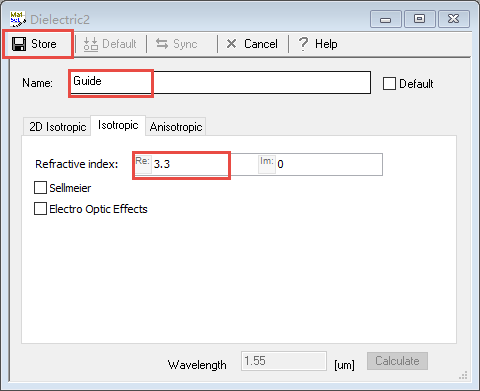

4) 在圖3中窗口創(chuàng )建第一種電解質材料：
− Name : Guide
− Refractive Index (Re) : 3.3
− 點擊“Store”以保存創(chuàng )建的第一種電解質材料并關閉窗口
圖4.創(chuàng )建Guide材料

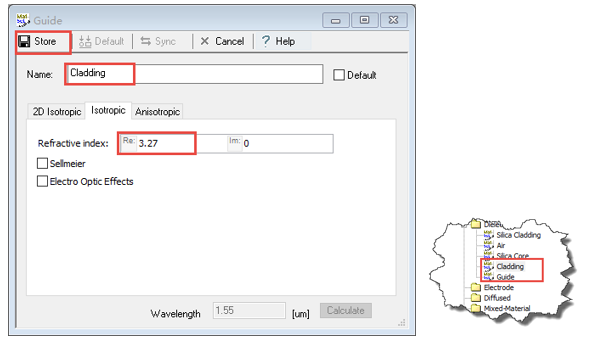

5) 重復步驟3）和4），創(chuàng )建第二種電解質材料：
− Name : Cladding
− Refractive Index (Re) : 3.27
− 點擊“Store”以保存創(chuàng )建的第一種電解質材料并關閉窗口
圖5.左圖為創(chuàng )建Cladding材料，右圖為材料創(chuàng )建成功后電解質材料標簽下的顯示

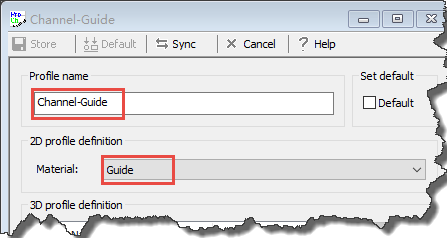

6) 雙擊Profiles標簽下的Channel-Channel1，進入通道編輯窗口，構建通道：
− Name ： Guide_Channel
− 2D profile definition: Guide
− 點擊“Store”保存創(chuàng )建的通道并關閉通道編輯窗口，關閉Profile Designer窗口
圖6.構建通道
|
