光纖耦合系統的性能評估



光纖廣泛應用于不同的領域中; 單模光纖在長距離通信中發揮著尤其重要的作用。 在實際中將光發射到單模光纖中是一項具有挑戰性的任務。 借助基于物理光學的仿真技術，光纖相關探測器以及許多其他有用的工具，VirtualLab Fusion可以快速評估光纖耦合系統。 例如，可以找到將光耦合到單模光纖中的最佳工作距離，并比較不同耦合透鏡的性能。

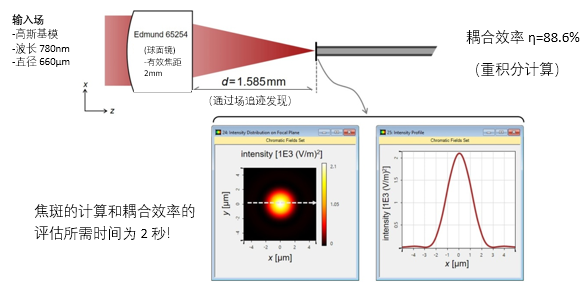

光耦合到單模光纖的最佳工作距離





在本例中，我們選擇一個市售的鏡頭，并展示如何使用場追跡找到最佳工作距離，以獲得最大的光纖耦合效率。

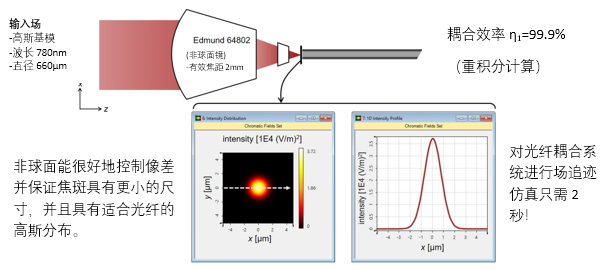

用于光纖耦合的不同透鏡的比較




對于將光耦合到單模光纖的任務，我們選擇了兩個市售透鏡并使用重積分評估它們的性能。
