超穎表面構建模塊

超透鏡和超穎表面因其操縱電磁場的獨特特性而在科學上聲名鵲起。由于最近納米制造技術的進步，其加工制造也變得可行。超穎表面設計的一個關鍵步驟是找到組成表面的適當的構建模塊。利用VirtualLab Fusion中的傅里葉模態方法(FMM，也稱為RCWA)，可以對這樣的納米結構進行嚴格的分析，并獲得完整的電磁信息。以不同直徑納米柱陣列為例，對其性能進行了評價。

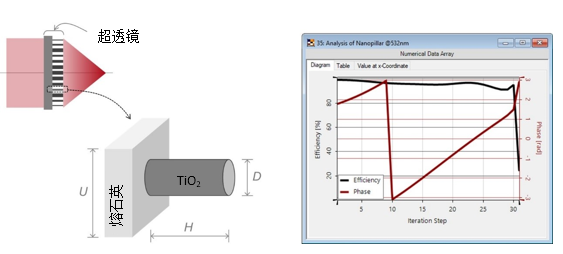

納米柱陣列超穎表面構建模塊的嚴格分析




采用嚴格的傅里葉模態方法(FMM)，著重分析了具有不同直徑納米柱陣列結構超透鏡的相位調制效應



二維周期光柵結構的配置

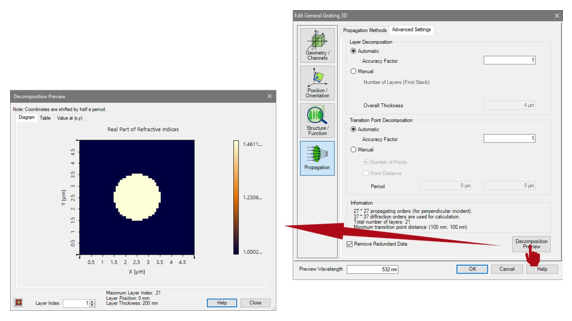

在VirtualLab Fusion中，可以使用所謂的堆棧來配置復雜的3D光柵結構。 本示例著重講解具有二維周期性的光柵結構的配置。
