光學標準具的建模

光學標準具在具有簡單結構的透明板中可以形成法布里-珀羅諧振器(Fabry-Pérot resonators)，并用于光譜和/或角譜選擇。 VirtualLab Fusion中的非序列場追跡技術可以對不同類型的標準具進行精確建模，其中包括平面或曲面和涂層。作為典型應用，我們展示了以標準具為關鍵部件檢測鈉D線的光學設置。

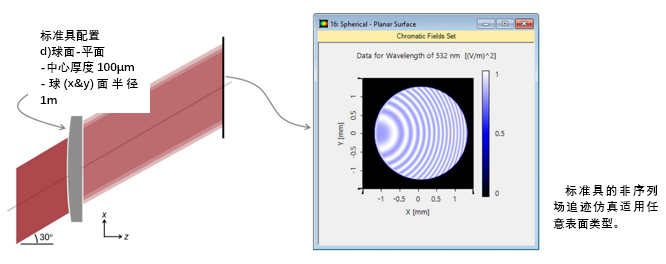

具有平面或曲面的標準具的建模





我們設置了具有平面和曲面的光學標準具，并使用非序列場追跡技術，研究了干涉條紋的差異。

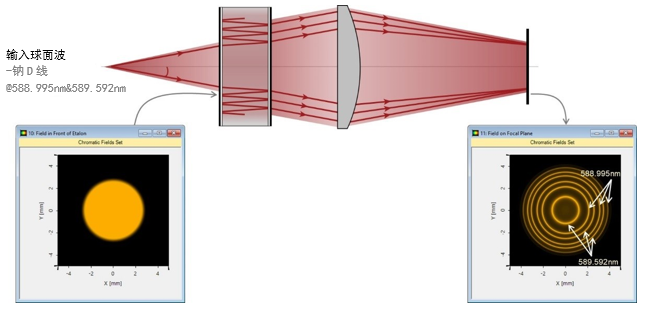

用標準具檢測鈉D線





為了測量VirtualLab Fusion中的鈉D線，我們建立了一個帶有二氧化硅間隔標準具的光學計量系統，并研究了涂層反射率的影響。
