傾斜光柵

研究表明，將傾斜光柵使用在基于光導的AR/MR顯示系統中具有顯著優勢。該類型的光柵通常具有與波長相當的周期。因此，必須使用嚴格的計算方法來評估其性能�；�于文獻中的現有示例，我們展示了如何在VirtualLab Fusion中使用傅立葉模態方法（FMM）對具有不同幾何形狀的傾斜光柵進行建模。另外，我們也可以在參數優化的幫助下設計定制的傾斜光柵。

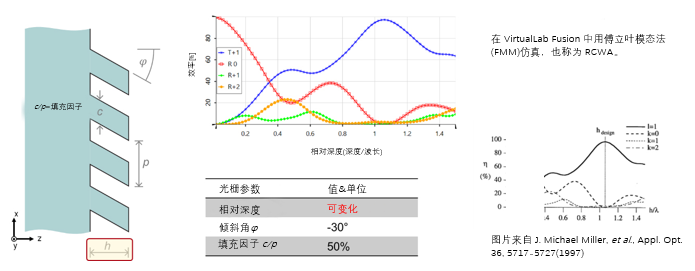

用于光導耦合的傾斜光柵分析



我們從文獻中選擇了不同的傾斜光柵幾何形狀。它們具有不同的傾斜角，填充因子和調制深度。此外，我們還使用傅立葉模態法（FMM）計算了衍射效率。

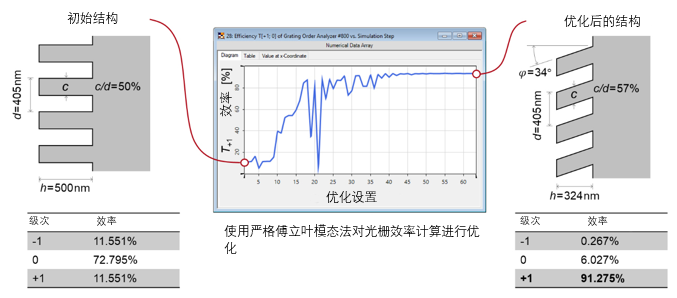

傾斜光柵的參數優化與公差分析




本例設計出了一種傾斜光柵，并以傅立葉模態方法（FMM）為內核的優化算法中對其進行參數優化。該傾斜光柵可實現將光耦合到波導中的高衍射效率。此外，本例還包括對圓形邊緣的制造公差的分析。
