X射線聚焦系統

高能光子(X射線)的使用已成為許多醫療和同步加速器應用的共同特點。與可見光譜中的光不同，X射線與大多數物質僅發生微弱的相互作用，這使得聚焦元件的設計比波長譜的其他部分更具挑戰性。下面我們展示了兩種解決此任務的方法，即使用復合透鏡和在掠入射下的橢圓反射鏡。使用建模和設計軟件VirtualLab Fusion對這些系統進行快速物理光學仿真，使我們能夠在焦距和測量光斑尺寸的基礎上研究它們的性能。

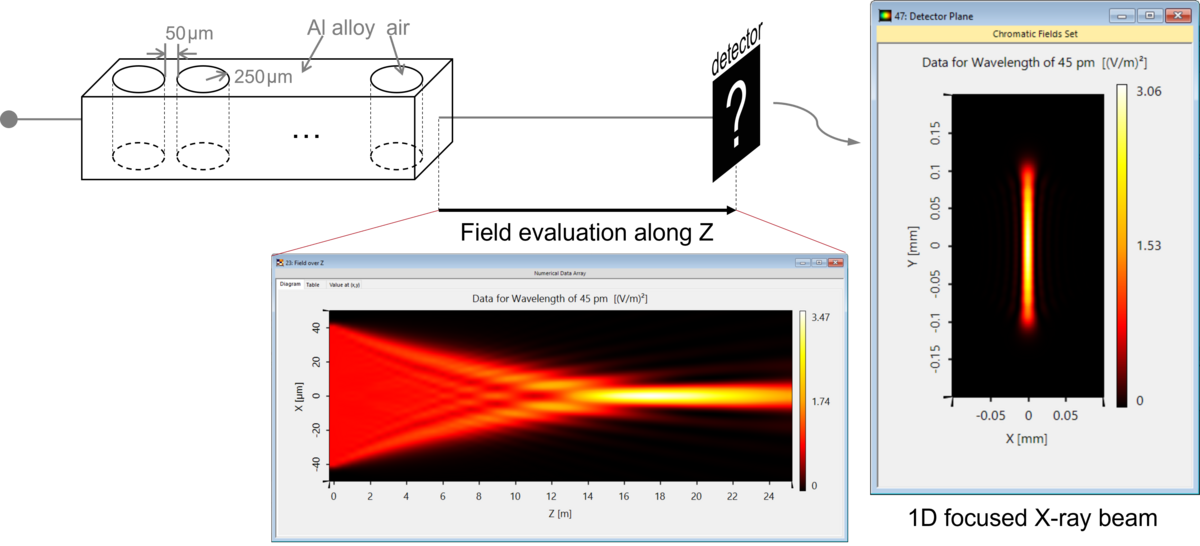

用于X射線聚焦的復合折射透鏡



復合折射透鏡由數十或數百個獨立的圓柱透鏡組成，用于一維或二維聚焦X射線場。

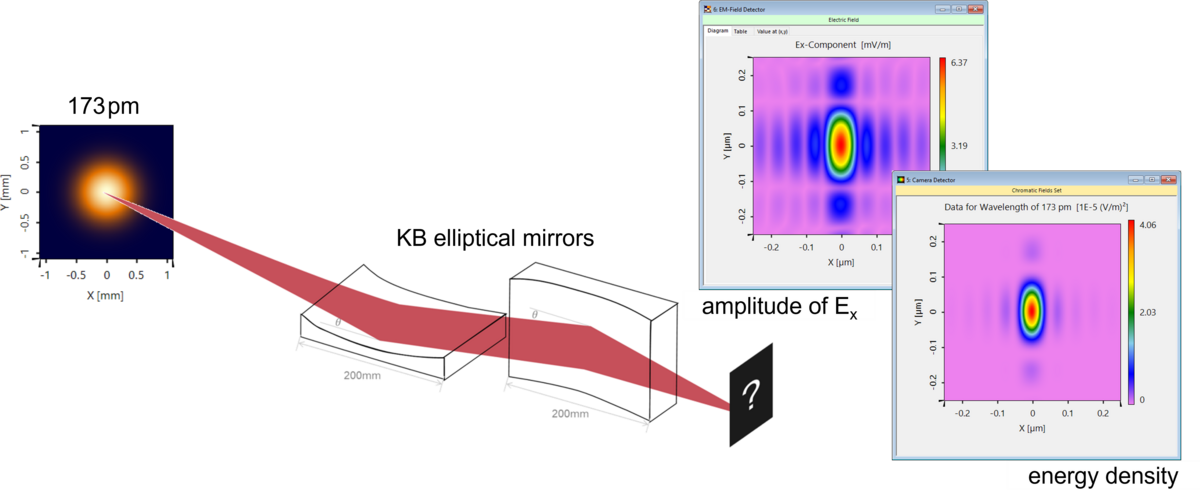

用于X射線束的掠入射聚焦鏡




Kirkpatrick-Baez (KB)反射鏡將掠入射的X射線場聚焦成一個納米尺度的光斑。在這個用例中，演示了這種 KB 反射鏡系統的建模和評價。
