用于參數掃描的自定義工具

能夠改變光學系統的參數是任何設置分析的關鍵部分，以便更好地了解系統在從制造錯誤到組件潛在錯位的任何情況下的行為。設計一個在面對這些不可避免的偏離理想化預期設計時表現出魯棒性的系統，與找到一個完全滿足所有規范的初始設計一樣重要，如果不是更重要的話。



有鑒于此，快速物理光學建模和設計軟件VirtualLab Fusion提供了其參數運行文檔：一個允許用戶靈活配置所有系統參數變化并分析相應結果的工具。在今天的通訊中，我們將通過兩個示例展示此工具如何改進光學工程師的工作流程。在第一個示例中，我們檢查準直透鏡的特性，并自動將探測器結果導出到指定的文件路徑（例如，用于附加的后處理）。在第二個示例中，我們使用參數運行的完全可定制可編程模式來實現感興趣參數變化的不同隨機分布，以便對鋸齒光柵進行公差分析。

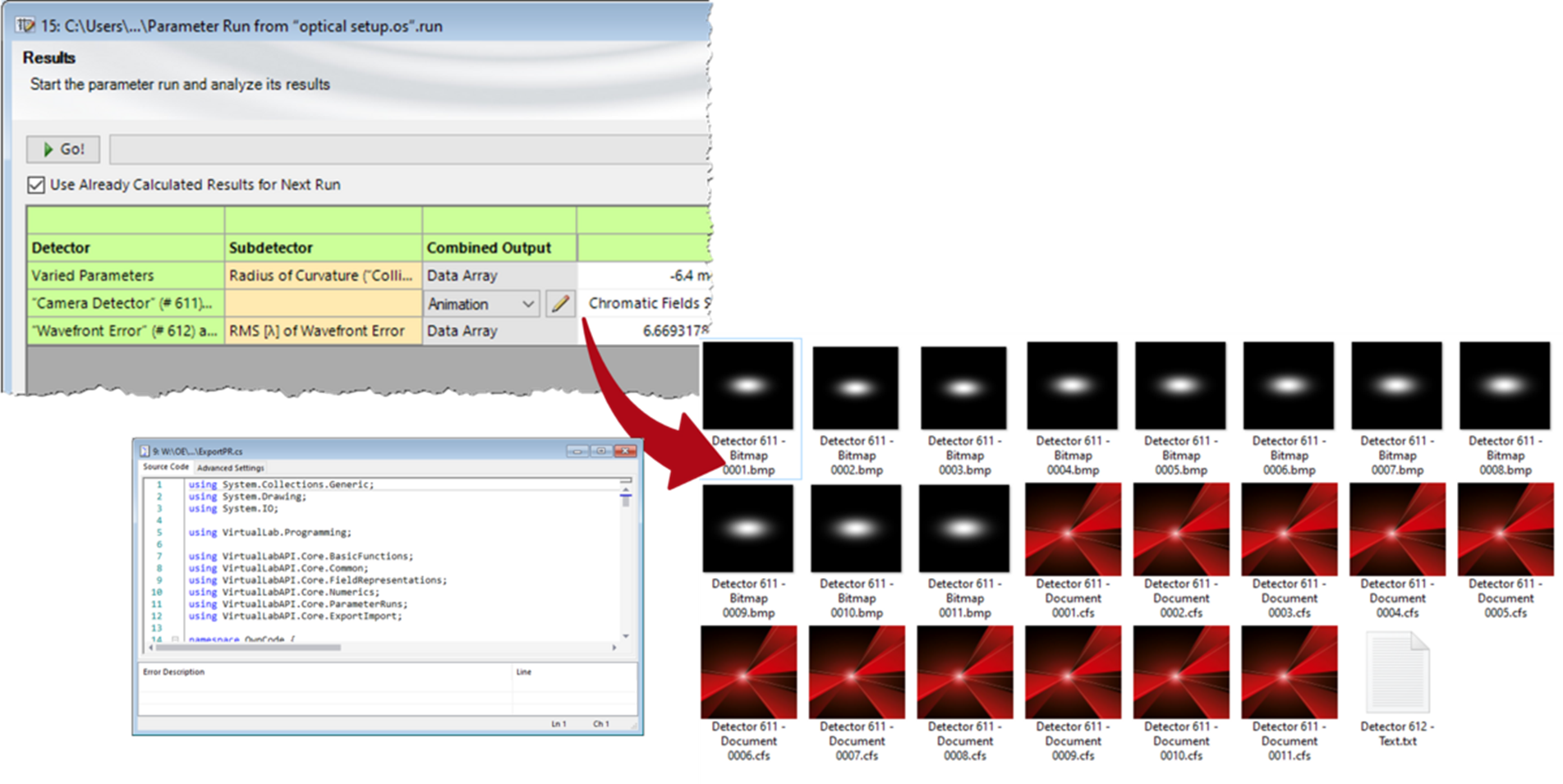

導出參數運行的結果






在本文檔中，顯示了從參數運行文檔導出數據的過程。C#模塊用于將能量密度分布和數值結果根據要求的文件路徑保存到硬盤上。

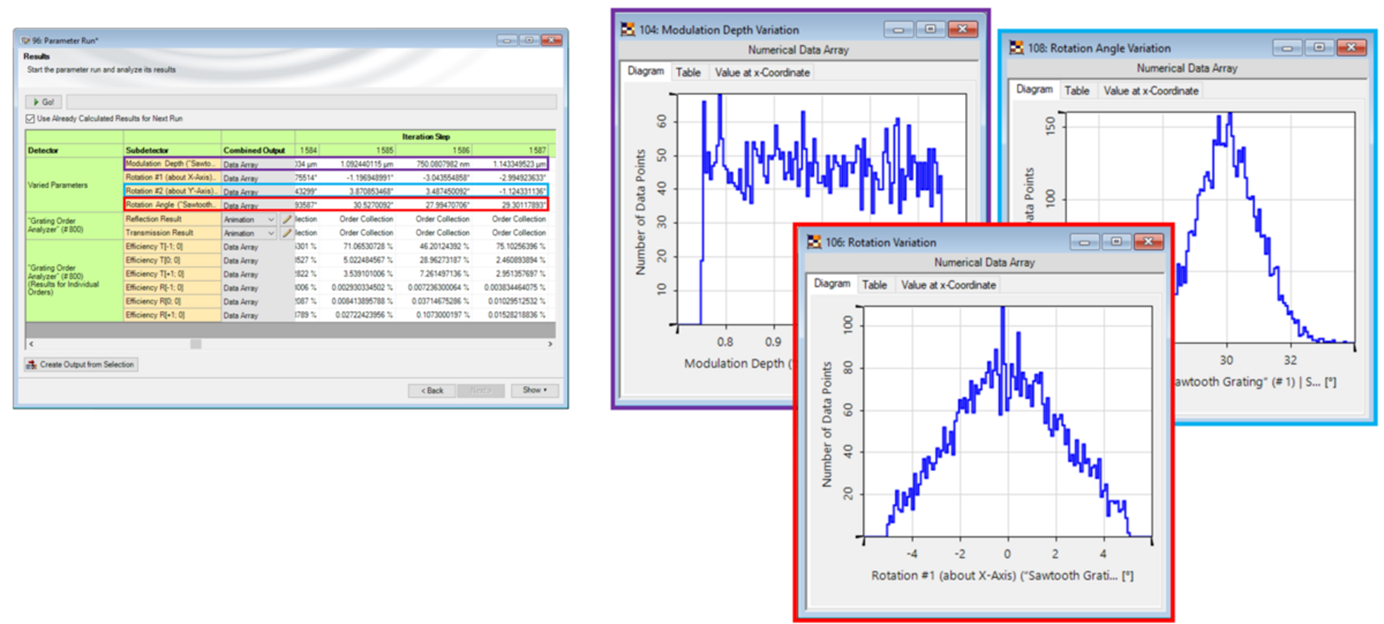

利用參數運行的可編程模式進行隨機分布公差分析




在這個用例中，我們演示了一個可編程的參數運行，允許用戶使用不同的隨機分布進行公差分析。用戶可以在均勻分布、正態分布和截止正態分布之間進行選擇，甚至可以針對同一參數運行中公差分析涉及的不同參數組合不同的分布類型。
