用于干涉儀應用的實際分束器

干涉儀是在光學計量領域的許多應用的關鍵技術。廣泛應用于表面輪廓、缺陷、機械形變或熱形變等高精度測量。大多數干涉儀系統強烈依賴分束器來分離入射光束。要詳細研究這些組件可能對光產生的所有不同物理影響，就需要一種可以模擬真實光束分束器組件的建模方法。



考慮到這一點，我們分享了兩個用例，其中包含了這種分束器的最常見設計。在第一篇文章中，我們看了一個基于受抑全內反射(FTIR)的立方體分束器，并演示了間隙如何影響透射和反射效率。在第二個用例中，我們研究了由實際分束器與理想分束器所產生的相移。

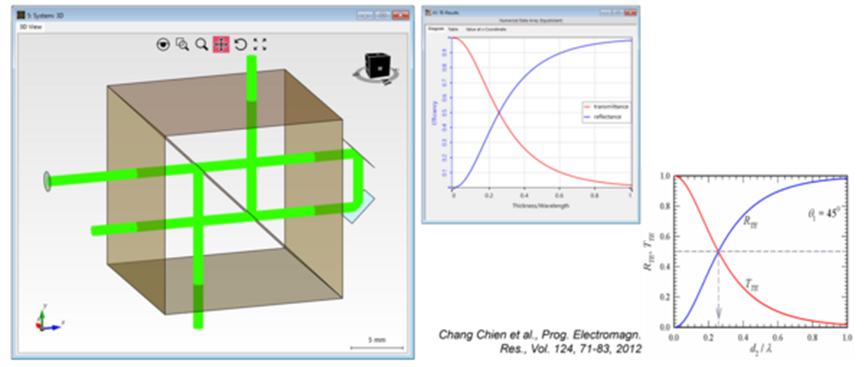

立方體光束整形器上的受抑全內反射（FTIR）




本用例演示了一個基于受抑全內反射(FTIR)的實際分束器，并研究了間隙厚度對反射和透射效率的影響。

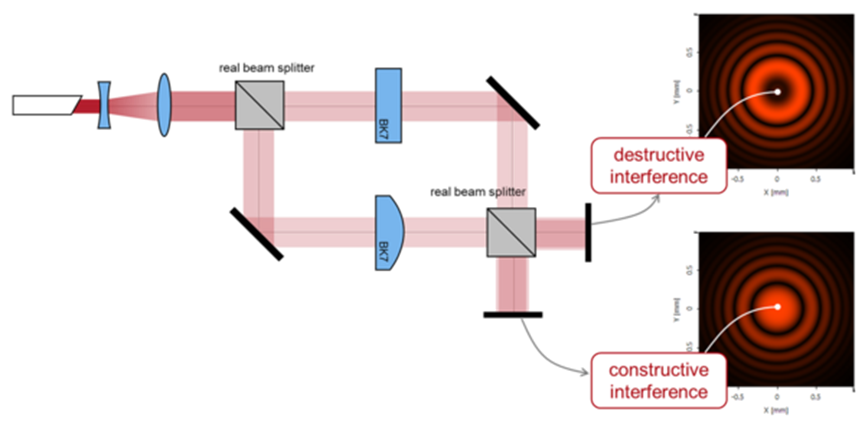

Mach-Zehnder干涉儀中的互補干涉圖





在VirtualLab Fusion中建立了具有相干激光光源的Mach-Zehnder干涉儀，并采用非序列場追跡技術對干涉儀進行了分析。研究了理想分束器和棱鏡分束器的不同行為，并演示了相對相移引起的互補干涉圖樣。
