增強現實（AR）波導器件的MTF分析

基于光柵的波導已經開始主導增強和混合現實（AR & MR）領域。這些設備的最終測試是在設備用戶的視網膜處獲得數字仿生圖像的良好重建。性能的這一方面通常通過調制傳遞函數（MTF）來表征，調制傳遞函數（MTF）量化成像系統的分辨率能力。與視野范圍均勻性不同（增強現實小工具的質量的另一個重要度量，因為低均勻性可能導致極其不舒服的頻閃和閃爍效果），MTF對光源的時間相干性特性以及可能演變的任何衍射極其敏感，不僅在到視網膜的最后傳播步驟中（給定的，因為我們正在傳播到焦點中），而且關鍵的是，還有在波導內傳播時發生的衍射（通常由光柵區域邊界處的截斷引起）。

光學建模和設計軟件VirtualLab Fusion提供了完美的工具來應對這些具有挑戰性的設計任務。它的的建模技術所提供的靈活性實現了在單一軟件平臺上互操作性的最大無縫性，光學設計人員每次都能在精度和速度之間取得必要的平衡--模擬的精度和速度都能達到所需的準確性和盡可能快。

如果你仍然需要說服力，請繼續看看下面的例子！


用于A(yíng)R應用的復雜波導器件中MTF分析的精度-速度平衡控制

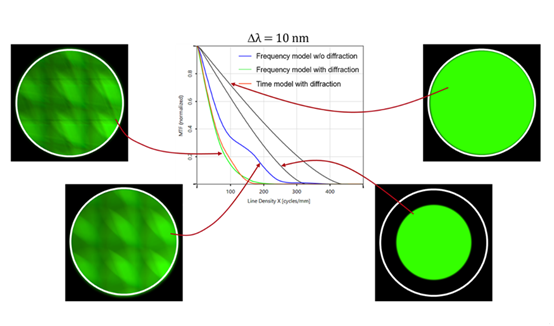

在這個用例中，我們展示了光源的時間相干性和衍射是如何影響光在波導內傳播的。當表征基于光柵波導的PSF和MTF以用于A(yíng)R和MR領域時，必須在模型中考慮這些影響。



光波導的構造

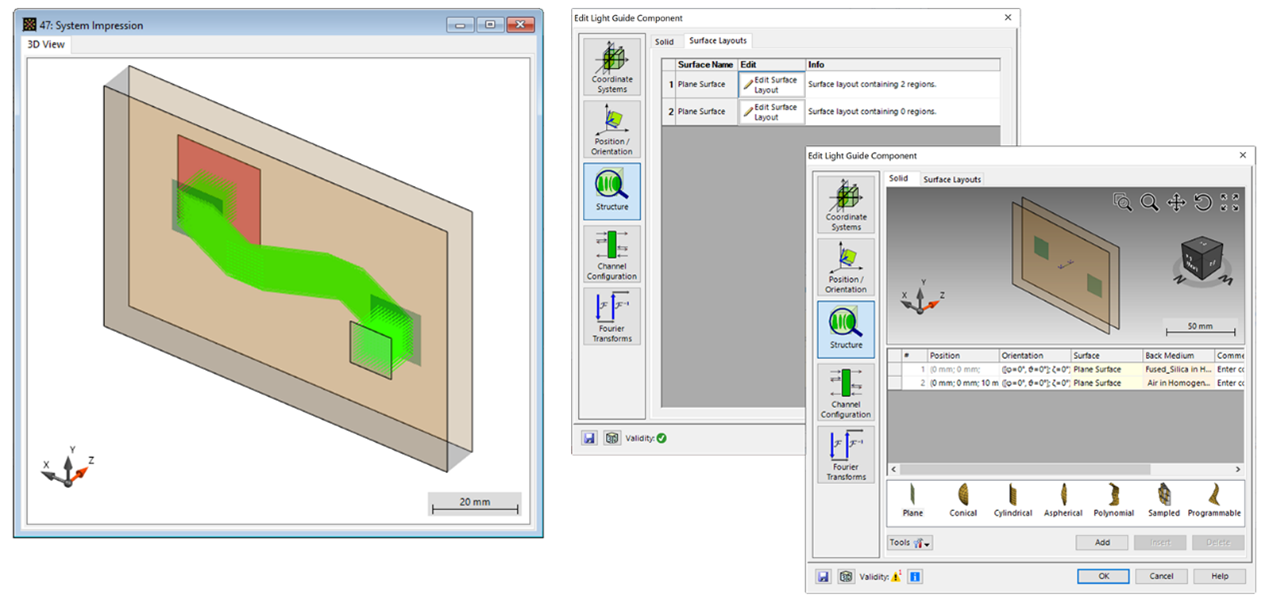

可以使用光導組件及其靈活的區域定義在VirtualLab Fusion中設置帶有耦合光柵的光波導。
