在本示例中，我們考慮將單個光子發射器耦合到光纖中。 有關系統和數值方法的詳細信息，請參見參考文獻[1]。

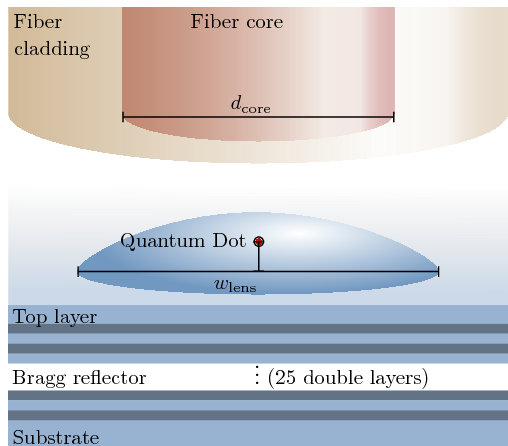

單光子源由一個嵌入在砷化鎵(GaAs)中制成的球形微透鏡中的量子點(QD)組成。底層的布拉格多層結構將量子點發出的光反射回上半球。光被耦合到量子點上方的光纖中，該光纖由均勻的光纖芯和光纖包層組成(見下圖)。
計算利用了設置的徑向對稱性。 因此，透鏡的形狀可以通過文件 layout.jcm 中定義的扇形和平行四邊形之間的布爾交集來創(chuàng )建。
對于光纖模式計算，可以從文件fiber_modes/layout.jcm中的完整系統布局中提取光纖橫截面的幾何形狀。
耦合效率的確定分三步進行：
1. 首先，確定光纖的傳播模式；
2. 接下來，必須模擬量子點發射的場。 與微透鏡內的波長相比，量子點的延伸相對較小。 因此可以將其建模為類點狀偶極源；

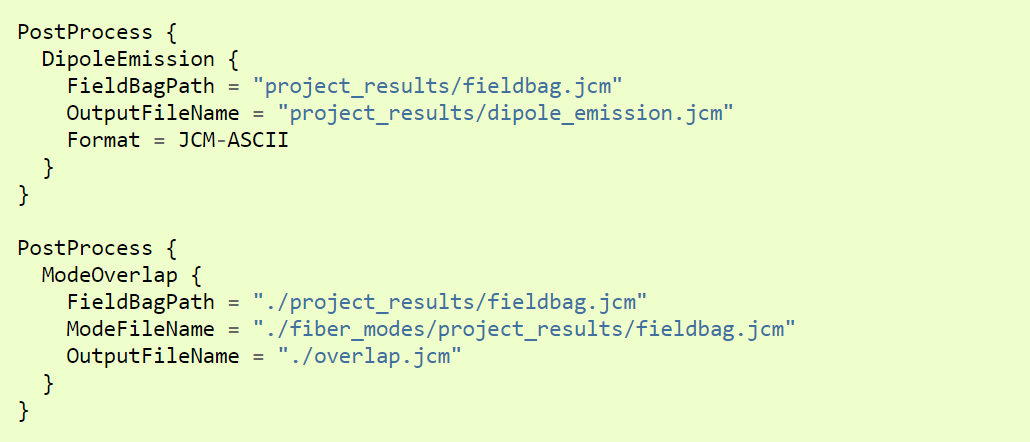

3. 最后，確定傳播光纖模式和發射場之間的重疊積分。 耦合效率由重疊量除以偶極子發射的總功率得到。 偶極子發射和重疊積分可以通過文件 project.jcmp 中定義的兩個后處理偶極發射和模態重疊獲得：

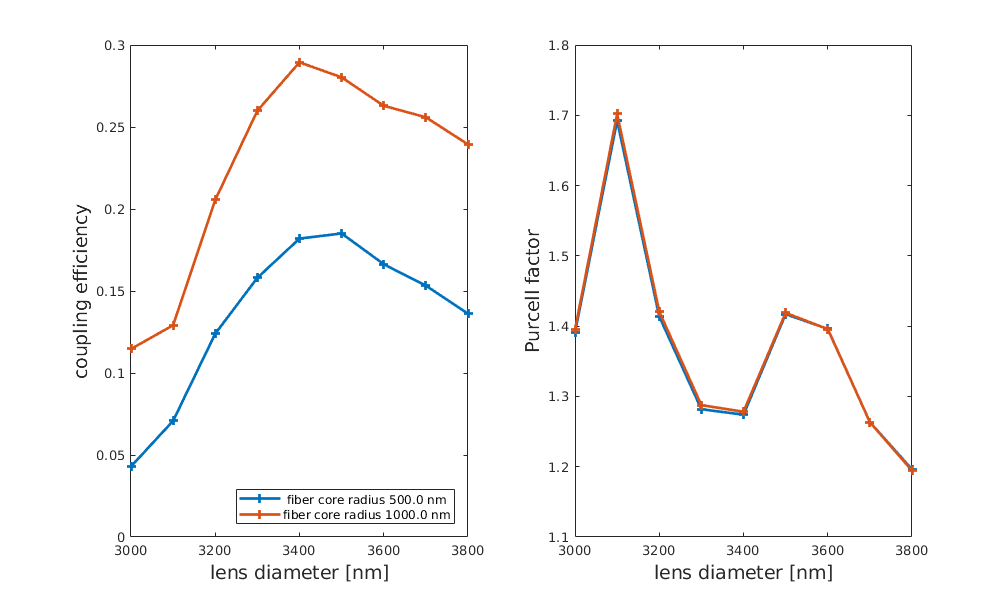

下圖顯示了對基本光纖模式和珀塞爾系數 [*] 作為透鏡直徑 和光纖芯直徑 的函數的耦合效率的掃描。
參考文獻：
[*] The Purcell factor is the quotient between the dipole emission in the structure and the emission of a dipole in a homogeneous space with the background material at the dipole position.
[1] P.-I. Schneider, et al., Numerical optimization of the extraction efficiency of a quantum-dot based single-photon emitter into a single-mode fiber. Optics Express 26, 8479 (2018). https://doi.org/10.1364/OE.26.008479
|
