JCMsuite應用：光學環形諧振腔模擬

本案程演示了環形諧振腔的模擬。這種類型的集成光子器件，例如用作升/降濾波器或在傳感應用中，當物質或粒子附著在環上時，通過測量其共振頻率的位移來檢測：





對于集成光子電路中的無源光器件，s矩陣通常是研究的熱點。它描述了通過端口/波導進入設備的電磁場如何傳播到設備的所有端口。s矩陣的項是繼承磁場振幅變化和相移的復數。一個完整的器件網絡通常是通過計算所涉及結構的所有s矩陣，然后求解電路的全局耦合s矩陣來簡化的。


上述器件的散射模擬涉及兩個步驟。首先，計算進入器件的波導模式。這些都不是像平面波源那樣的解析解，因此它們是用有限元數值方法得到的。對于二維環形諧振腔，計算了一維傳播模式(平板波導模式)。

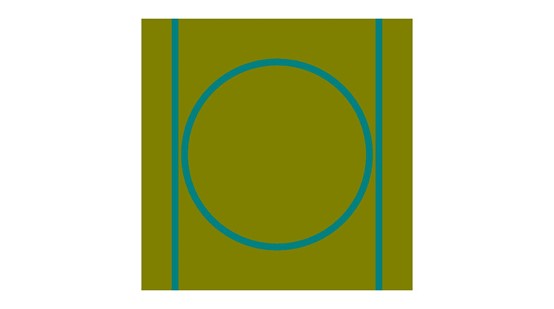

在本案例中，所有進入器件的波導具有相同的幾何形狀。通過環形諧振腔和兩個平行波導的組裝，建立二維幾何結構：

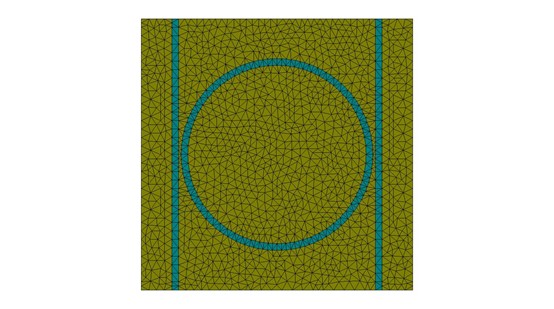

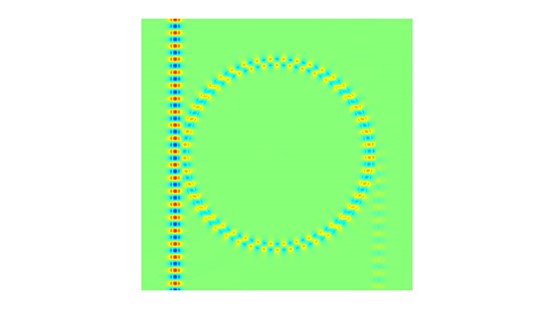

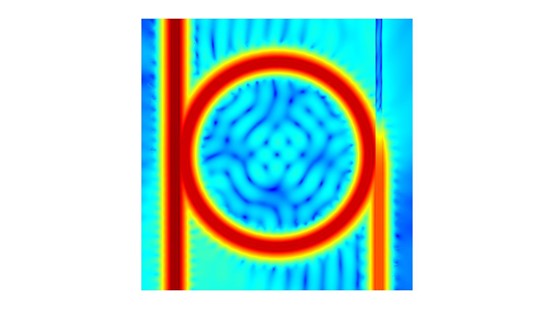

下圖為電場近場的x分量和光強的對數圖：
