      SeeOD應用：He-Ne激光束聚焦物鏡設計






    時間:2022-01-20 20:14來源:訊技光電作者: 技術部點擊:次打印






	設計要求





	物距𝑙=∞，視場角𝜔=0^°；焦距𝑓^′=60mm；相對孔徑𝐷/𝑓^′ =1/2；



	工作波長λ=0.6328μm。



	此鏡頭只需要校正軸上點球差。



	RMS彌散圓直徑小于0.02mm。



	鏡頭結構盡量簡單，爭取用兩塊鏡片達到要求。

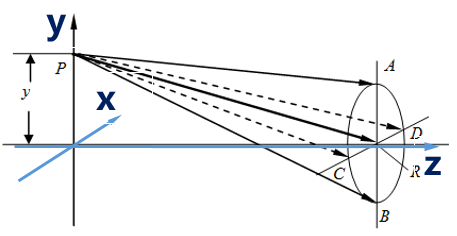

	主光線和上下光線









	上圖中P為軸外物點， R為入瞳中心，PR就是主光線，PA為子午上光線，PB為子午下光線，PC和PD則是對稱的弧矢光線。



	每條光線都用歸一化的視場坐標（Hx,Hy）和歸一化的光瞳坐標（Px,Py）確定.







	視場設置



	半視場角20°，我們選擇0,0.707和1視場，分別設置0°,14°和20°

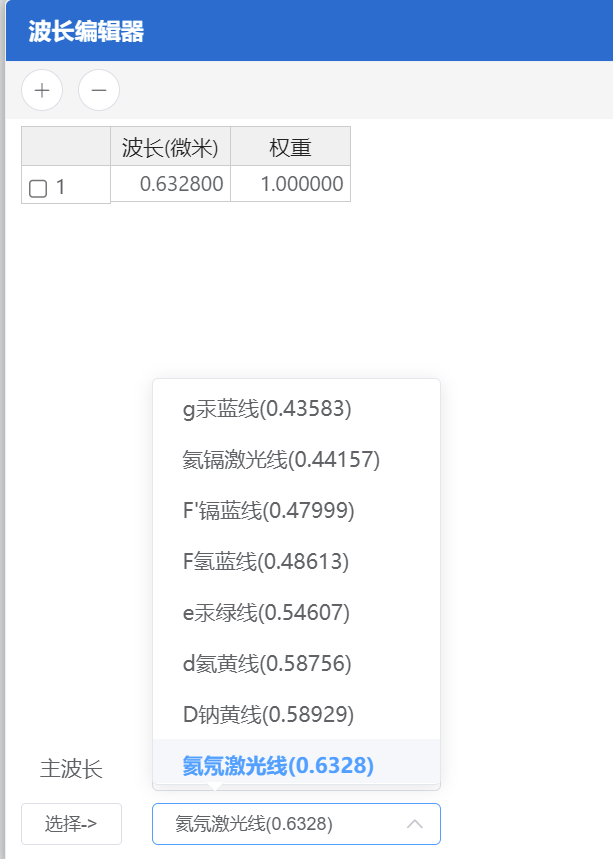

	波長設置



	選擇He-Ne激光器波長0.6328um













	系統設置



	孔徑30mm，在系統孔徑里面作如下設置











	BK7折射率為1.5168，則

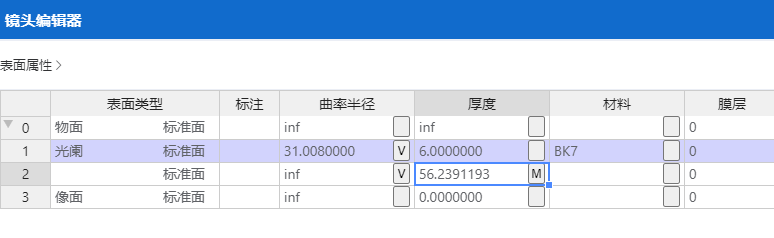

	優化時把M求解設置為變量

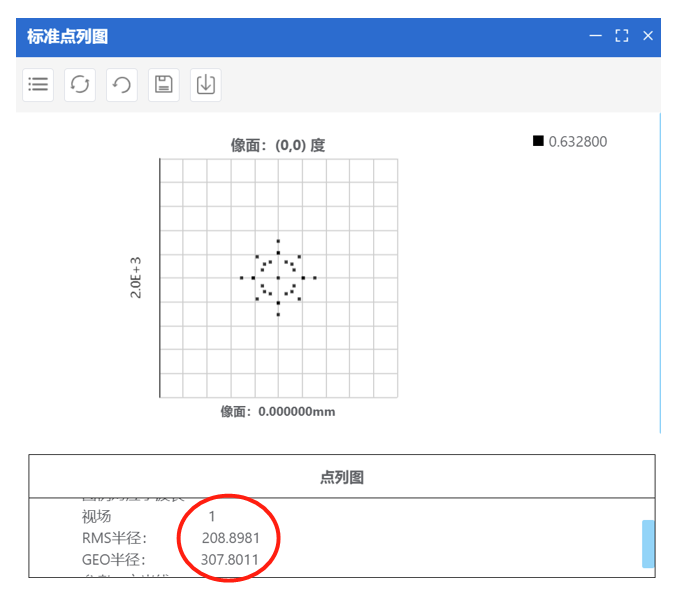

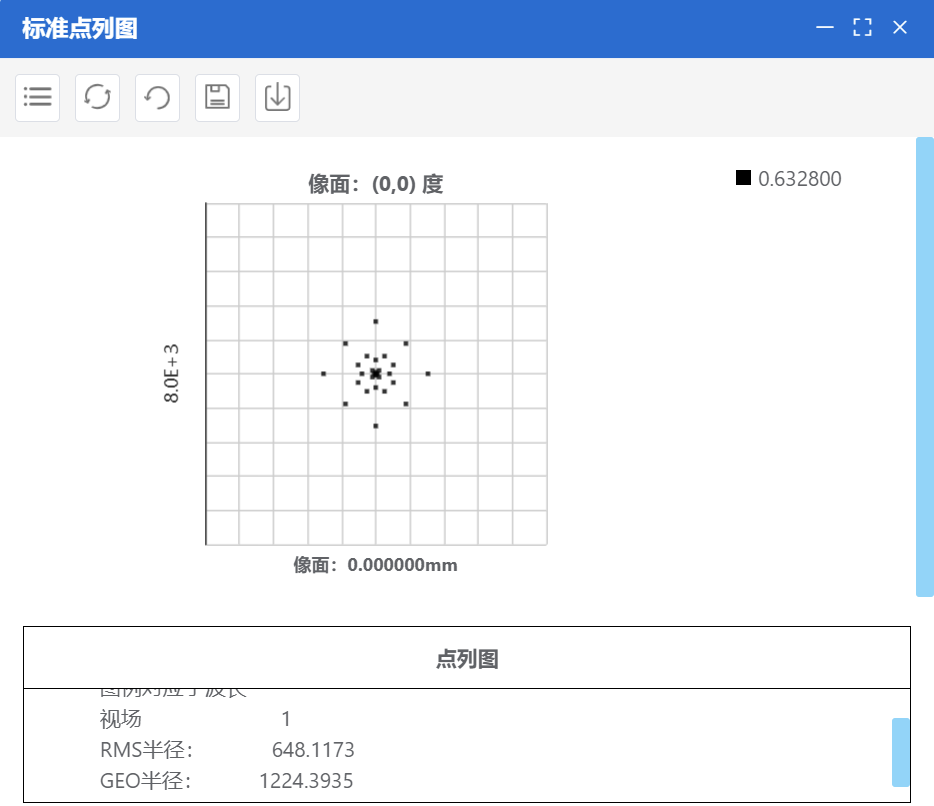

	優化前

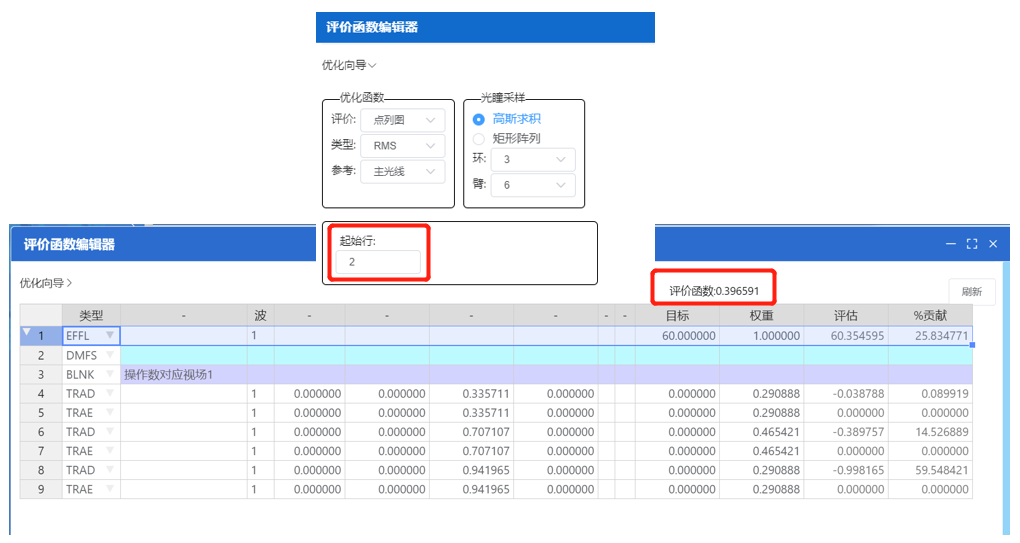

	評價函數

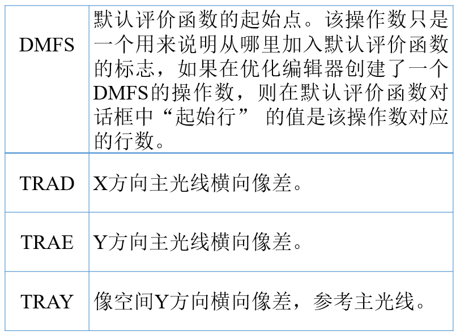

	操作數說明

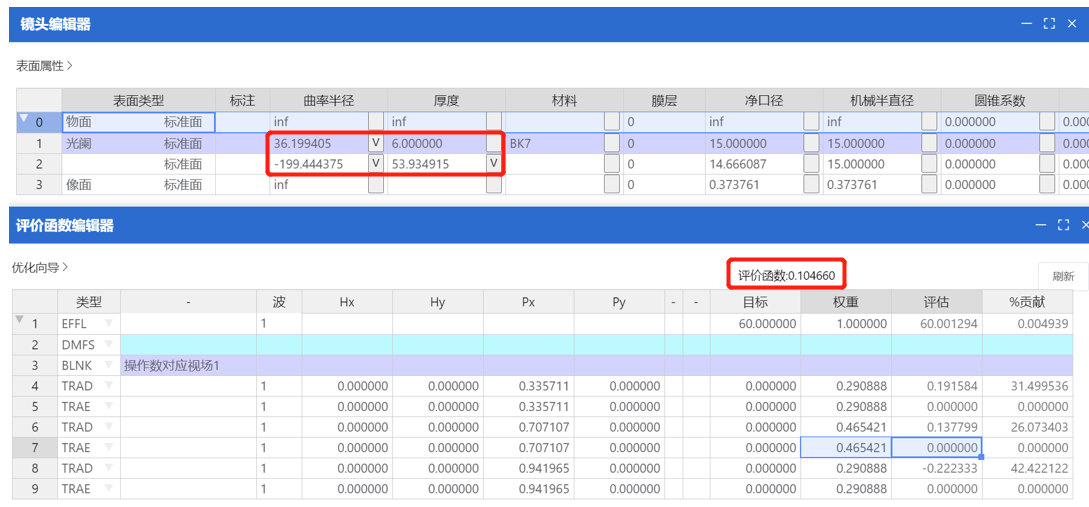

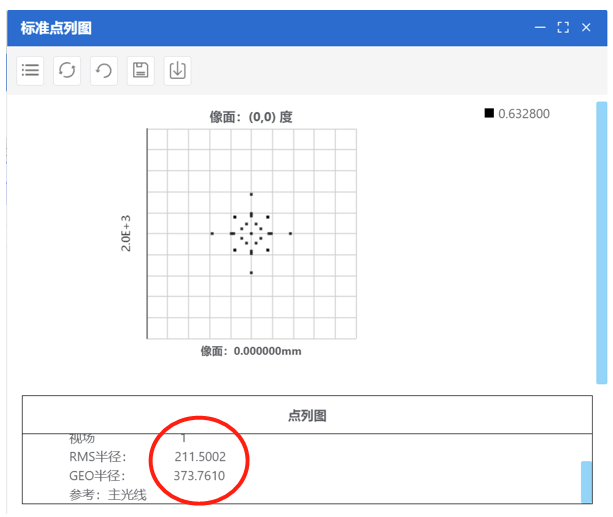

	優化后

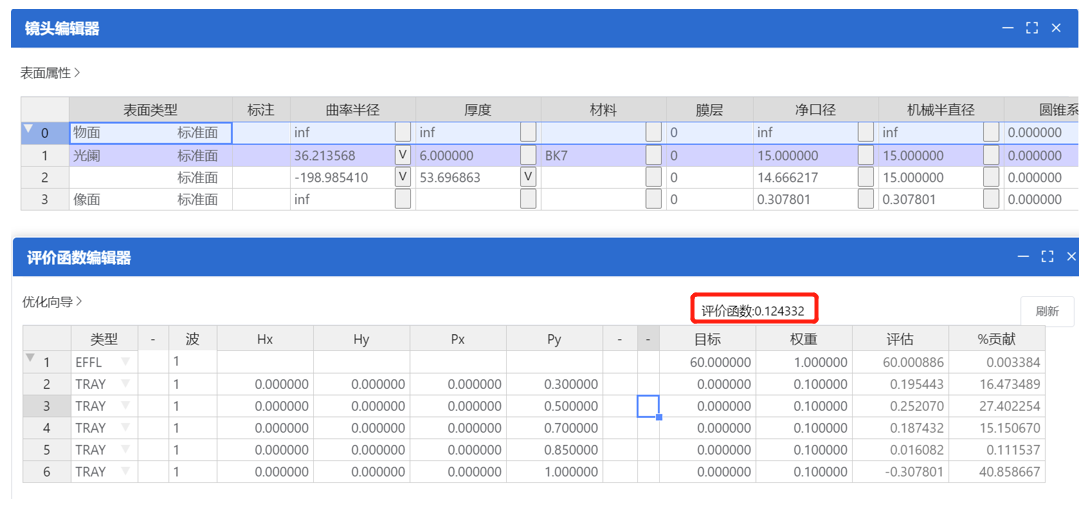

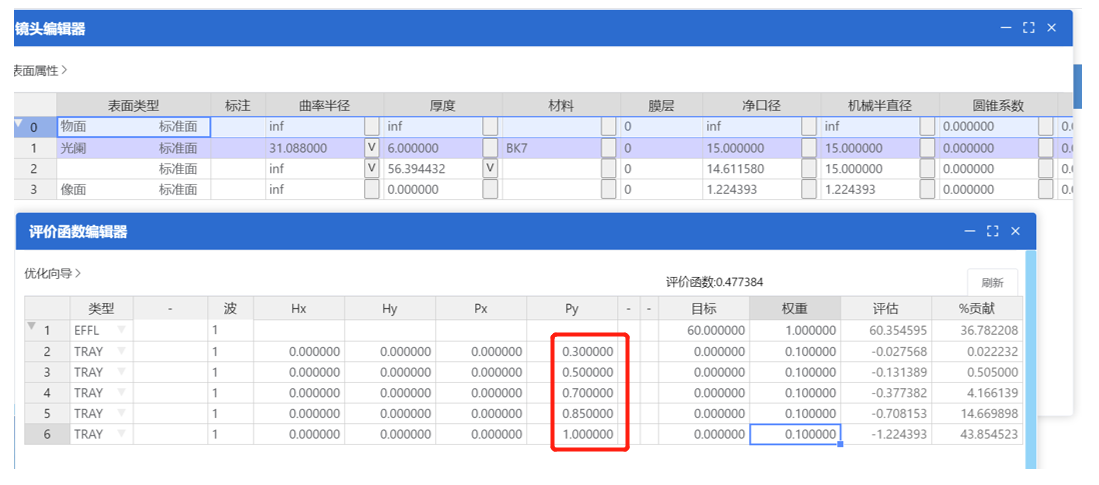

	TRAY限定口徑

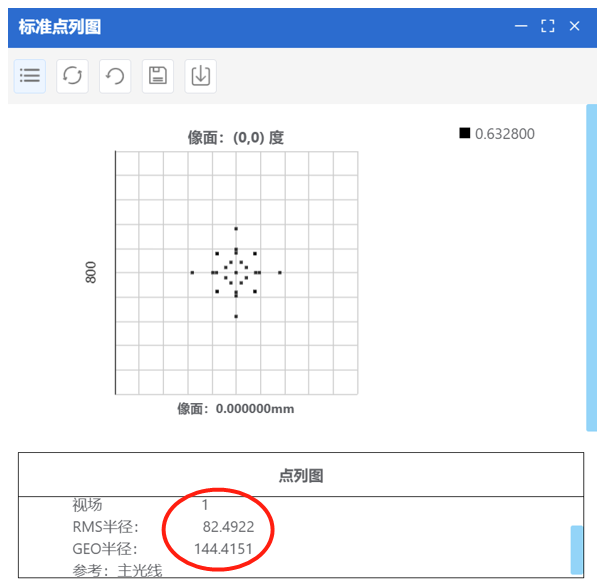

	優化后

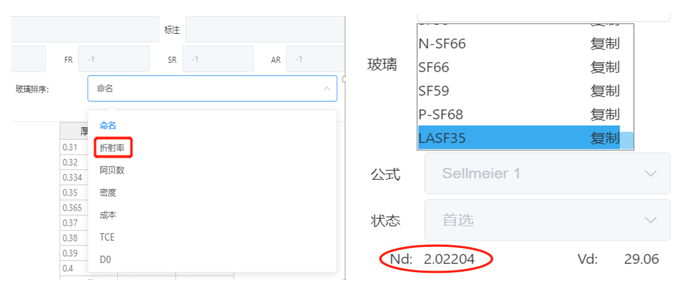

	替換高折射率材料













	再優化

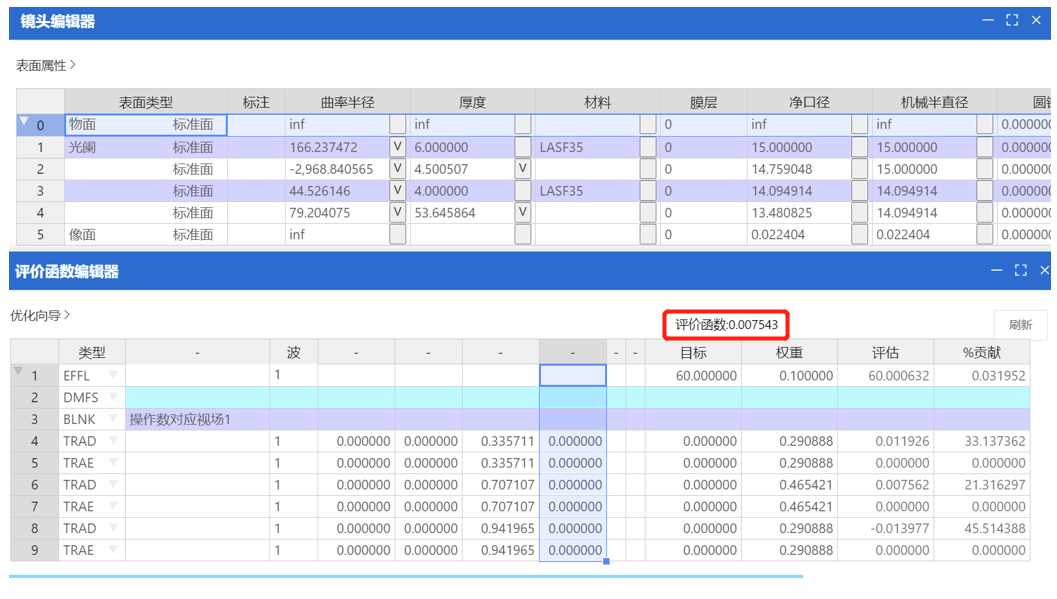

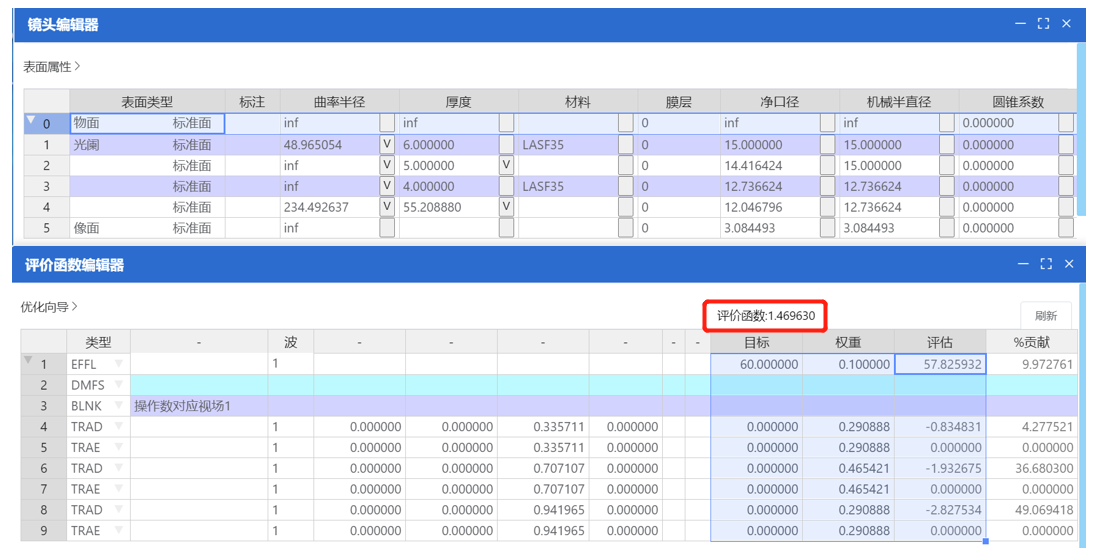

	初始結構和評價函數

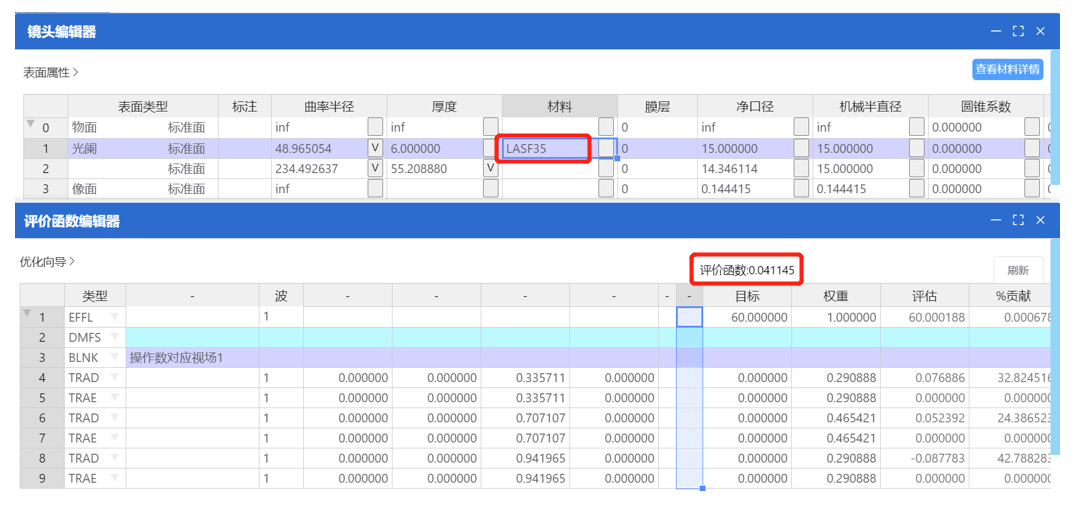

	優化后初始結構和評價函數

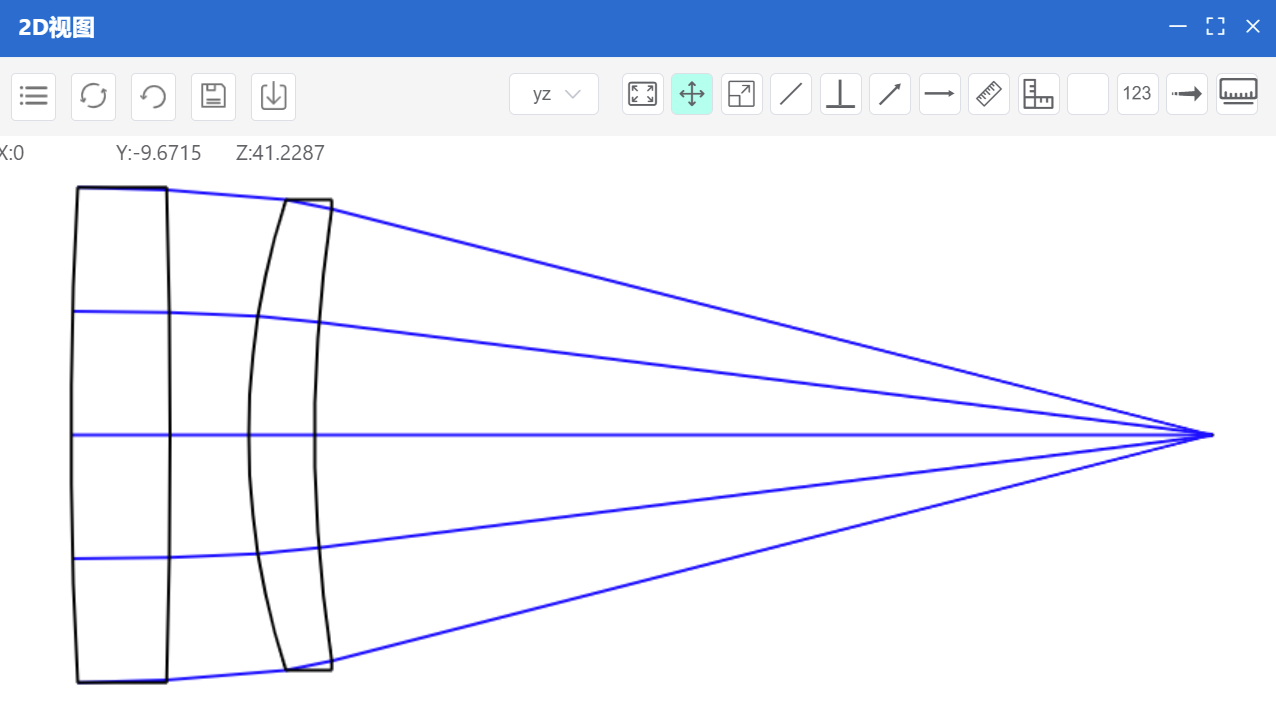

	優化后2D圖

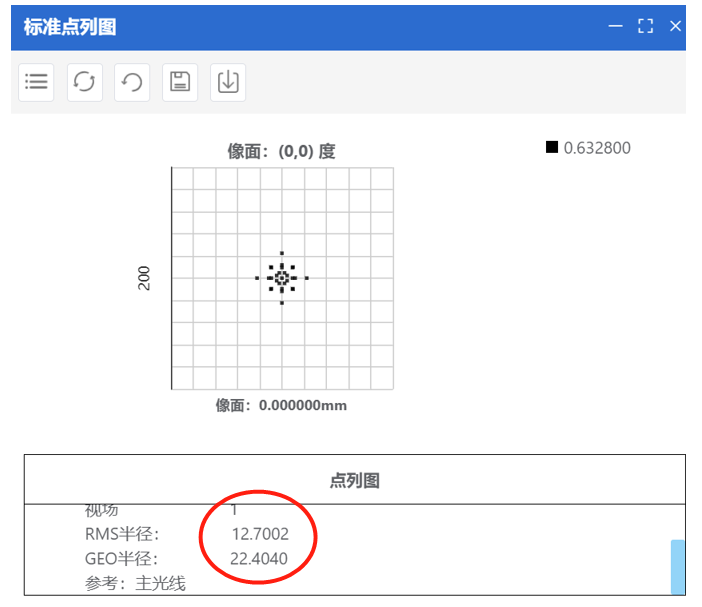

	優化后點列圖
