PanDao應用：什么是“面形參數”？

什么是“面形參數”？

在PanDao軟件中，每個光學元件的保護倒角（protective chamfers）成本已包含在中心研磨成本中。

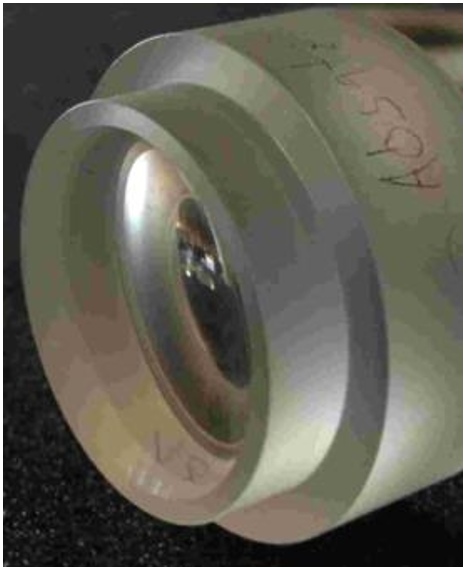

所謂的面形臺階結構是通過模壓成型或在完成中心研磨步驟后（在同一臺機器上）通過CNC研磨加工形成。這些臺階結構是位于透鏡外邊緣的類似二進制臺階結構，分布于通光孔徑與透鏡直徑之間，主要用于解決透鏡在物鏡組中的裝配定位問題。

如何在PanDao軟件中輸入 “面形參數”？

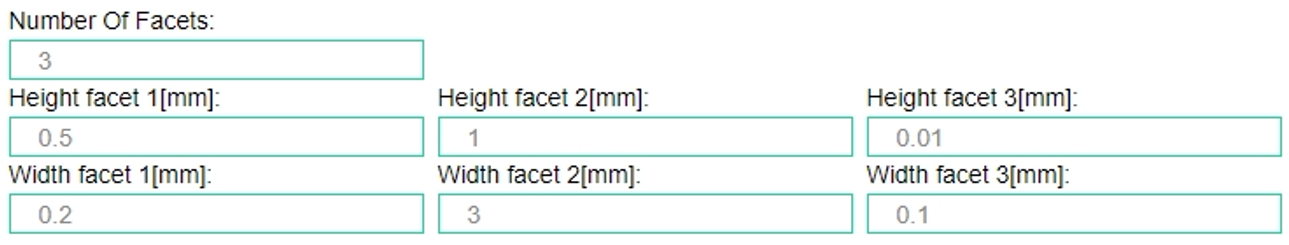

在鏡片一側設定所需的面形臺階數量（例如：3個）

面形臺階數量：

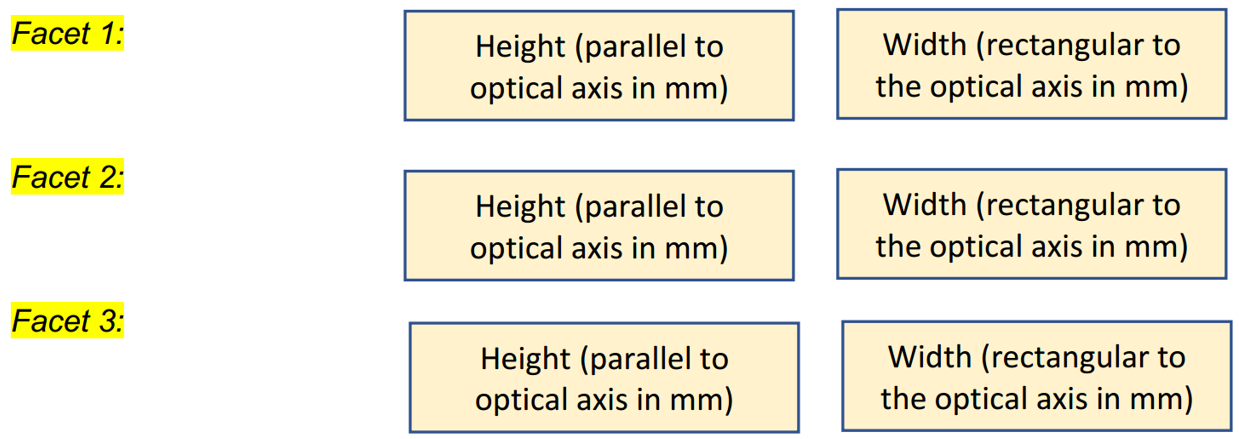

在此情況下，系統將額外彈出三個窗口，分別要求輸入面形臺階的高度與長度（單位：毫米）。

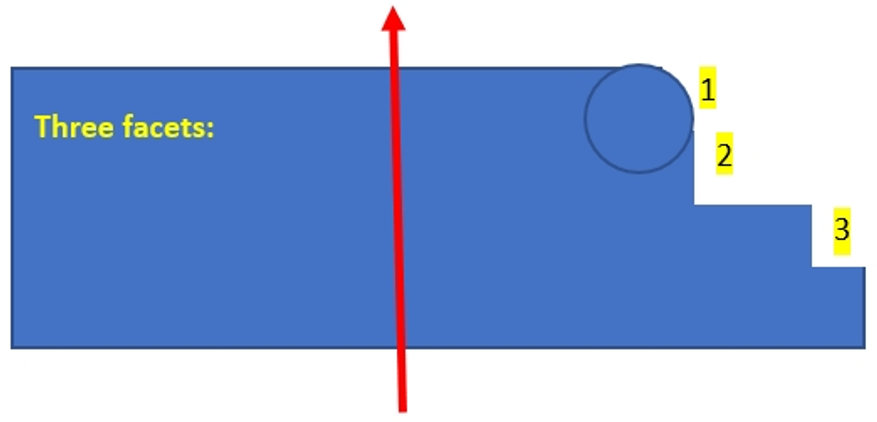

• 矩形面形臺階（對應面形章節示意圖中的編號2和3）：需輸入高度與寬度，例如“面形1：0.5 mm（高） / 0.1 mm（寬）”；

• 圓形或軸棱錐狀倒角（對應編號1）：僅需輸入高度與深度，無需填寫半徑或斜邊（軸棱錐）。
