空間光調制器(SLM.0001 v1.1)
應用示例簡述
1. 系統說明
光源
— 高斯光束
組件
— 反射型空間光調制器組件及后續的2f系統
探測器
— 視覺感知的仿真
— 電磁場分布
— 效率、SNR，一致性偏差，雜散光評估
建模/設計
— 基于迭代傅里葉變換算法（IFTA）設計位相傳遞函數，將高斯光束整形為高帽光束
— 場追跡：光在空間光調制器像素陣列的衍射。
2. 系統圖示
3. 建模與設計結果
4. 總結
VirtualLab內置的工具，如：
迭代傅里葉變換算法(IFTA)
一個輔助會(huì )話編輯窗口
經典場追跡仿真引擎，提供多樣化選項以最合適的方法來處理衍射效應。
我們可以：
1. 為反射空間光調制器(SLM)生成一個優化后的位相調制分布設計
2. 在最終系統的設置中對仿真結果進行分析。
應用示例詳細內容
系統參數
1. 內容概覽
首先在系統詳述中給出了仿真參數、常規系統以及評估結果。
接下來通過一步一步的描述來幫助你了解如何設置此系統。
最后的部分給你必要的信息，即到處必要的設計核分析數據以用于實際的SLM模塊。

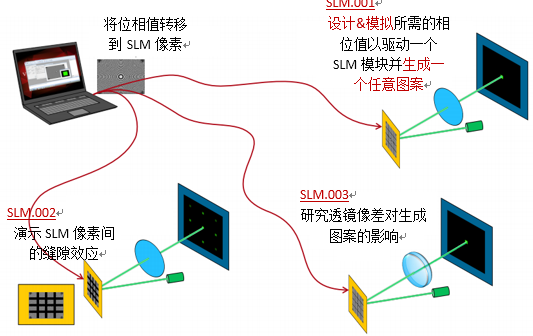

2. 應用實例的內容
3. 設計&仿真任務

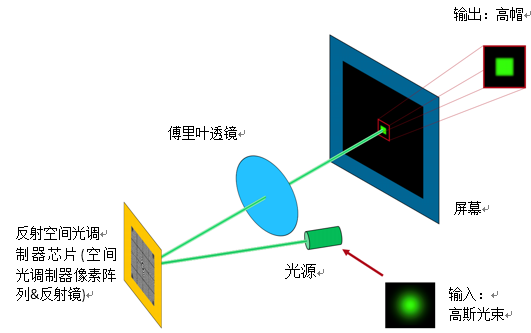

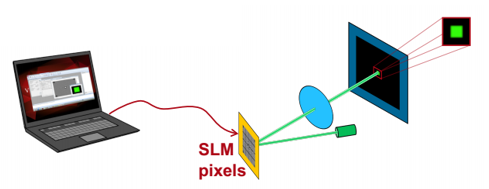

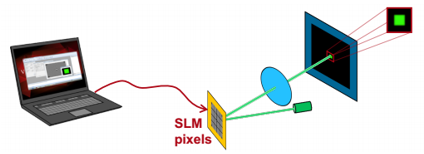

對于2F系統和一個給定的SLM，我們設計了所需的位相用于生成一個矩形高帽光束(超級高斯)光分布。
SLM偏折光線以在遠場生成高帽形狀光束，傅里葉透鏡將光束聚焦，并決定了最終的工作距離。

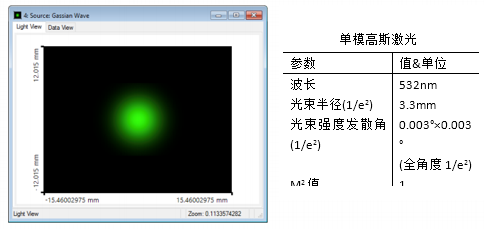

4. 參數：輸入激光束
文件: SLM.0001_TopHat_SLM-Design_1_InputField.ca2

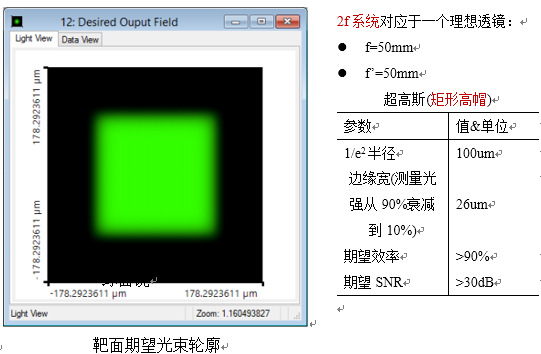

5. 參數：2f系統&期望輸出光束
文件: SLM.0001_TopHat_SLM -Design_2_OutputField.ca2
6. 參數：設計條件
一般DOE vs SLM設計
對于結構置于基底材料的衍射光學元件，像素尺寸在x和y方向可以自由選擇。對于SLM應用， 這些尺寸都是基于SLM的像素尺寸而固定的。
反射系統
在反射SLM系統中，其SLM是傾斜的，入射光僅可以“看見”傾斜的SLM像素區域。因為設計和優化算法都是假設光線垂直入射，因此，傳輸函數的像素尺寸必須適應設計。
7. 參數：SLM像素陣列=傳輸
在該設計中，忽略了SLM像素間隔。
如在SLM.0001中，我們假設一個區域填充因子為100%。
(*)實際上Hamamatsu X10468的區域填充因子為98%。其效應將如SLM.0002標題所述。
8. 設計的壓縮長度

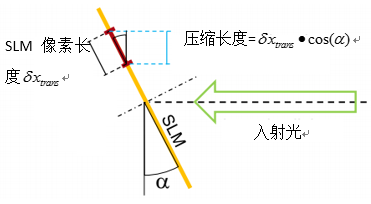

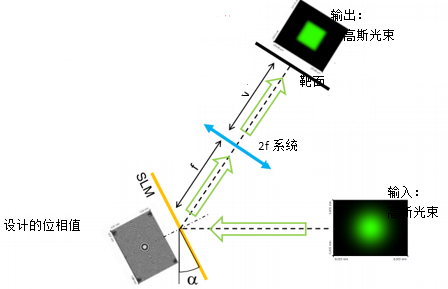

由于反射系統相對于Y軸有一個傾斜角度，垂直的入射光，以壓縮視圖的方式看SLM的X方向的長度。
對于本設計—采用正入射考慮的迭代傅里葉變換算法—通過將SLM的X方向長度及其像素尺寸分別乘以因子 以顧及到傾斜角度的影響：
9. 輔助設計&優化
VirtualLab提供了一個會(huì )話編輯器用于光束整形中協助用戶配置設計和優化文件。
其更多地用于經典衍射光學元件(DOE)的設計，因為其像素尺寸是變量，具體的大小將在設計過程中定義。

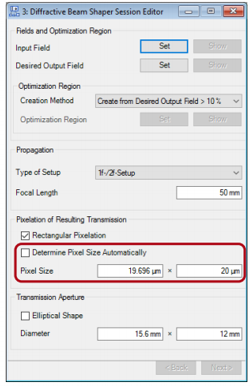

對于一個SLM系統，元件的像素尺寸是一個固定參數，因此必須在會(huì )話編輯器中手動指定。
文件:SLM.0001_TopHat_SLM -Design_3_DesignDoc.ca2
10. 設計結果：位相傳遞函數
相鄰的位相分布結果以2π模顯示。

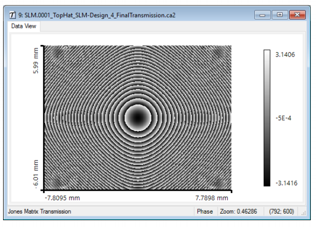

文件:SLM.0001_TopHat_SLMDesign_4_DesignedTransmission.ca2
應用示例詳細內容
仿真&結果

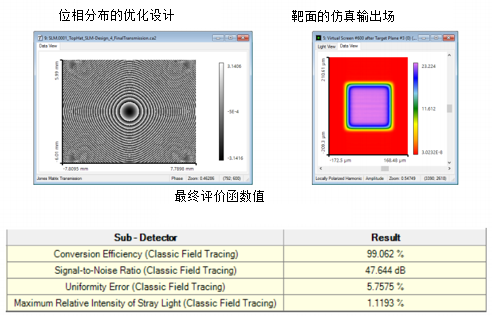

1. 設計結果：評價函數&輸出

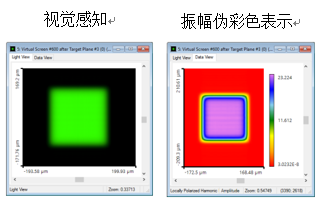

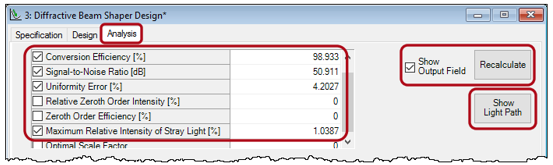

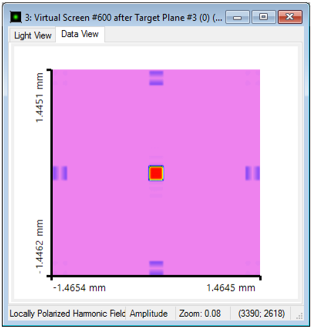

設計結果的特征參數可在分析標簽頁內進行計算。輸出場(振幅)以偽彩色(彩虹)表示。
點擊顯示光路圖 打開系統的光路圖文件(LPD)。
2. 在傾斜系統仿真前的設置1-2

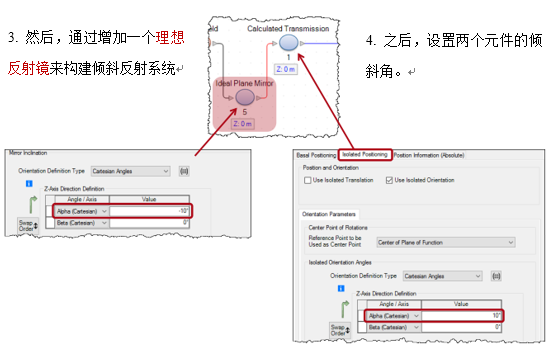

設計好的位相數據已經自動地插入到打開的LPD中。對于一個反射SLM系統必須做出一些調整：
1. 設計的傳輸的采樣距離必須根據實際SLM參數進行設置，因為傾斜元件一定會(huì )有其原始像素尺寸。
2. 此外，VirtualLab允許考慮矩形像素形狀引起的光學效應因素。
3. 在傾斜系統仿真前的設置3-4
4. 在傾斜系統仿真前的設置5

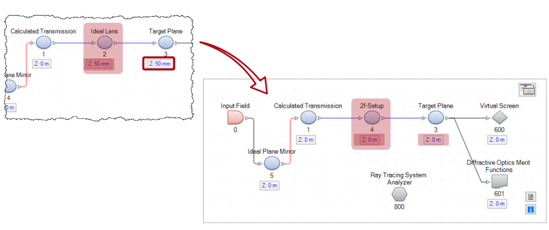

5. 因為理想系統元件并不適用離軸非傍軸的仿真，所以必須進行調整，通過：
或者使用為了考慮相應的像差在稍后所用的透鏡 (詳見SLM.0003)。
或者—如此處描述的—通過2f系統元件，應用一個無像差的傅里葉透鏡。
所用文件: SLM.0001_TopHat_SLM -Design_5_FinalReflectiveSetup.lpd

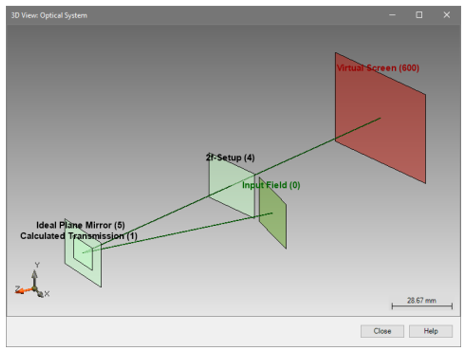

6. 系統的3維顯示
為了方便演示，在不同的元件中引入了一個額外的距離來說明系統配置。這在仿真中并非必要。(2f系統已考慮了前后的傳播距離)
7. 更高sinc級次評估
能夠通過幾個數據點模擬每個SLM的像素，從而考慮周期結構引起衍射效應。
由于每一個像素的矩形結構，產生的衍射級次以一個sinc函數(所謂的高級sinc級次)進行調制。
這強度調制會(huì )影響一致性誤差值，在IFTA設計過程中可以補償這一效應。
8. 系統的仿真結果
文件: SLM.0001_TopHat_SLM-Design_5_FinalReflectiveSetup.lpd
9. 總結
VirtualLab內置的工具，如：
迭代傅里葉變換算法(IFTA)
一個輔助會(huì )話編輯窗口。 |
