設計相位型空間光調制器以生成高帽光束(3)



因此，用戶可能需要：

 以鏡像圖案設計和/或

 采用一個z方向縮放為-1(翻轉)或一個x方向縮放為-1（反射）的結構以避免鏡像效應。VirtualLab為這種情況提供了所有必要的工具。



對于提出的用于SLM系統的點對稱圖案，無需特別注意的事項。


SLM應用的數據輸出

1. Bitmap導出

 設計之后，傳輸數據需要轉移到SLM。一般的方法是將數據轉換為bitmap(BMP)格式，并通過圖形/顯示驅動來啟動SLM。

 可通過以下步驟完成這樣的BMP輸出：

1. 如果在IFTA設計中引入量化等級，則可根據SLM的識別等級數完成操作

2. 與導入的SLM位相修正文件相乘(如果SLM制造商提供了這樣的文件)

3. 移動位相到實部

4. 提取正值

5. 歸一化最大值為1

6. 以可識別等級數目分別乘以實部。如255(0255)

7. 輸出BMP(文件>輸出)-即實部以灰度0到可識別SLM等級數

2. 導出：1.引入量化等級

可在設計過程中或設計完成后進行量化。

1. 在IFTA設計&優化過程中引入等距等級(如位相)會(huì )增加計算時間。

但是對于少量的量化等級，可以使用該操作，因為處理過程通過智能計算(軟件自帶)會(huì )流暢地完成。

2. 如果SLM可識別大量的級次(也就是近乎連續，如200)，那么在后續可以應用強行量化，因為通過界面幾乎無法改變透射，因此幾乎不改變優化函數值。

   通過 操作（Manipulation）>量化(Quantization)>強行量化(Hard Quantization)完成。

3. 導出：2.SLM位相校正

 一般SLM并不是完全平的，因此一些制造商提供了一個特定的位相校正函數，應與設計的透射函數相乘。

 導入校正函數，并將其與計算的透射函數相乘，使用鍵盤上的“*”按鈕，或者通過 操作（Manipulation）>陣列(Array)-陣列操作(Array Operations)>相乘(Multiplication)

關于VirtualLab數據導入的更多細節查找案例337.01 。

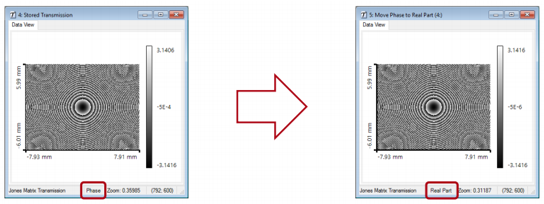

4. 導出：3.位相到實部

移動位相到實部可通過：

操作（Manipulation）>場量操作（Field Quantity Operation）>移動（Move）：位相到實部

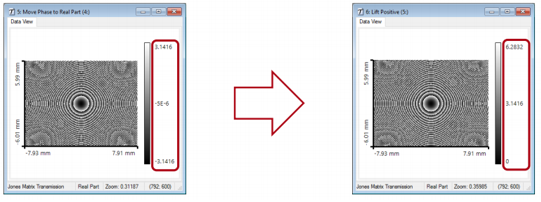

5. 導出：4.提取正值

通過 操作（Manipulation）>振幅(Amplitude)/實部操作（Real Part Manipulations>提取正值(Lift Positive)

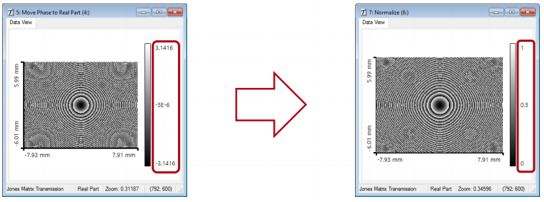

6. 導出：5.歸一化

通過 操作(Manipulation)>振幅(Amplitude)/實部操作（Real Part Manipulation）>歸一化(Normalize)

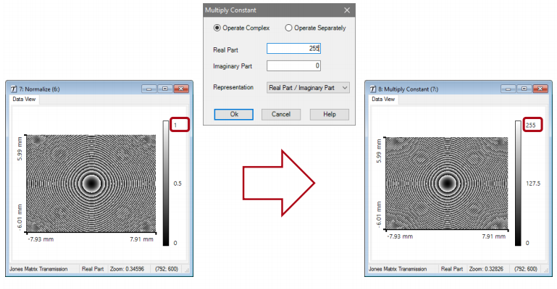

7. 導出：6.調整最大值

通過 操作（Manipulation）>常量操作（Operation with Constant）>乘以常量（Multiply Constant）

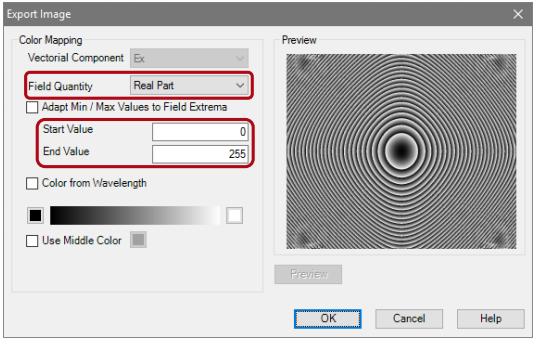

8. 導出：7.BMP導出

通過文件（File）菜單>導出（Export）>導出（Export）為圖像




在導出對話框中將文件格式改為.BMP。

現在bitmap 數據可以調入到SLM模塊！
