GLAD對于系統的模擬一般可以分為以下幾個步驟：
（1）環境初始化，內存和CPU的分配，變量類型的聲明，以及是否寫屏（即：命令語句在執行過程中是否顯示在屏幕上）等；
（2）光束初始化，主要是定義采樣陣列大小、采樣點間隔，系統工作波長以及光束的初始分布等；
（3）建立系統的物理模型，通常采用宏結構，相當于子程序。以諧振腔分析為例，這一步驟主要是指創(chuàng )建一個宏命令來表征光束在諧振腔內一個往返傳輸過程。
（4）運行系統的物理模型，通常指運行多次宏結構。
（5）對運行結果進行分析，可以將其在GLAD中以各種形式的圖表示出來，也可以將需要的數據保存起來供其他程序調用處理。

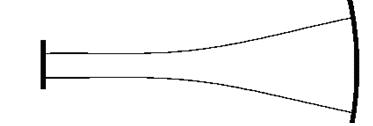

以下以無源諧振腔的分析為例，具體審查一下以上所說的幾個步驟，諧振腔結構如圖所示：
（1）環境初始化
variab/dec/int pass #設置變量類型
（2）系統模型建立，以宏的方式體現
macro/def reson/o #宏名稱定義
pass = pass + 1 # increment pass counter 往返次數自加
prop 45 # propagate 45 cm. 傳輸45cm
mirror/sph 1 -50 # mirror of 50 cm. Radius 到達球面鏡
clap/c/n 1 .14 # .14 cm. radius aperture 設置球面鏡的大小
prop 45 # propagate 45 cm. along beam 光束經反射后繼續傳輸45cm
mirror/flat 1 # flat mirror 遇到平面反射鏡
variab/set Energy 1 energy # set variable to energy value 將光束的能量存在變量Energy中
Energy = Energy - 1 # calculate energy difference 計算光束能量的變化量，以便下面用作收斂與否的判斷依據
udata/set pass pass Energy # store energy differences 儲存光束能量的變化量
energy/norm 1 1 # renormalize energy 光束能量進行歸一化
plot/l 1 xrad=.15 # make a plot at each pass 每一程對光束的分布作圖
macro/end #宏定義結束
（3）光束初始化
array/set 1 64 # set array size 設置采樣矩陣大小
wavelength 0 1.064 # set wavelengths 設置波長
units 1 .005 # set .005 cm sample spacing 設置采樣間隔
resonator/name reson # set name of resonator macro 設置諧振腔名字
resonator/eigen/test 1 # find resonator properties 尋找本征值
resonator/eigen/set 1 # set surrogate beam to eigen mode 將擬合光束設置為本征模
clear 1 0 # clear the array 光束初始化為0
noise 1 1 # start from noise 從噪聲開始
energy/norm 1 1 # normalize energy 能量歸一化
pass = 0 # initialize pass counter 往返次數初始化為0
（4）運行物理模型
reson/run 100 # run resonator 100 times 宏運行100次
（5）數據分析以及處理
title Energy loss per pass #設置圖形的標題
plot/watch plot1.plt # set plot name 設置圖形窗口的名稱
plot/udata min=-.05 max=.0 # plot summary of eigenvalues 設置橫坐標范圍
title diffraction mode shape #設置圖形的標題
set/density 32 # set plot grid to 32 x 32 設置網格密度
set/window/abs -.05 .05 -.05 .05 # set plot window設置圖形窗口大小
plot/watch plot2.plt # set plot name設置圖形窗口的名稱
plot/iso 1 # make an isometric plot 作圖 |
