GLAD應用：拉曼增益模擬仿真

本例說明了通過一束更短的泵浦光對種子光進行拉曼放大的過程。泵浦光波長為1.06u，種子光的波長是1.54u。泵浦光和種子光都有畸變，種子光穿過一個空間濾波器，去除其他光束的干擾。種子光和泵浦光結合后穿過一個拉曼增益器，放大器衰減泵浦光同時將種子光放大。在這個模型中，泵浦光的任何相位都沒有附加到種子光上。泵浦光和種子光的光強分布反映了光闌邊緣的衍射效應以及光束中的偏差。增益后的種子光輸出經過圓柱透鏡聚焦成為一條線光源，可以用于非旋轉對稱的光學元件和矩形陣列。值得注意的是，軟件中的編碼自動選擇了矩陣單位的大小從而在兩個方向上都能得到很好的分辨率。

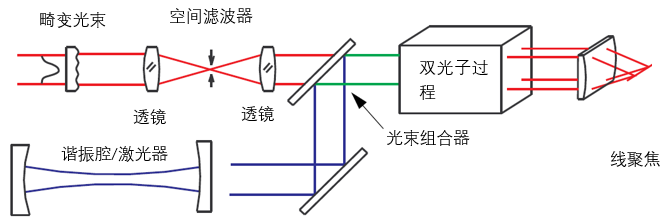

圖0.拉曼放大示意圖


案例：拉曼放大案例

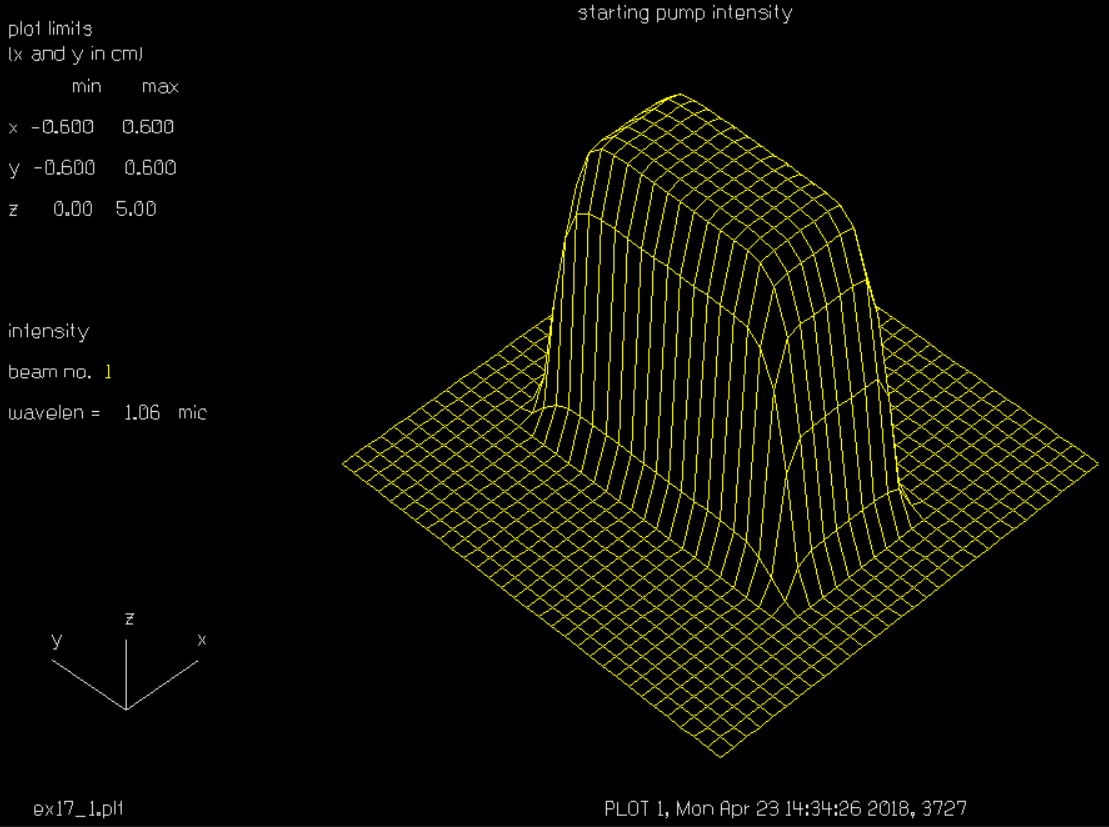

圖1.初始泵浦光光強分布

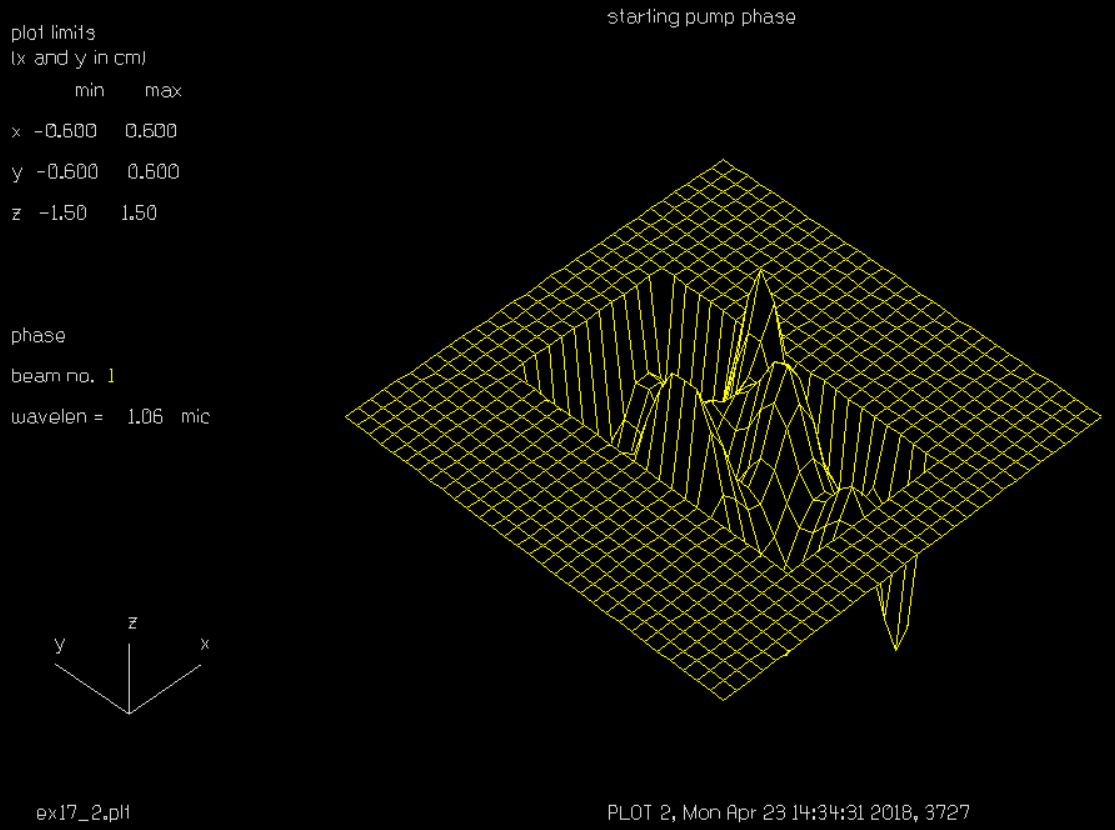

圖2.帶隨機畸變的初始泵浦光相位分布

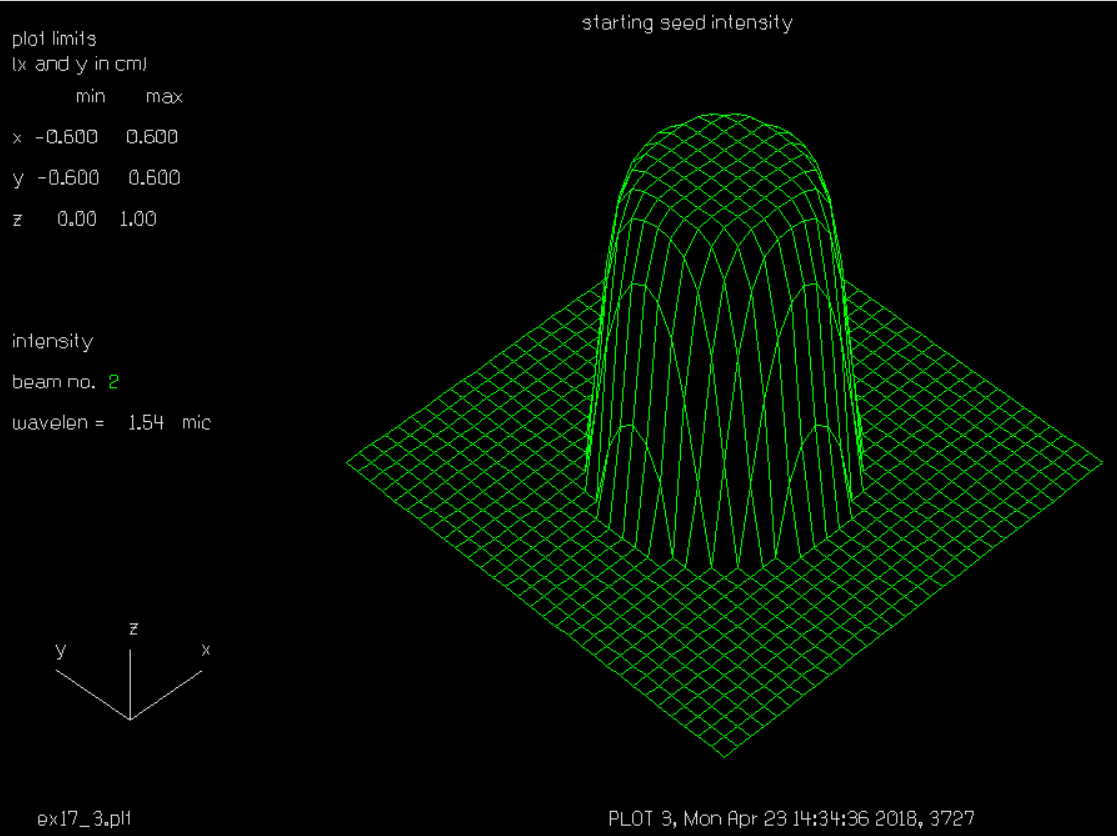

圖3.初始種子光光強分布

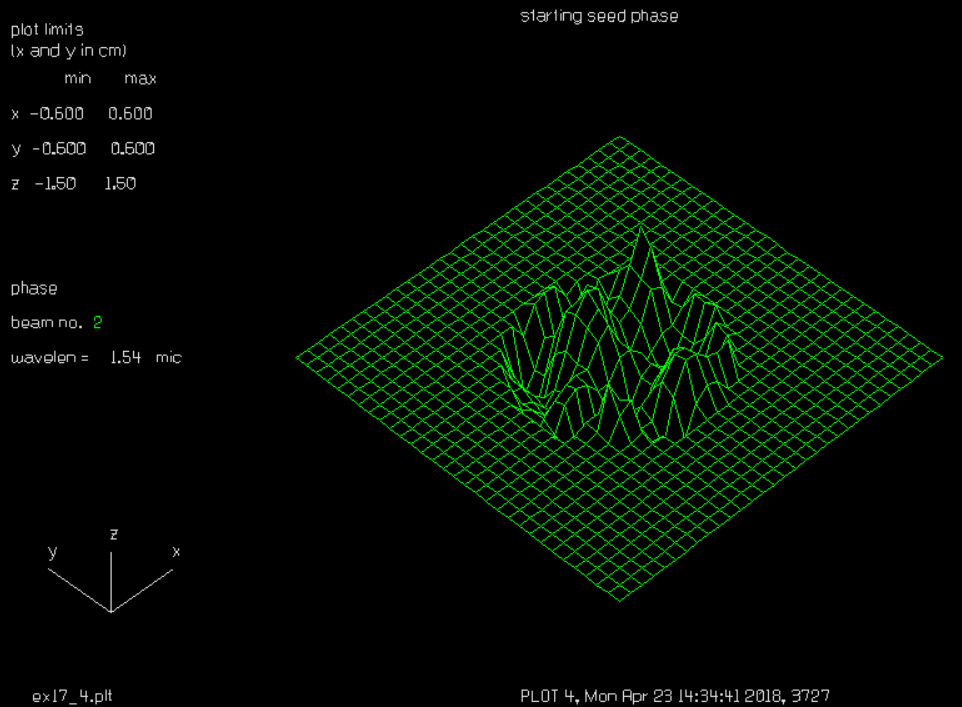

圖4.帶隨機畸變的初始種子光相位分布

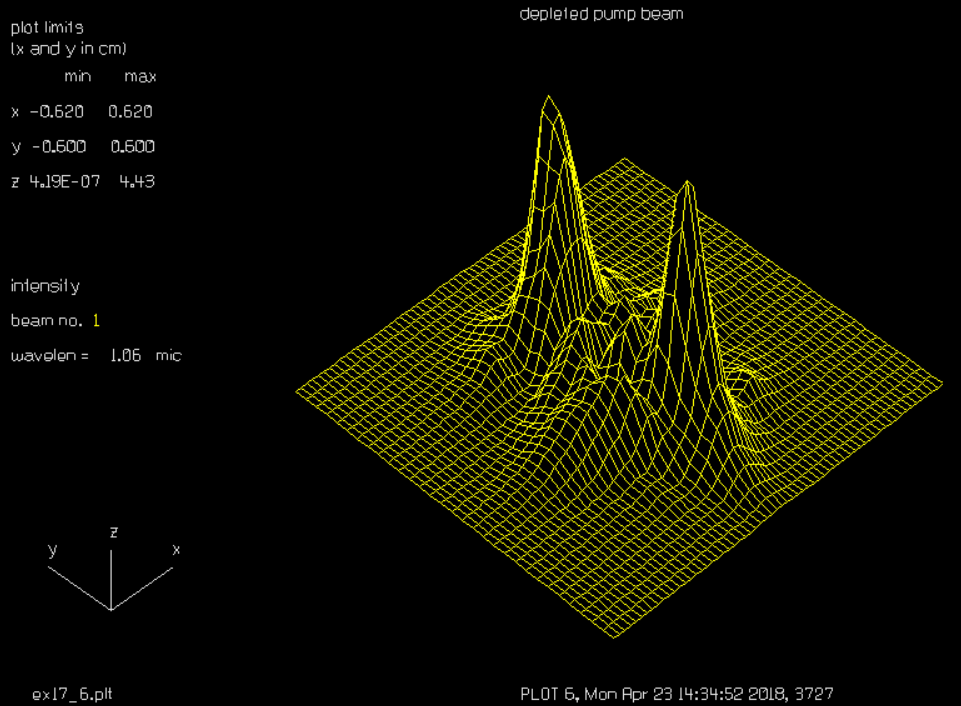

圖5.泵浦光經過拉曼增益器后衰減的光強分布

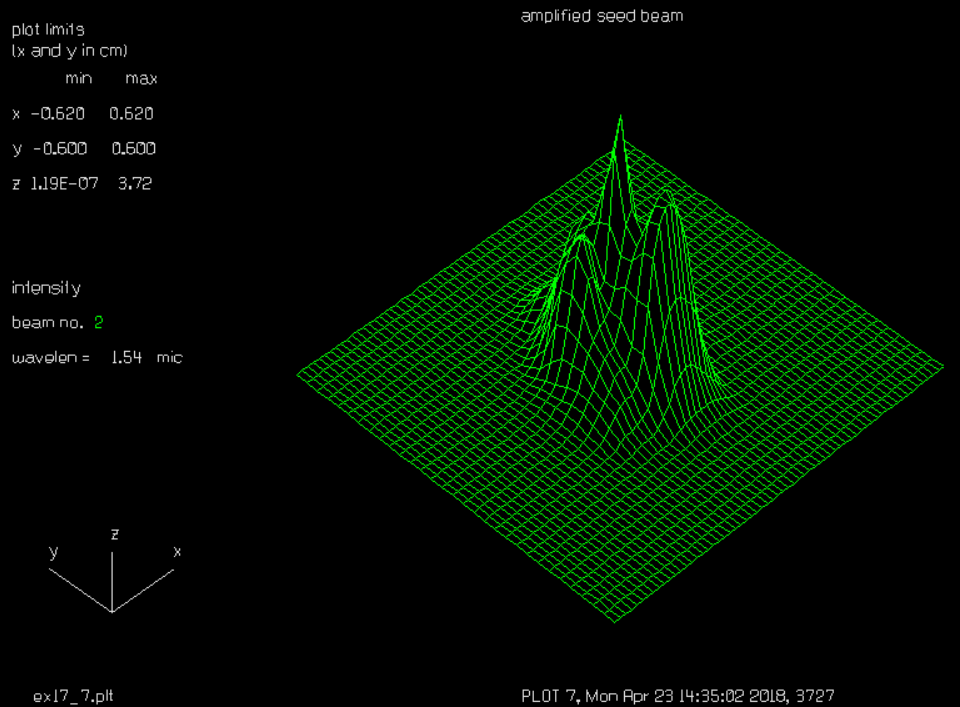

圖6.種子光放大之后的光強分布

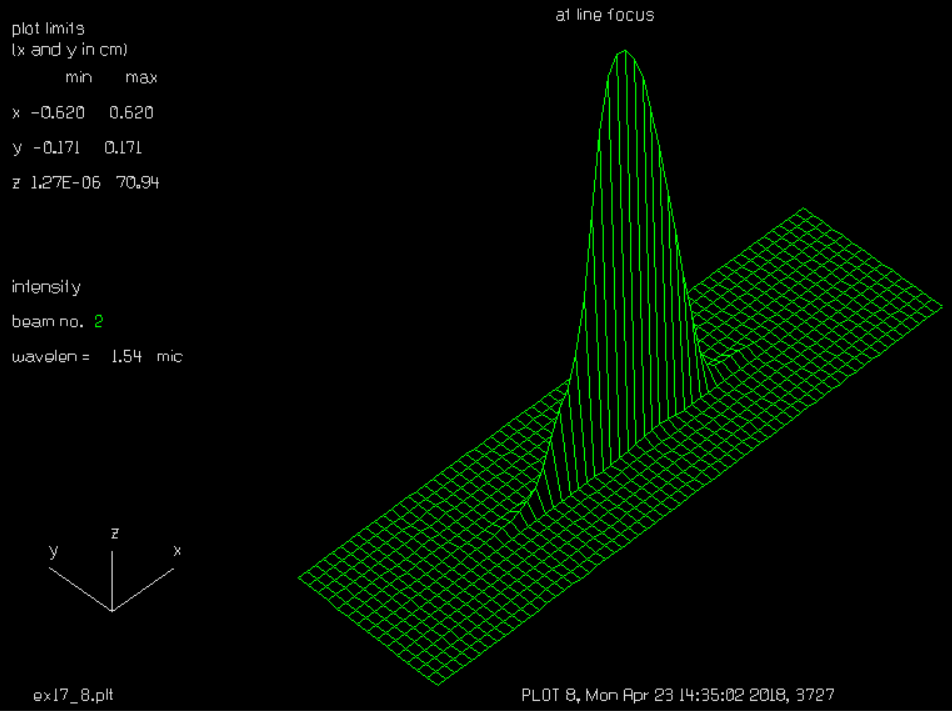

圖7.柱透鏡聚焦后的種子光強分布
