GLAD：拉曼放大器

概述


本例展示了更短波長的泵浦光對種子光進行拉曼放大的過程。泵浦光波長為1.06μm，種子光的波長是1.54μm。泵浦光和種子光都是帶像差的。種子光穿過一個空間濾波器，使光束在一定程度上得到了凈化。種子光和泵浦光合束后穿過一個拉曼放大器。放大器通過拉曼效應將泵浦光轉化為種子光。放大后的種子光輸出經過柱透鏡聚焦成為一條焦線。上述拉曼放大過程的示意圖如下所示：

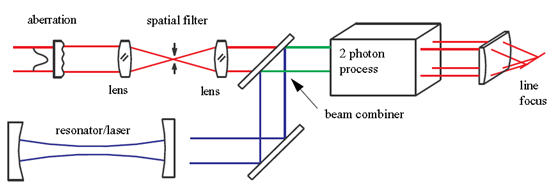

圖.拉曼放大過程示意圖

系統描述

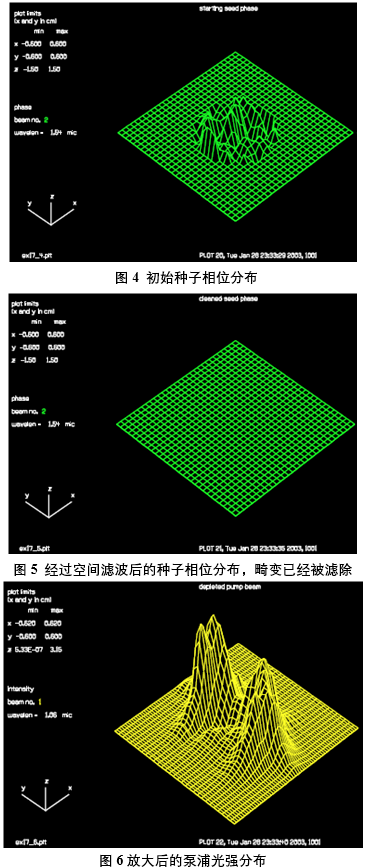

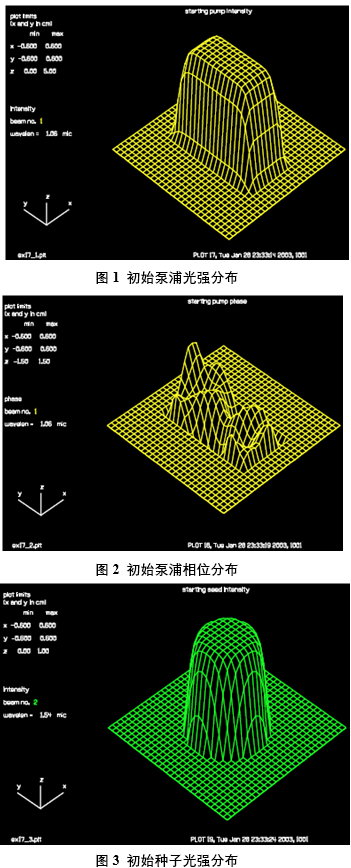

本例介紹了拉曼放大過程對應命令raman的使用。種子光初始時含有畸變，通過空間濾波器的清潔，種子光中的畸變就被慮除了。初始泵浦光的呈現平頂分布，拉曼放大過程中，泵浦光的中心部分由于放大過程而被消耗，因此放大后的泵浦中心出現凹陷，近似呈現為馬鞍形分布。

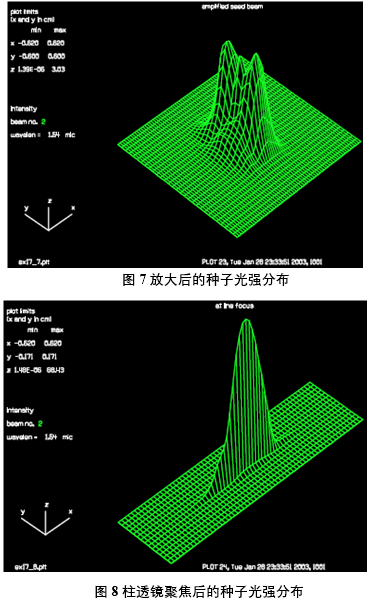

模擬結果
