LCD Master/3D 8.0



1.幾點改進



以下三點是改進之處，用了2個月來實現。LCD Master 在輸入結構方面與T軟件（韓國制造）比較起來存在一點不足，但LCD Master在其他方面有優勢。



1.如何定義輸入結構



結構層（GDSⅡ結構應用）的變化（圖5至圖7）



未改進之前：



-Ceiling 和 Floori層結構堆積，將LC兩層都連接在一起



改進之后：



-有相同的制造過程，每個結構都堆積在TFT和CF基底（沒有了Ceiling 和Floor的概念）（Fig .5）

-層的定義中指定了厚度，重疊，以及偏振參數

-例如杯狀的特殊結構，其層是有限的

-可像之前一樣設置每部分的偏移量

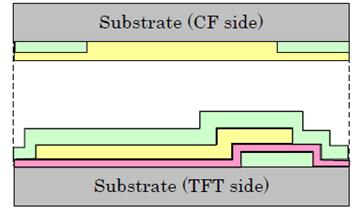

圖5 新層結構

<添加層>

・按照默認設置厚度和極化參數

・用二維CAD編輯掩模圖案

・虛擬層厚度和物理屬性的設置

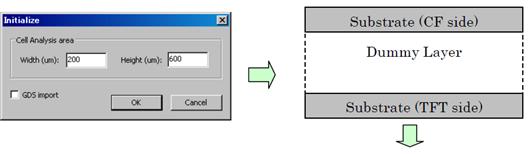

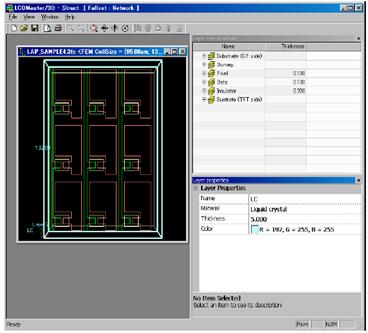

圖6模型繪制流程

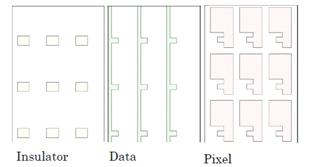

・從GDS層列表中選擇一個層

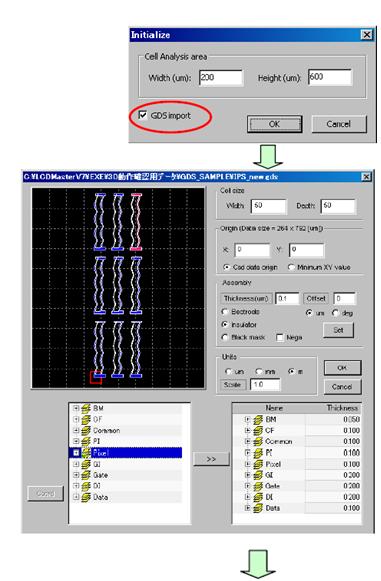

圖7模型繪制流程（GDS輸入）
