OptiSystem14.1主要功能
OptiSystem14.1修復并增強了幾個元件的功能，包含新的前向誤差修正（FEC）編碼器元件和新的前向誤差修正（FEC）解碼器元件，模數轉換（Analog to Digital）元件與數模轉換（Digital to Analog）元件以及一個新的子系統庫。主要新功能包括：
■ 引入了新的前向誤差修正（FEC）編碼器元件和新的前向誤差修正（FEC）解碼器元件以用于里所（Reed-Solomon）塊碼的編碼與解碼。
■ 電子均衡器（Electronic Equalizer）目前支持多級次（PAM）信號格式（可定義多級次信號閾值）的均衡化并能應用盲自適應法實現均衡化。
■ 升級了拉曼放大器-平均功率模型，拉曼放大器-穩態模型和雙向光纖元件以支持多重拉曼增益效率文件（以波長值作為參考）的輸入。
■ 升級了數轉換（Analog to Digital）元件與數模轉換（Digital to Analog）元件以支持隨機（高斯）時間抖動以及微分非線性（DNL）損傷（高斯，一致性隨機處理或者從輸入文件定義）。
■ 將一個新的子系統（Subsystem）文件夾已經添加到了元件庫中�，F在用戶可以使用鼠標拖放預定義子系統模型并對其進行修改以用于其項目設計之中。
新的庫元件及增強
信號傳送器（Transmitters）與接收器（Receiver）設計：前向誤差修正（FEC）解碼器/編碼器，模數轉換元件（ADC）/數模轉換元件（DAC）升級，LED/空間LED（Spatial LED）升級，電子擾動器（Electronic Jitter），電子均衡器（Electronic Equalizer）以及正交頻分多路（OFDM）元件
■ 引入了新的前向誤差修正（FEC）編碼器元件和新的前向誤差修正（FEC）解碼器元件以用于里所（Reed-Solomon）塊碼的編碼與解碼。通過定義n和k參數來對不同的編碼大小進行預分配（例如建議RS（255,239）在ITU-T G.709光傳輸網絡(luò )中使用）。
■ 目前LED元件支持創(chuàng )建噪聲收集器（Noise bins）并可單獨的定義采樣信號的采樣率（帶寬）和噪聲收集器（Noise bins）。
■ 升級了空間LED（Spatial LED）元件以支持斜率效率功率計算方法并單獨的定義噪聲收集器（Noise bins）與采樣信號的采樣率。
■ 升級了正交頻分多路解調元件和正交頻分多路解調雙偏振元件，以支持如下的調制格式： BPSK, QPSK, 8PSK, 16PSK, 8QAM （新）,16QAM, 32QAM （新）, 64QAM, 128QAM （新）, 和 256QAM （新）。此外，目前還支持QAM調制格式；星狀和圓狀星座格式。
■ 電子擾動器元件包含了將抖動振幅定義為一個單位整數（unit-interval）函數或者單位整數百分比函數，并添加了一個新的“插值”參數以用于定義一個采樣信號（線性或者三次樣條曲線）的插值類型。
■ 升級后的模數轉換元件和數模轉換元件包含如下新的建模功能：
- 添加了信號剪切（signal clipping）功能以用于定義最小和最大剪切振幅
- 添加了高斯隨機時間抖動功能以用于描述內部時鐘抖動
- 包含了微分非線性（DNL）損失模式以允許表征模數轉換和數模轉換電路中的非線性特性。微分非線性特性可以以一種高斯，一致性隨機處理進行模擬或從一個輸入文件中定義
- 添加了新的圖形以用于顯示非線性畸變效應以及內部非線性特性（INL）
■ 電子均衡器（Electronic Equalizer）目前支持多級次（PAM）信號格式（可定義多級次信號閾值）的均衡化并能應用盲自適應法實現均衡化。

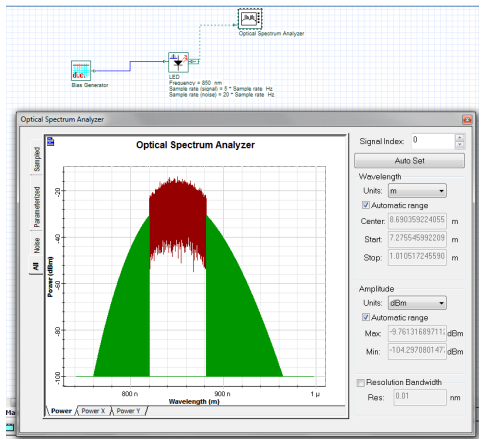

圖1：LED升級-LED元件目前支持采樣信號及格子化噪聲（noise bins）。圖示為一個850nm，帶寬為40nm的LED模型。

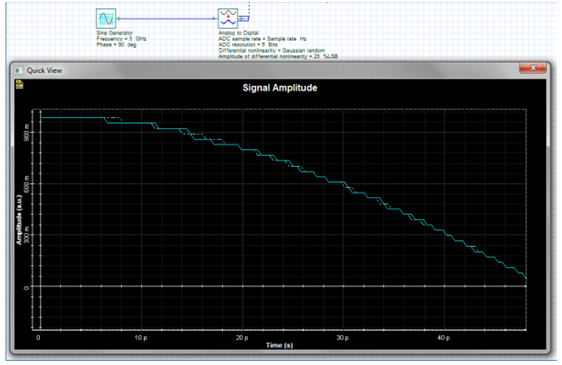

圖2：新的數模轉換損傷模型-圖示案例中顯示了一個受到25%的最低有效位（Least Significant Bit）微分非線性信號。其中的點線表示無微分非線性（0%最低有效位）效應的數字信號。

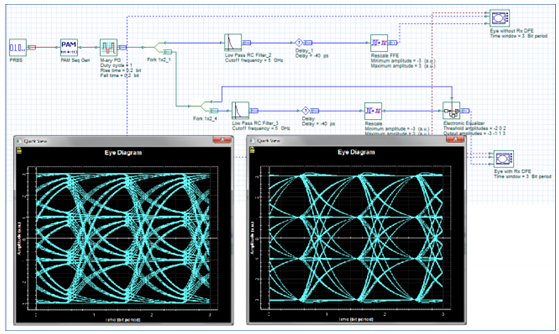

圖3：包含均衡器的PAM4電鏈路—圖中所示為一個由判決反饋均衡器（3 FFE taps，2 DFE taps）執行的25Gb/s鏈路均衡化。
放大器和光纖設計：拉曼放大器-平均功率模型，拉曼放大器-穩態模型和雙向光纖元件
升級了拉曼放大器-平均功率模型和拉曼放大器-穩態模型元件以支持多重拉曼增益效率文件（以波長值作為參考）的輸入。
雙向光纖元件升級如下：
■ 多重拉曼增益效率文件（以波長值作為參考）可以導入到拉曼功率傳輸模型
■ 目前支持標量和矢量?jì)煞N模擬模式的受激拉曼散射（SRS）效應的建模
■ 新增了2D/3D圖形以用于顯示受激拉曼散射增益和噪聲效應
觀察儀和測試裝置
新的比特率誤差集（Set BER ）元件可以將一個預定義BER級添加到一個二元數據流中。
無線光通訊
自由空間光通訊（FSO）元件目前包含對數-正交閃爍模型。
信號處理工具（電）
新的添加噪聲到采樣信號元件可以用于將采樣（時域）噪聲添加到采樣（時域）信號中。
其它的產品增強
布局泊塢窗（Layout Docker）
項目布局窗口（頂部介紹欄）現在可以用于預覽一個模擬的全局參數設置，包括：
■ 比特率
■ 序列長度
■ 單個比特采樣
■ 采樣率
■ 采樣數
■ 時間窗口
■ 保護位（Guard bits）
圖4：布局泊塢窗目前能夠預覽一個模擬中的全局參數設置，如比特率，序列長度以及采樣率等。
子系統庫
一個新的子系統文件夾已經添加到元件庫中。用戶可以通過拖放預定義子系統模型并對其進行自定義修改以用于其項目設計中。未來發布的版本中將會(huì )包含更多的子系統模板。

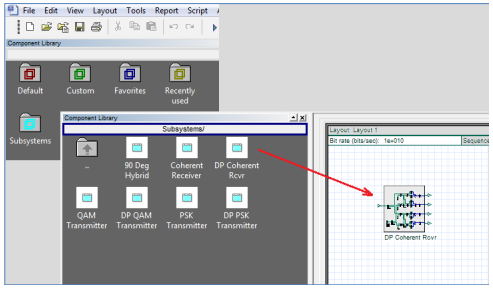

圖5：一個新的子系統文件夾已經添加到元件庫中，用戶可以通過拖拉預構建子系統設計并進行修改以用于其布局設計中。
項目瀏覽器（圖形數據導出）
現在可以從項目瀏覽器中選擇一個或多個2D圖形（鼠標右擊操作）以將其數據導出到文件中。目前的掃描迭代或者所有的掃描迭代都可以導出。

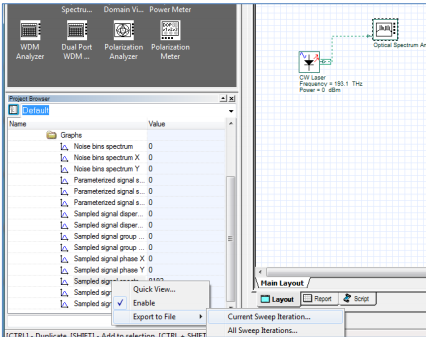

圖6：在項目瀏覽器中，新的導入到文件功能已經添加到所有的2D圖形。
VB語言（存取圖形數據）
一個新的2D圖形存取函數已經添加到VB菜單（GetGraphDataAsText）。這個新的功能允許用戶以文本行存取和導出2D圖形數據（因此大大的縮短了模擬后從一個觀察儀匯總導出文本數據所需要的時間）。
文件和幫助功能升級
通過鼠標左鍵雙擊默認元件庫中的任意元件或者觀察儀，用戶可以使用獲取元件幫助功能。

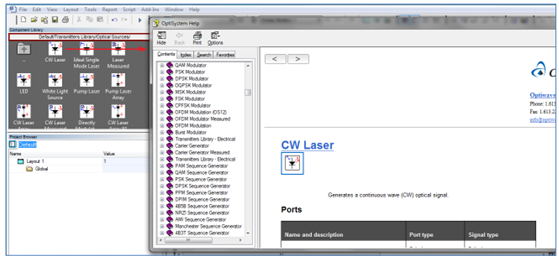

圖7：從元件庫中可以直接使用元件幫助功能（雙擊鼠標左鍵）
|
