OptiSystem應用：雨天條件下DP-16QAM FSO系統仿真

時間:2025-07-13 18:09來源:訊技光電作者: 技術部點擊:次打印

本案例仿真的內容為DP-16QAM FSO系統，仿真過程中考慮雨天條件下對系統的影響。

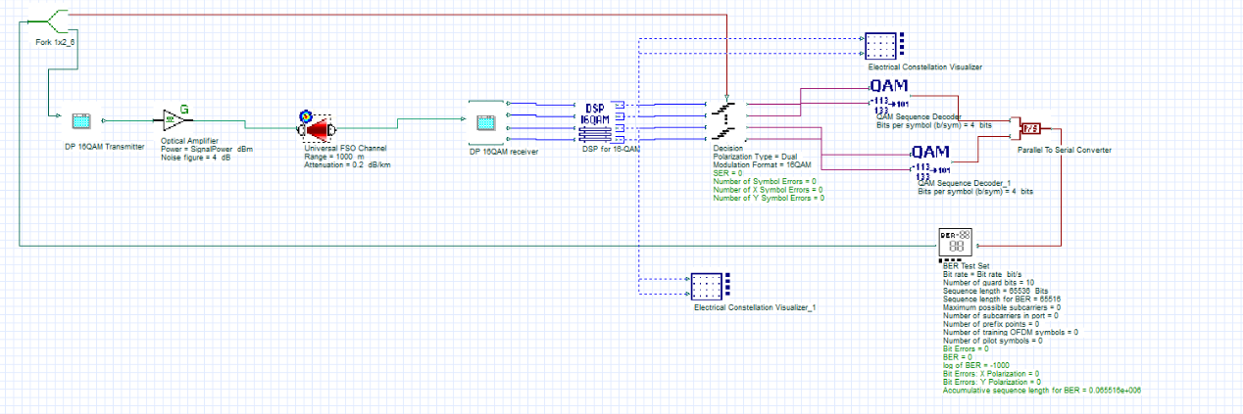

首先，我們搭建一個如圖1所示的系統布局。

圖1.DP-16QAM FSO系統布局

在這個鏈路中，我們將DP-16QAM的發射機部分以及接收機部分集成到子系統中，便于我們查看以及修改鏈路。子系統的鏈路布局如下圖所示。

（a）DP-16QAM發射機

（b）DP-16QAM接收機

圖2.DP-16QAM發射機與接收機子系統

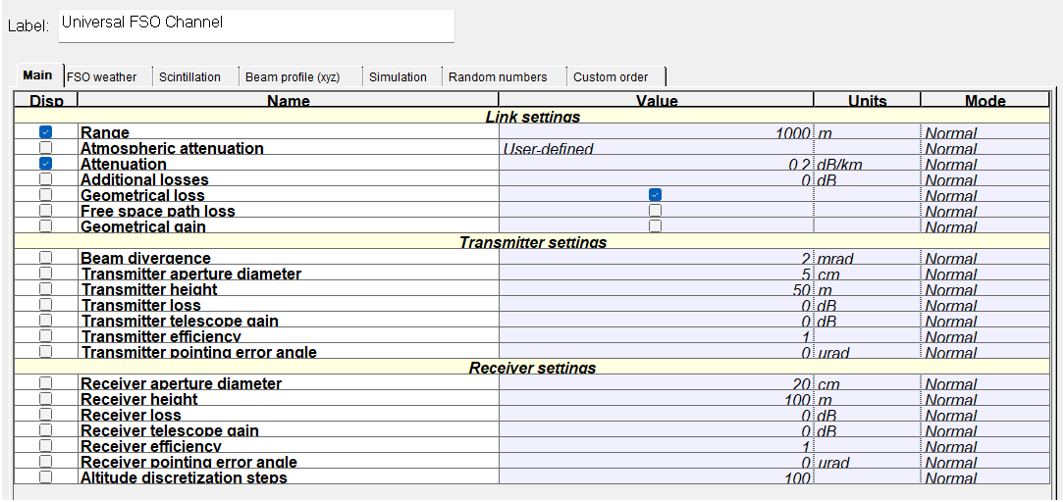

在通用FSO組件中，我們可以考慮光傳輸的發散度，光的發射器與接收器高度、口徑以及跟瞄誤差等，設置如圖3所示。

圖3.通用FSO的主參數設置

由于自由空間傳輸會受到天氣的影響，我們在仿真時應考慮天氣狀況，圖4為傳輸天氣為雨天時通用FSO的設置：

圖4.FSO雨天條件下設置

運行后我們可以參看解調后的星座圖，如圖5。

圖5.星座圖
