EastWave應用：負折射現象實時演示

本案例使用“自定義模式”演示負折射現象。

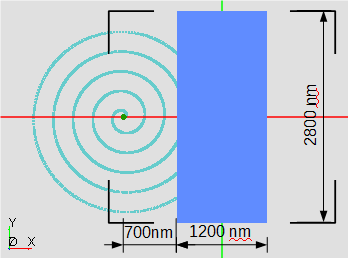

模型示意圖


本案例為二維結構，將Y、Z 方向設置為周期邊界，即Y、Z 方向為無限大拓展的平板，X 方向設置開放邊界。本案例主要采用點光源入射到平板上來實時演示負折射現象。


觀察實時場


雙擊“進度條”中相應任務或點擊工具條中“”，可以打開實時場觀測界面， 觀察電磁波的散射過程。實時場觀測的工具條如下：




實時場觀測的工具條


選擇觀測界面 XY 面，場分量 Ez。觀察 Ez：



實時場觀察窗口



選擇平面波（斜）入射的方式觀察實時場，需要修改 Y 邊界為周期的 Bloch 邊界， 修改后的模型及實時場如下：


觀察 Ex、Ey：

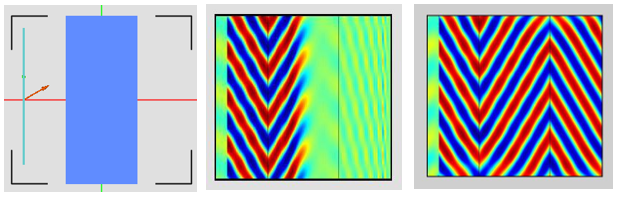

平面波（斜）入射時的實時場
