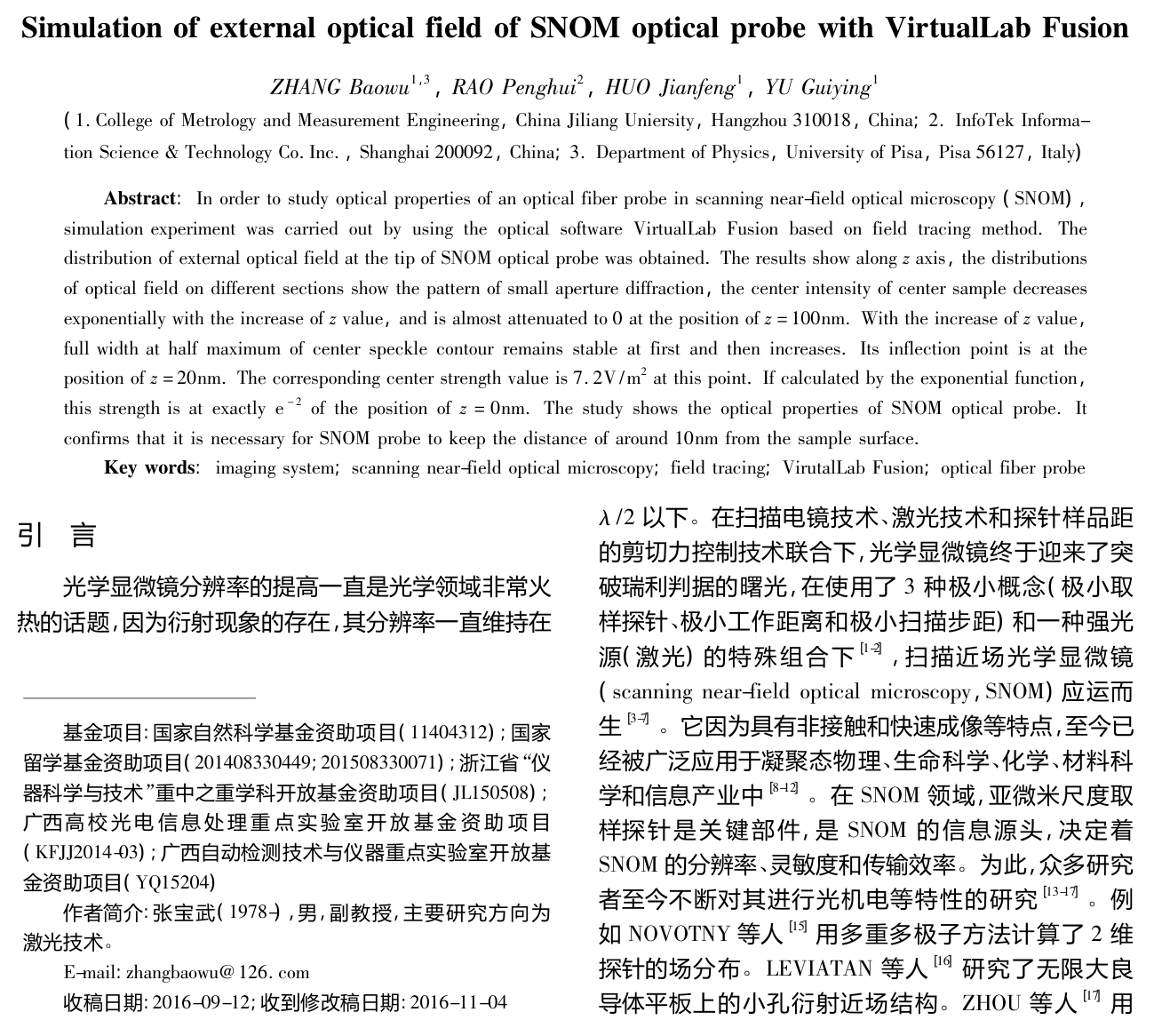

VirtualLab Fusion對SNOM光纖探針外部光場分布的仿真

張寶武^1,3，饒鵬輝²，霍劍鋒¹，余桂英¹
( 1.中國計量大學計量測試工程學院，杭州310018，2.訊技光電科技(上海)有限公司，上海200092；3.比薩大學 物理系，比薩56127)

摘要：為了研究掃描近場光學顯微鏡(SNOM) 光纖探針的光學特性，采用基于場追跡方法的光學軟件VirtualLab Fusion 進行了仿真實驗，取得了SNOM光學探針尖端外部光場的分布情況。結果表明，沿z軸方向，不同截面上的光場分布都會呈現小孔衍射的圖案，其中心斑點中心強度隨著z值的變大而呈近似指數函數衰減，到z=100nm位置處幾乎衰減為0;中心斑點輪廓線的半峰全寬隨著z值的變大而呈現先不變后增大的趨勢，其拐點處于z=20nm位置處，此時對應的中心強度值為7.2V/m²，這個強度值按指數函數計算正好處于z=0nm位置處強度的e^-2。結果清晰顯示了SNOM光學探針的光學特性，證實SNOM探針工作時需要與樣品表面保持在10nm左右的必要性。

關鍵詞： 成像系統; 掃描近場光學顯微鏡; 場追跡; VirutalLab Fusion; 光纖探針
