作者：Daniel Asoubar (LightTrans)
要求：VirtualLab™ 5.8 –Starter Toolbox（基本工具箱）
證書：CC-BY-SA 3.0
模擬任務：
□ 本應用方案給出了利用VirtualLabTM進行反射施密特望遠鏡的波動光學仿真。
□ Lloyd Jones在Michael Bass:Handbook of Optics Volume II, Chapter 18,McGraw-Hill Inc.,2nded.,1995,New York（Michael Bass：光學手冊，第二卷，第十八章，McGraw-Hill股份有限公司，第二版，1995，紐約）中已經給出了原始設計。
□ 入射白光相對于第一反射鏡具有約9°的視場偏差，因此，物鏡是離軸的。

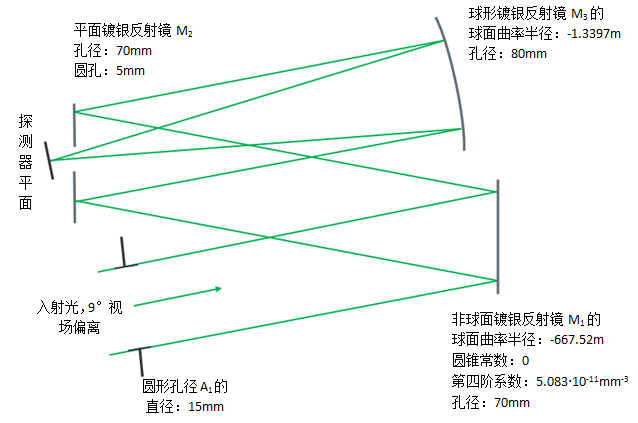

1. 望遠鏡設置
2. 入射光

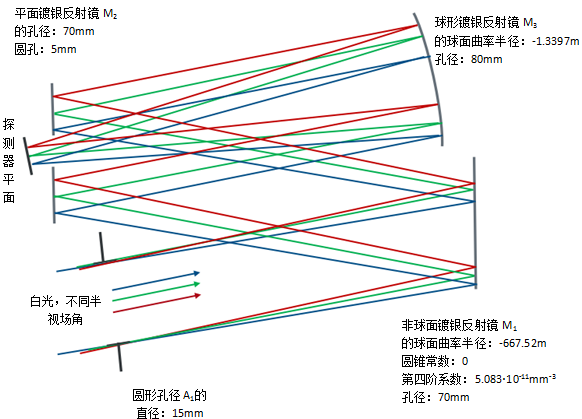

□ 通過三波長（RGB）以不同的半視場入射角來模擬入射的非相干白光：
- λred=635nm，半視場角8.95°
- λgreen=532nm，半視場角9.00°
- λblue=473nm，半視場角9.05°
□ 調整望遠鏡，使其具有9°的半視場角，在探測平面的結果為一個中心亮斑。

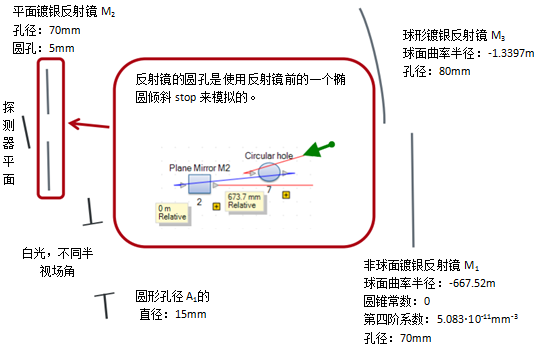

3. 望遠鏡設置
4. 傾斜反射鏡
□ 在VirtualLabTM中，需將所有的光學元件放置在相應的入射光路上。
□ 因此，不是入射場傾斜9°，而是M1反射鏡。
□ 根據折反射定律，后邊的元件可以放置和傾斜。

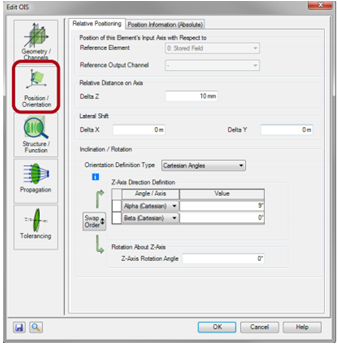

□ 元件的傾斜和偏移可通過點擊Position/Orientation（位置/方向）來實現。
5. 模擬結果

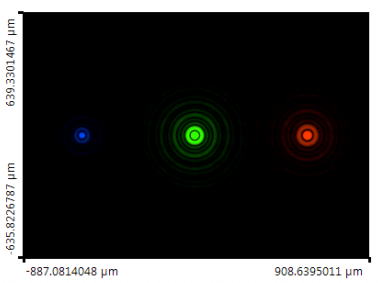

□ 場追跡的模擬結果如上圖，在探測平面給出了真色光的分布。
□ 由于圓孔徑和波動光學的仿真，我們在目標平面獲得了愛里斑圖案。

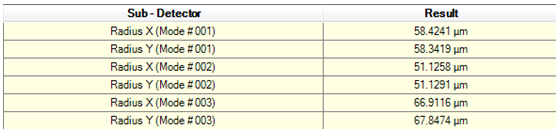

□ 使用光束參數探測器來計算三種不同波長/模式的x和y方向上的光斑半徑
□ 眾所周知，望遠鏡的分辨率取決于望遠鏡孔徑的直徑大小。

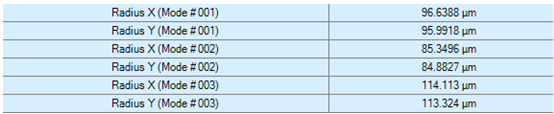

□ 如果我們將孔徑A1的直徑減小到10mm，我們可以獲得更大的光斑半徑（看下面的數值），其會(huì )導致半視場角分辨率減小。
6. 總結
□ 通過VirtualLabTM研究4-F反射施密特望遠鏡的點擴散函數（PSF）。
□ VirtualLabTM可以精確快速的模擬電磁場在傾斜元件像反射鏡，透鏡，平板等之間傳播。
|
