VirtualLab Fusion應用：色散介質中的脈沖展寬

摘要

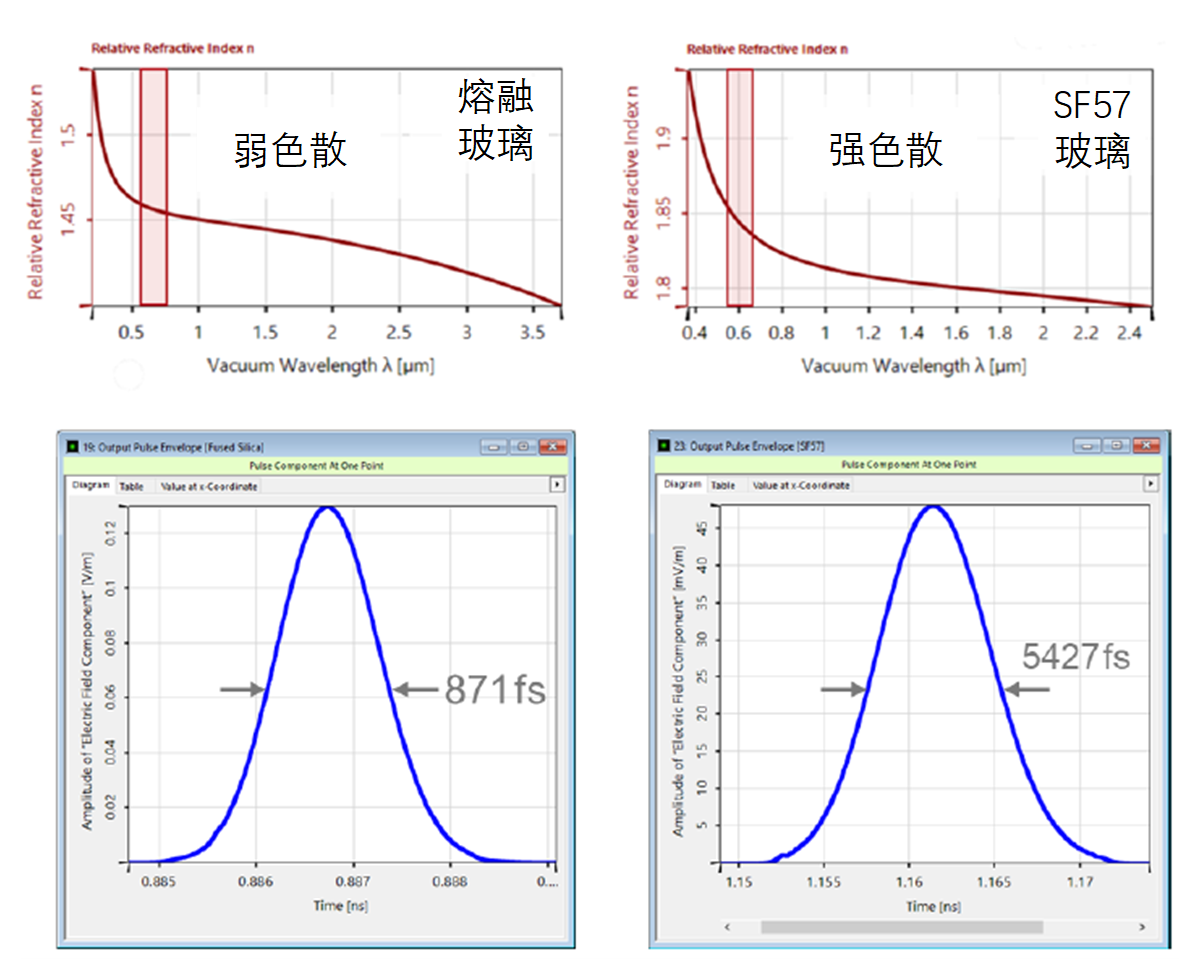

超短脈沖是激光材料加工應用中一個很有前途的工具。一方面，超短脈沖通常在熱控制和精度等方面顯示出優越性；另一方面，由于色散效應，在通過一個完整的光學系統傳播后保持脈沖持續時間可能是一個挑戰。在這個例子中，我們根據選定的例子研究了脈沖增寬和材料色散之間的關系。

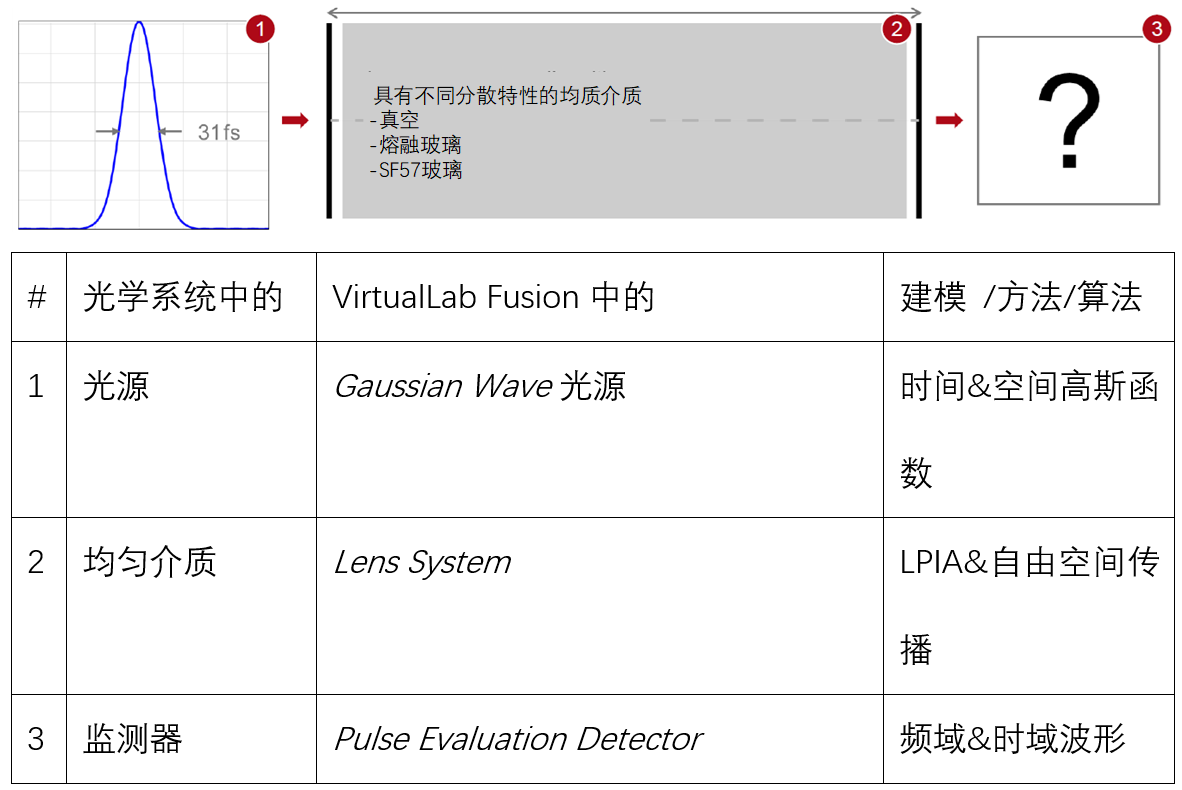

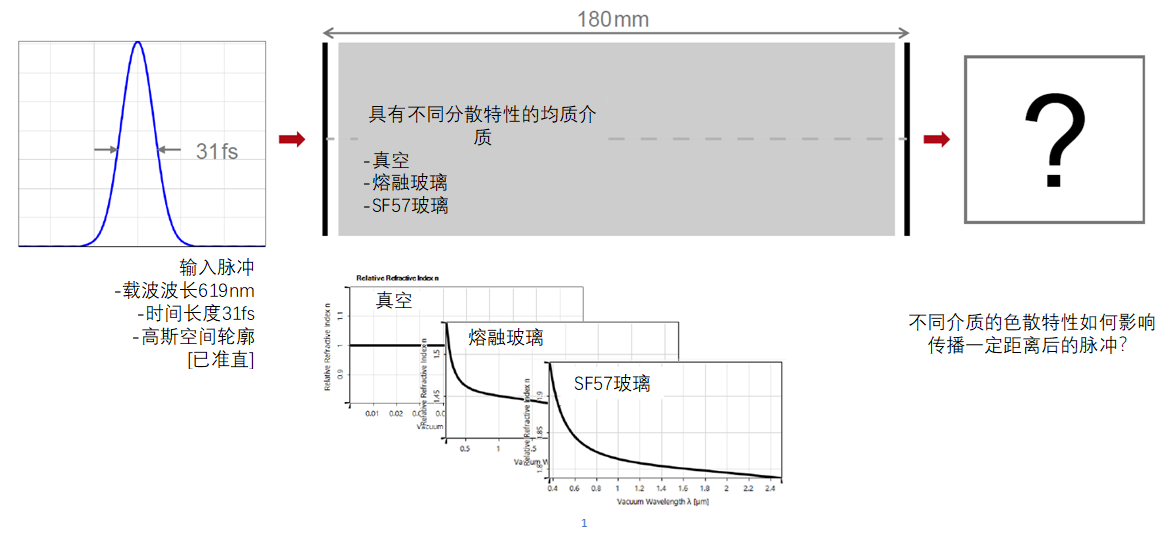

建模任務

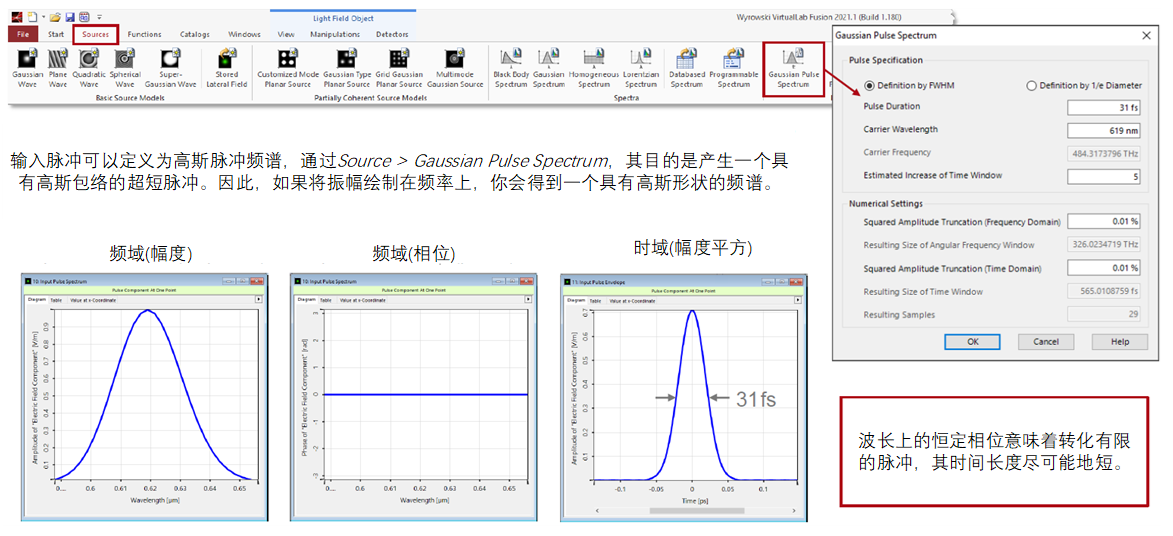

系統構件—光源

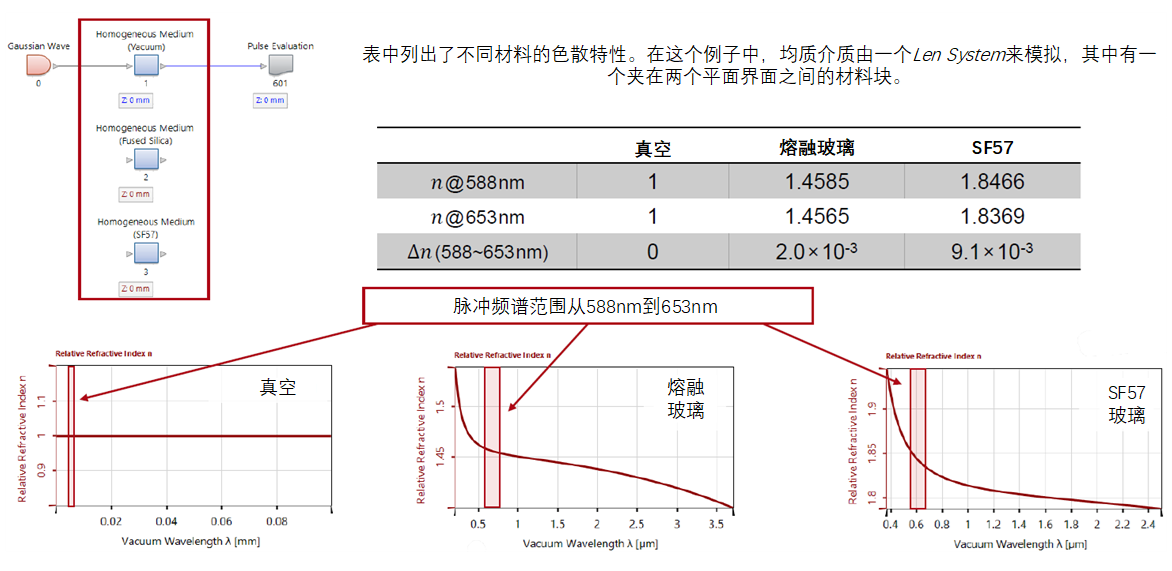

系統構件—元件

系統構件—監測器

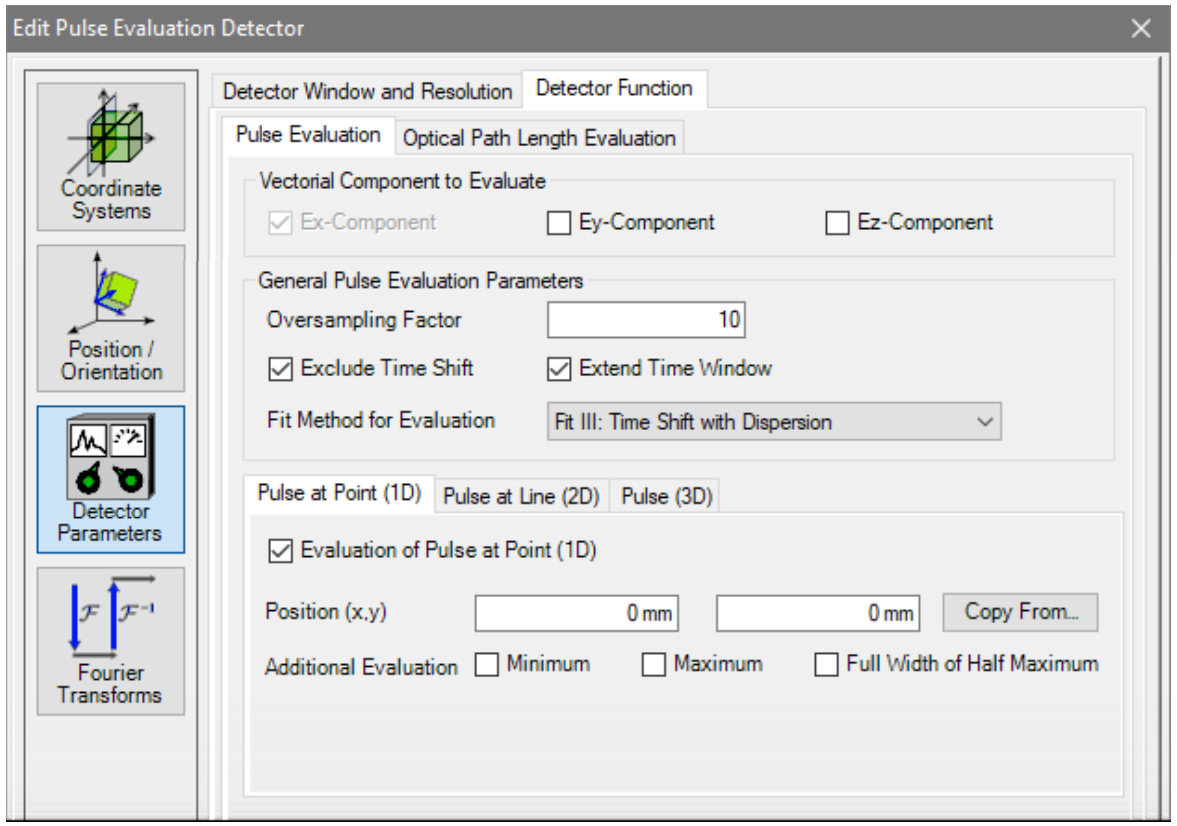

本例中使用的Pulse Evaluation Detector，自動計算出預定點的波長和時域的電磁場。

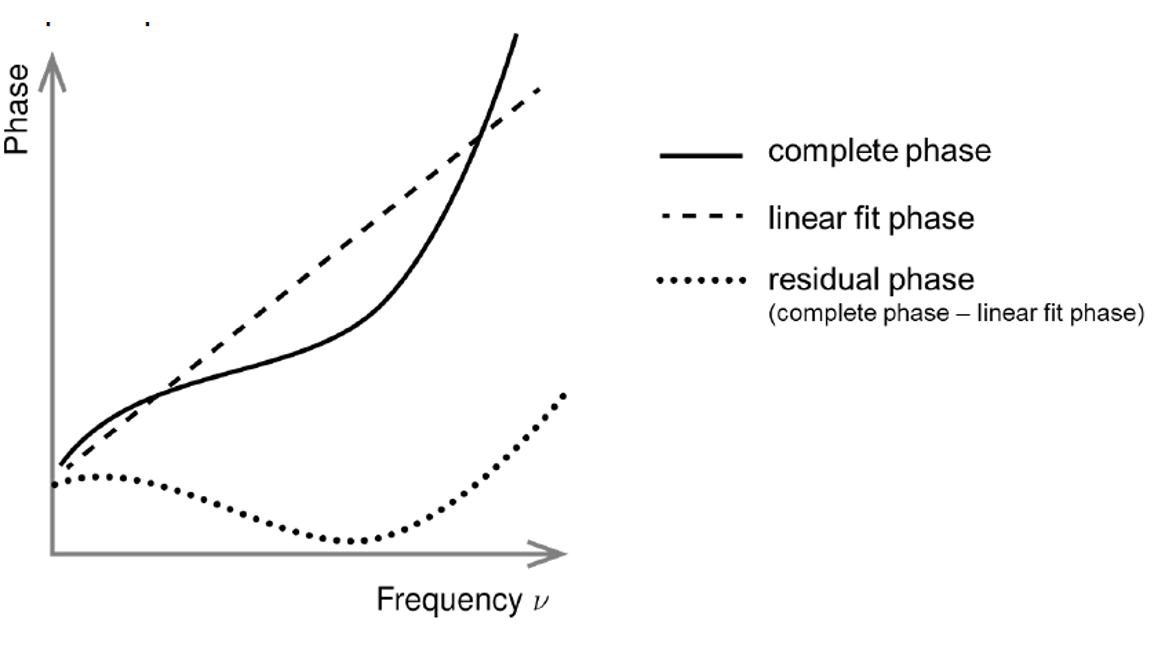

-可以在一個給定的空間位置分析完整的相位與頻率。

-相位與頻率的線性擬合總是很強，因此主導了完整的相位，但只包含了時移的信息。此外，強的線性相位導致了大數量的采樣點。

-因此，對殘余相位（從完整相位中提取線性擬合）進行估計，它以較低的數值計算決定了時間脈沖輪廓。

建�？偨Y—元件

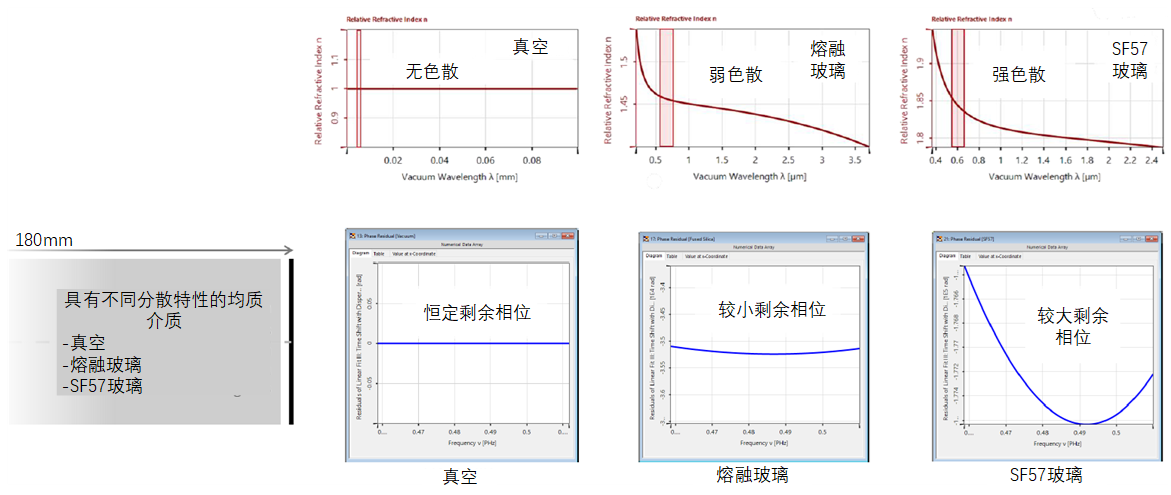

輸出脈沖--剩余相位頻率

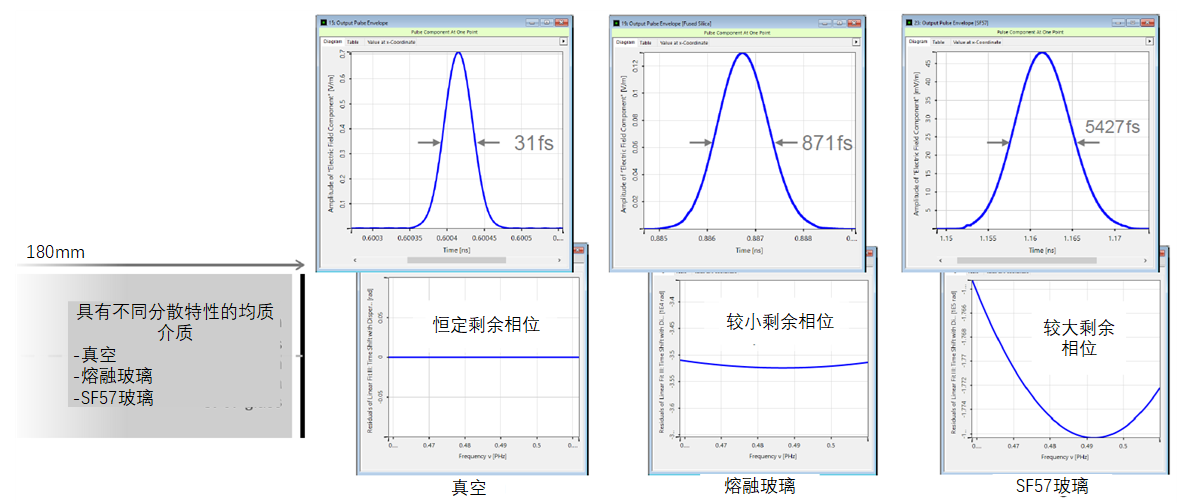

輸出脈沖—時域脈沖包絡(luò )
