VirtualLab Fusion應用：用于光束切趾的圓鋸齒光闌

摘要

各個工業部門對能量分布均勻的激光束（平頂光束）的需求越來越大。眾所周知，具有陡峭邊緣輪廓的光束更容易產生衍射波紋。這些波紋在某些光學系統中可能會(huì )增強，例如自聚焦情況下的放大。在這個用例中，我們試圖通過引入鋸齒光束切趾器來解決這個挑戰。光束切趾在高能激光器和光束傳輸系統的設計中起著關鍵作用。在高能光學系統中使用僅振幅的光闌比用沉積技術制造的光闌具有更高的耐久性。

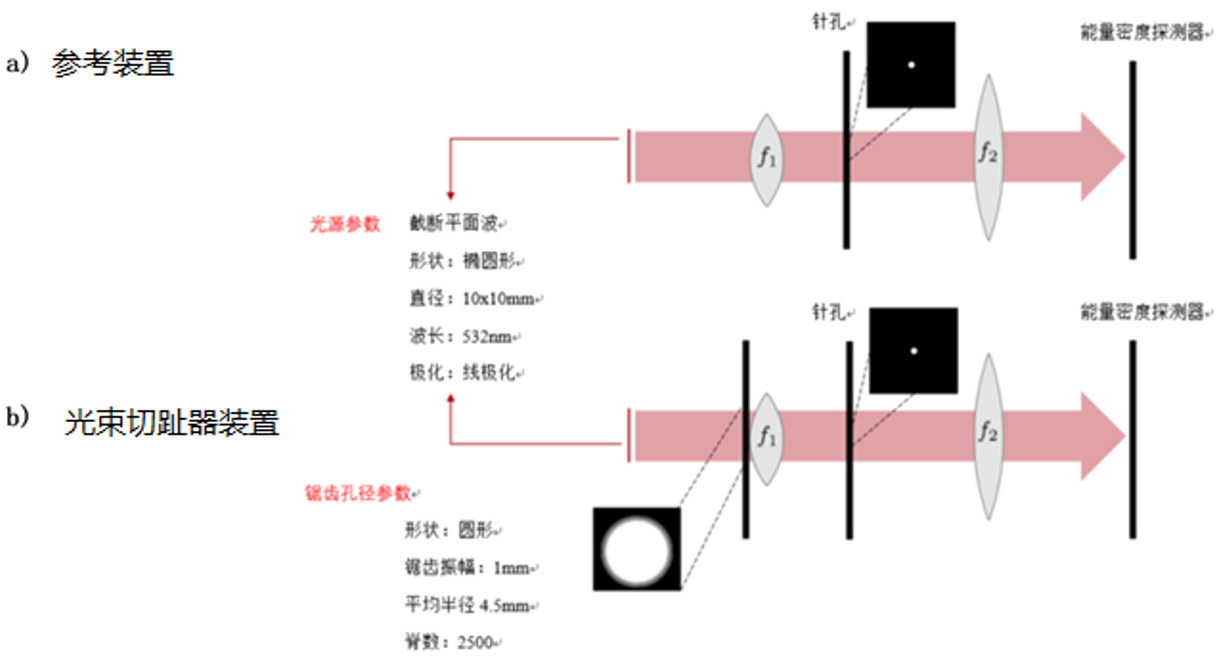

裝置示意圖

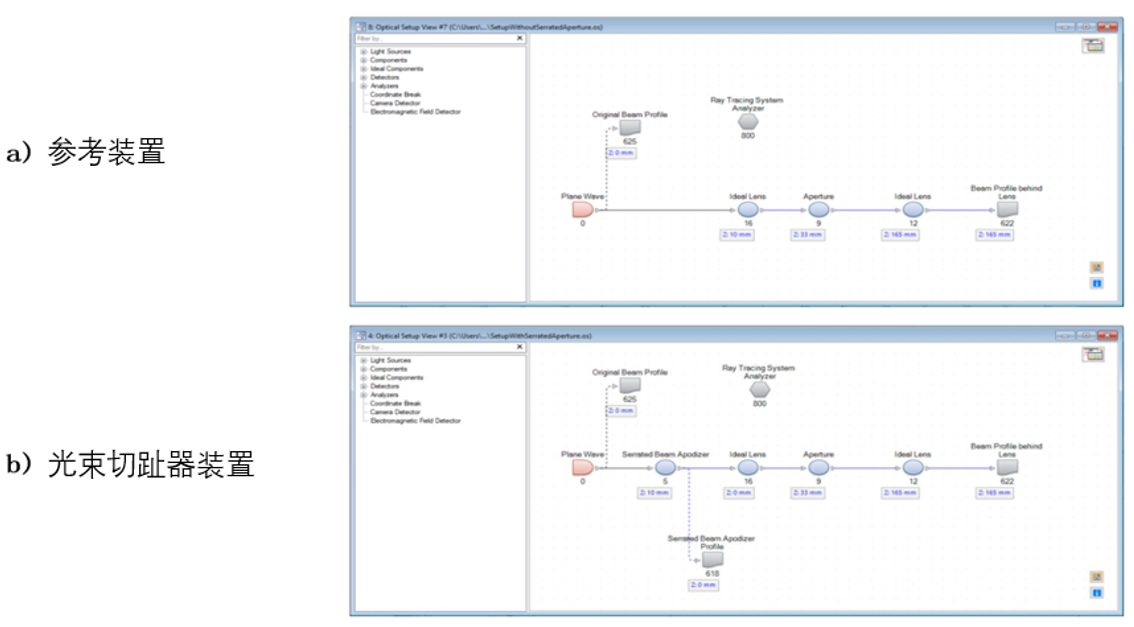

VirtualLab Fusion中的裝置概述

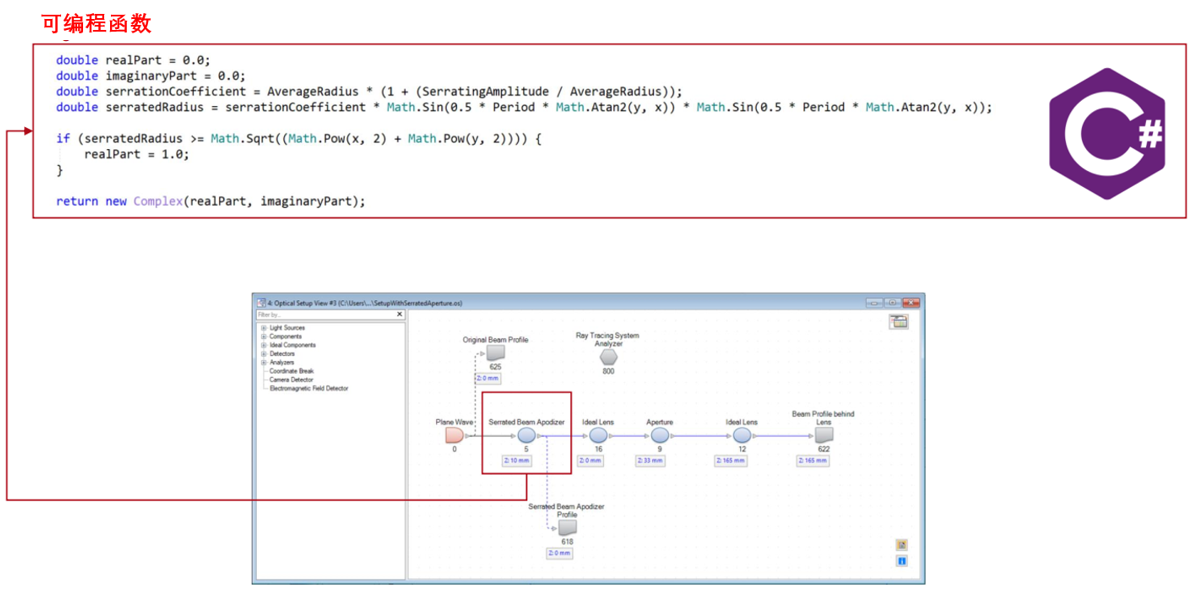

用可編程函數編程鋸齒光圈

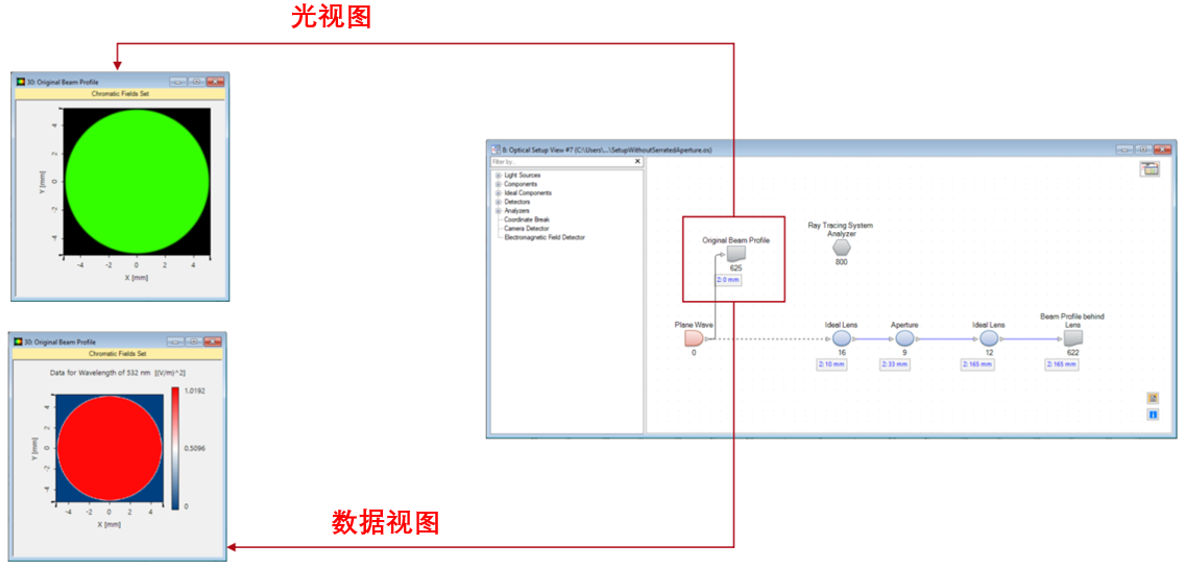

原始光束輪廓

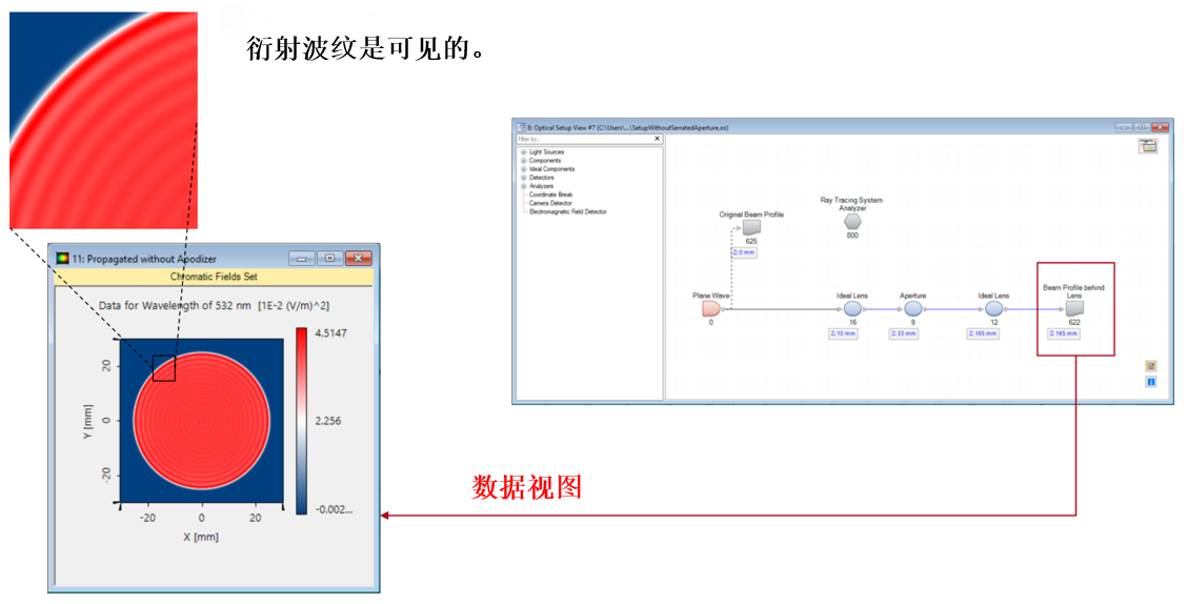

傳播光束不包括光束切趾器

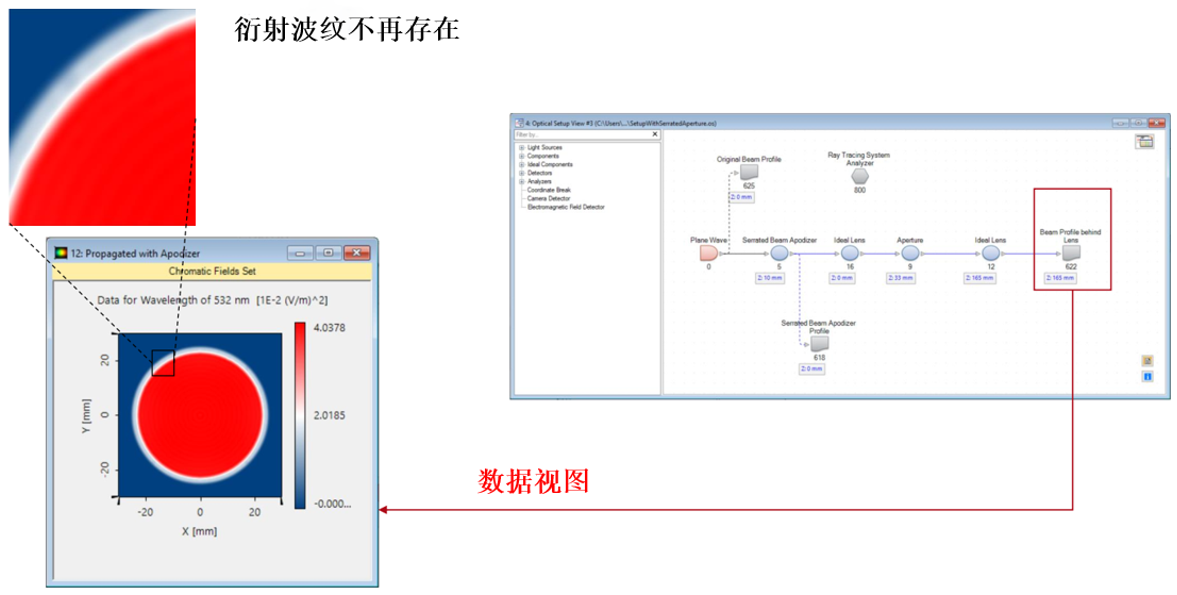

包括光束切趾器的傳播光束

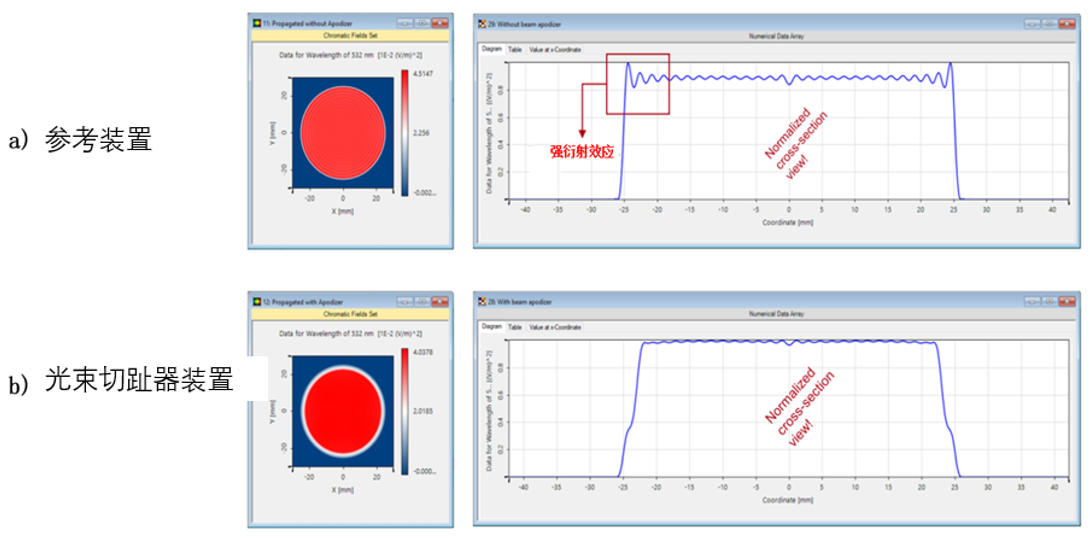

結果比較

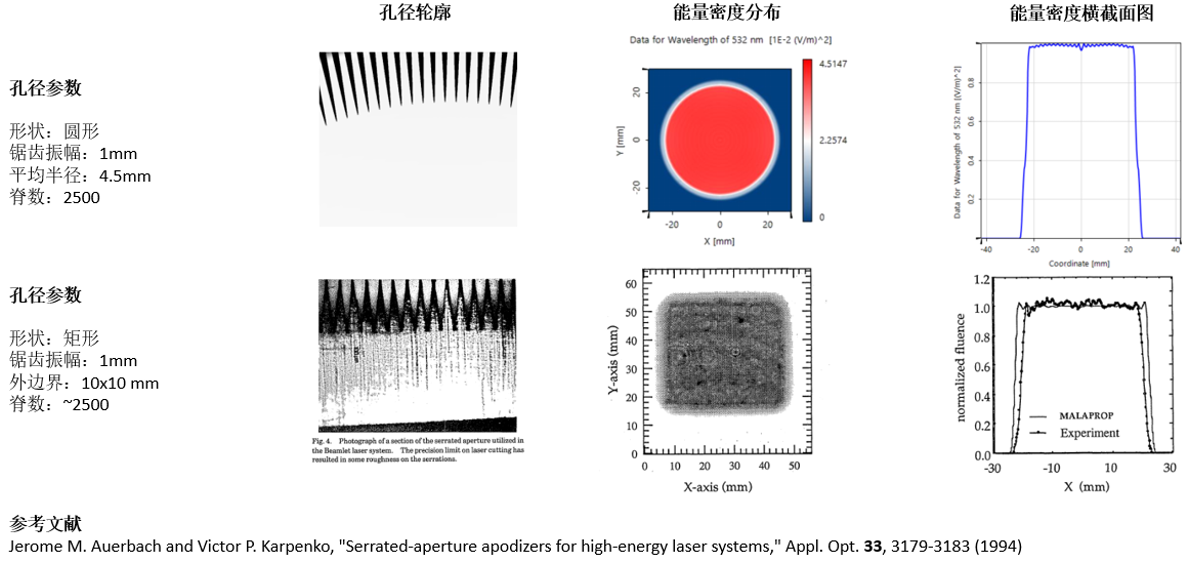

對比文獻
