      微透鏡陣列
      時間:2015-10-23 13:24來源:訊技光電作者: 技術部點擊:次打印
      演示大孔徑折射微透鏡陣列的仿真。通過周期化選項方便快捷的生成微透鏡陣列。

      關鍵字:微透鏡陣列,均勻化系統,周期化

      要求工具箱:基本工具箱

      相關片段:Snippet_011_Micro_Lens_Array

      由LightTrans公司的 Torsten Schöning, Hagen Schweitzer and Hartwig Crailsheim完成

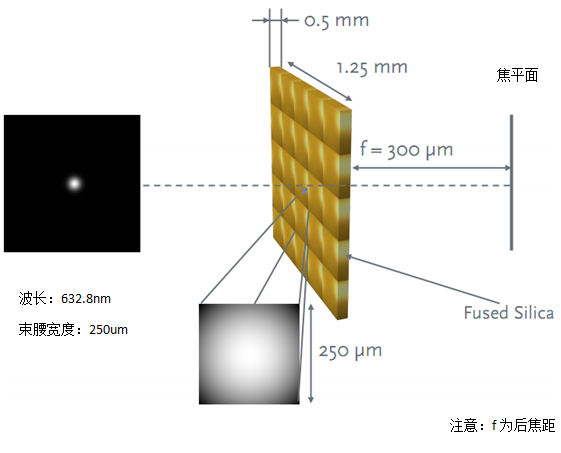

      建模任務

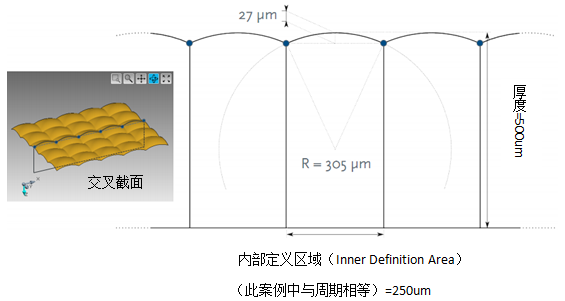

      球面透鏡:
      曲率半徑R:305um
      圓錐常數:0

      周期性選項中的光學界面的簡介

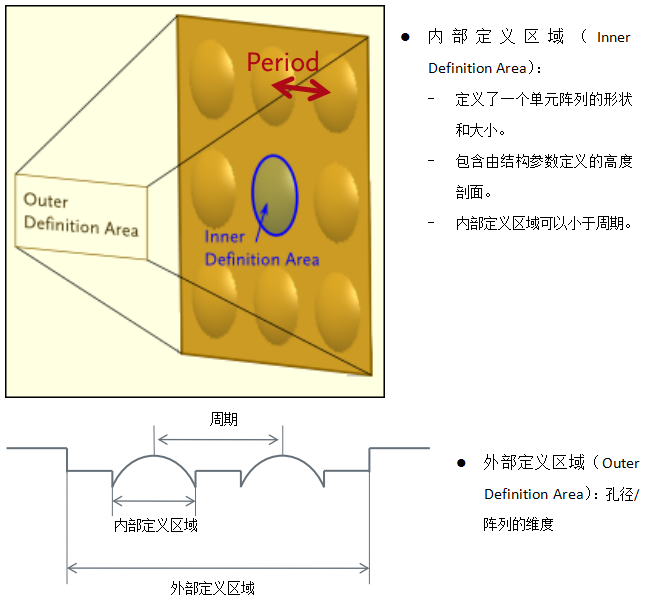

      定義1:區域

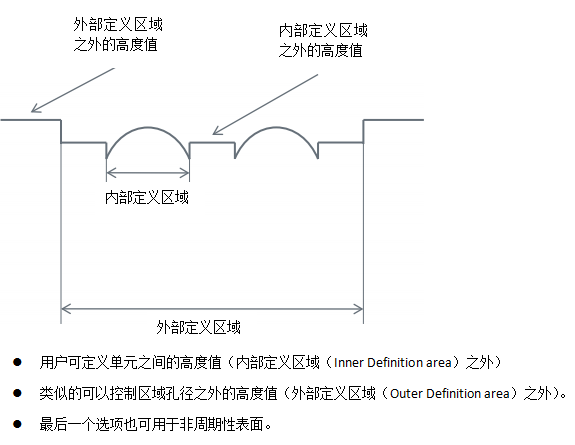

      定義2:高度

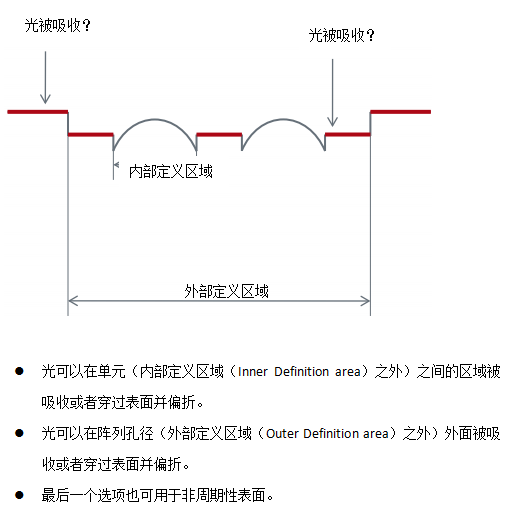

      定義3:吸收

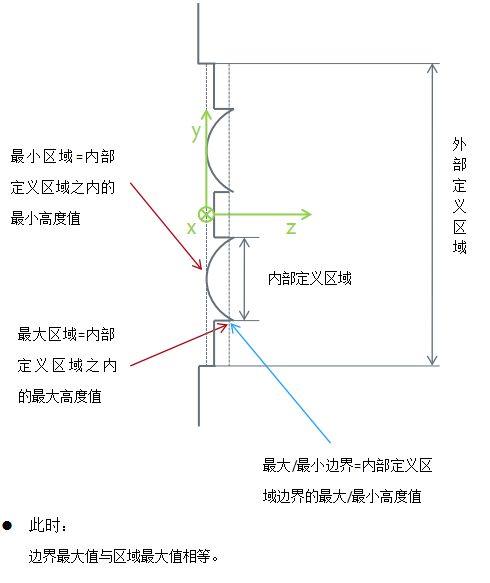

      定義4:參照

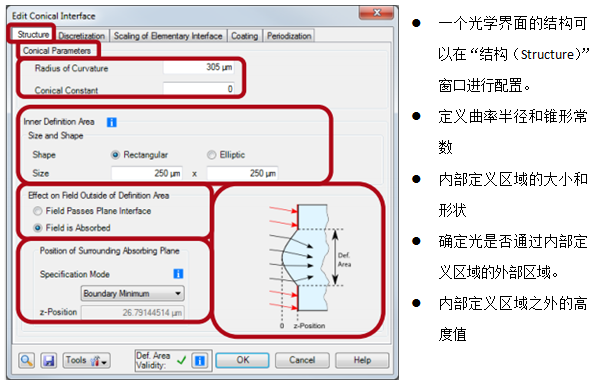

      配置1:?jiǎn)卧Y構

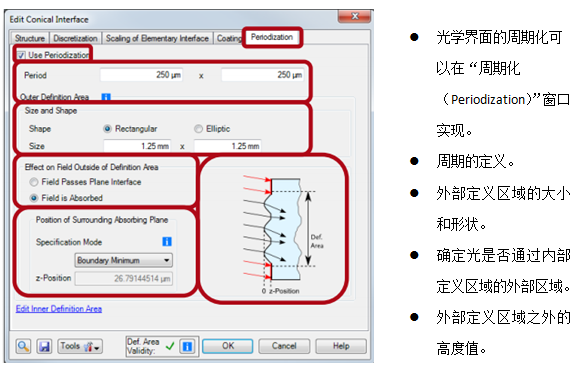

      配置2:周期化

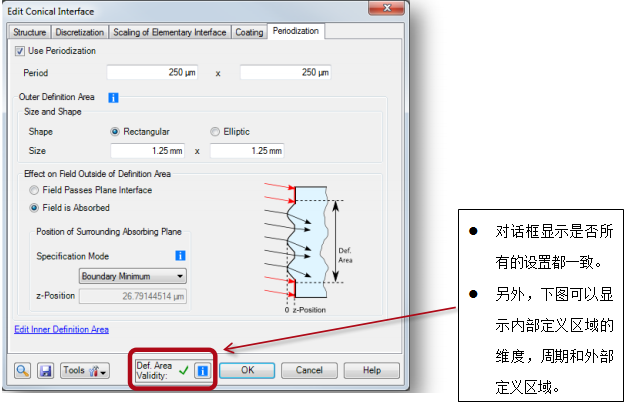

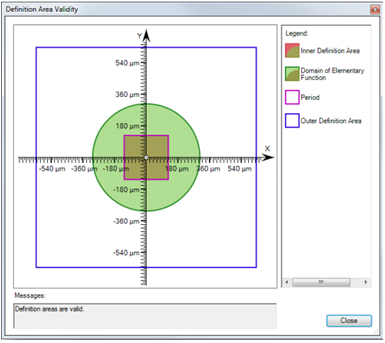

      參數的有效性1



      參數的有效性2

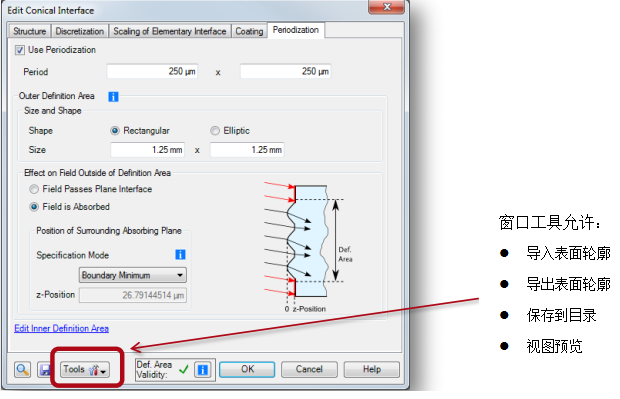

      光學界面工具

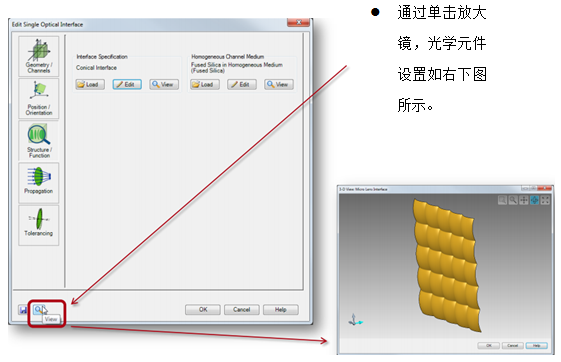

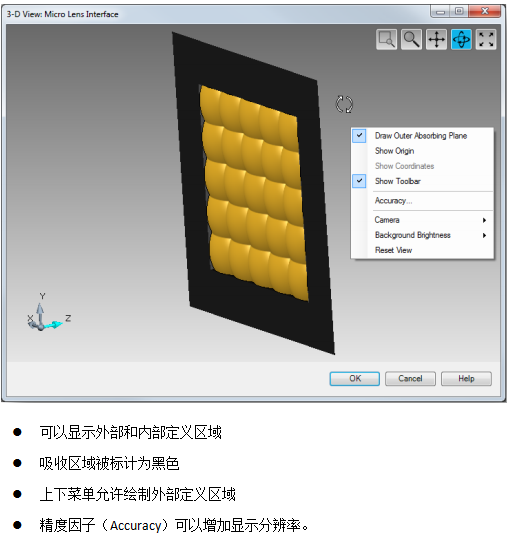

      三維視圖

      三維視圖:選項

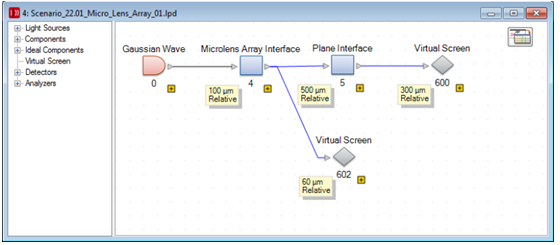

      光路圖

      結果

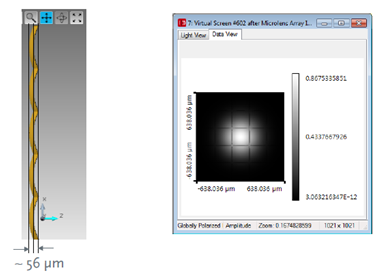

      仿真結果1

      微透鏡陣列表面后4um處(即微透鏡頂點后60um處)但仍在硅介質中的光場分布,此處陰影由折射產生。

      仿真結果2

      焦平面上的光場,右側為放大后的中心視圖。

      結論

      1.VirtualLab允許模擬各種透鏡陣列系統。

      2.可以模擬近軸和非近軸透鏡陣列并可包括像差和矢量效應。
