示例.0082(1.0)
關鍵詞：光線追跡，高數值孔徑，點列圖，光斑尺寸
1. 描述
■ 該案例中闡述了如何利用VirtualLab對一個具有高數值孔徑的透鏡系統進行分析。
■ 我們將對焦面前和焦面上對三維光線結構和二維點列圖進行討論。
■ 此外，VirtualLab可用于測量焦平面上的光斑尺寸。

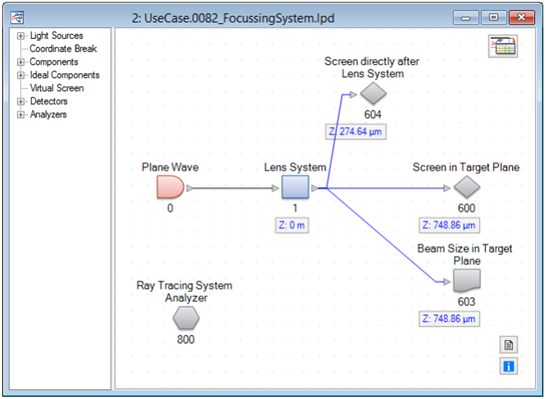

2. 系統
文件名：UseCase.0082_FocussingSystem.lpd

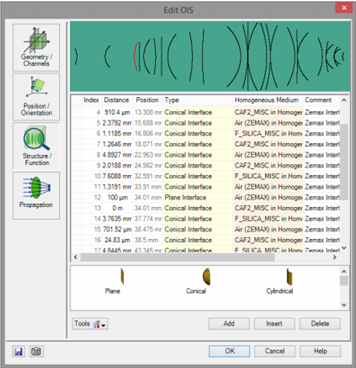

3. 透鏡系統組件編輯
■ 在光路視圖中雙擊透鏡系統元件，可以顯示元件編輯窗口。
■ 透鏡系統是由序列光學表面（OIS）定義的。
■ 每一個可選項都有獨立的參數，并可以設定。
■ 包括序列光學表面和光學介質。
4. 光線追跡系統分析器-選項
■ 分析器允許用戶指定使用光源的光線選項。
■ 可以選擇選取光線的方法：
— 在x-y-網格
— 六邊形
— 自由選取
■ 每一個可選項都有獨立的參數，并可以設定。

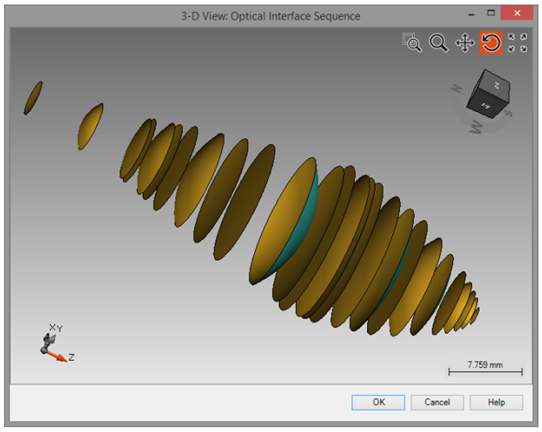

5. 系統的3維視圖
6. 其他系統參數
■ 系統由單色平面波照明
■ 照明波長266.08nm
■ 后端的探測器用來分析透鏡系統的性能：
— 一個虛擬屏直接放在透鏡系統后面。
— 一個虛擬屏位于焦平面
— 光束尺寸探測器置于焦平面
■ 焦平面位于透鏡系統后端748.86um處。
7. 光線追跡系統分析器的結果

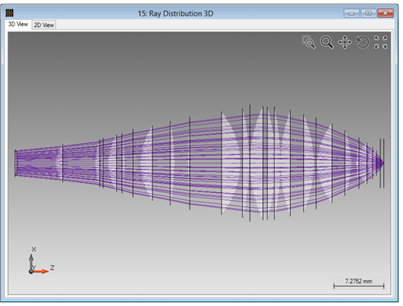

光線經過整個光學系統的三維視圖

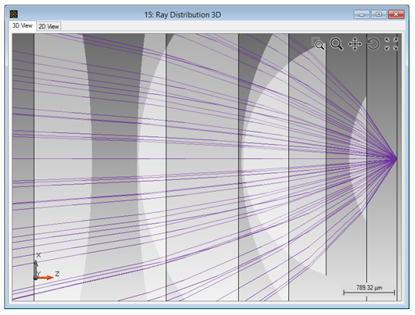

光線經過整個光學系統的三維視圖（局部放大）
8. 透鏡系統后虛擬屏的結果
■ VirtualLab可用于計算點列圖。

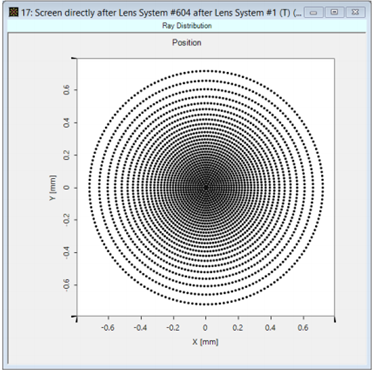

■ 左側圖片顯示了直接位于透鏡后的虛擬屏所獲得的點列圖。
■ 默認情況下光線顯示的顏色比此波長的顏色。本案例中我們使用的是非可見光。
■ 你可以通過下面的操作將背景顏色該為白色
9. 焦平面上的結果
■ 在左側圖片中可以看到焦平面上計算出的點列圖。
■ 在探測器結果（Detector Result） 標簽下，給出了光束尺寸。
■ 焦平面上的光斑尺寸為183mm
■ 此外，背景顏色也可以預先設置。
■ 該測量采用均方根（RMS）計算法。
10. 總結
■ VirtualLab Fusion 可利用新的光線追跡引擎對復雜光學系統進行分析。
■ 利用三維光線追跡我們可以對系統進行分析，并對位置等信息進行概覽。
■ 此外，系統可以直接利用光線追跡引擎進行分析。
■ 可用于評價點列圖，也可以附加其他探測器（如光斑尺寸探測器）。
|
