示例.0039（1.0）
關鍵詞：導入，數據陣列，測量，圖像
1.簡介
■ 基于一些目的，導入位圖數據或ASCII數據是有用的（例如來自測量的數據）。
■ 這個示例說明如何在VirtualLab中進一步的使用使這些類型的數據。
2. 打開導入向導
■ 在VirtualLab中，處理數據最靈活的方式是通過使用數值數據陣列（Numerical Data Arrays）。

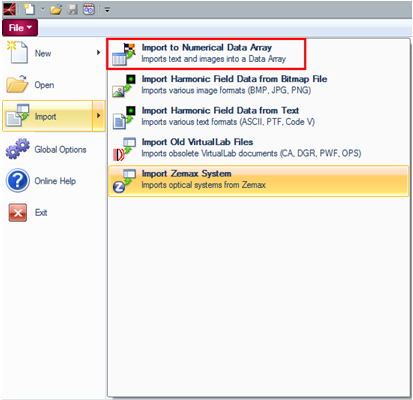

■ 數字數據陣列的導入向導通過文件菜單打開。

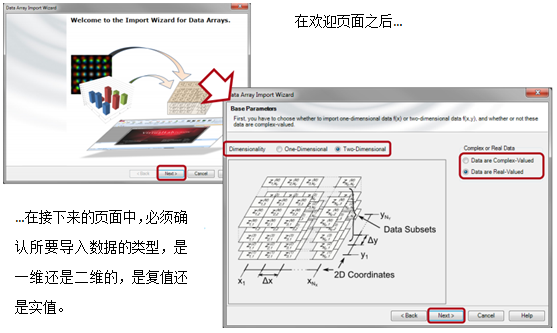

3. 一維vs二維和復值vs實值數據
4.導入實際文件

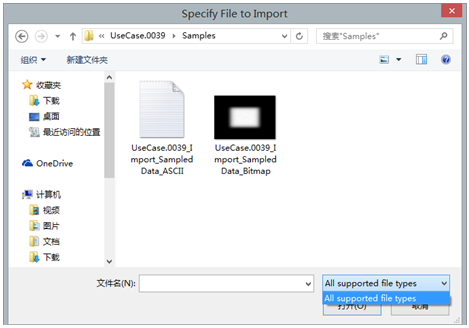

■ 當切換到下一個頁面，將會(huì )出現一個打開的對話框來選擇數據文件。
■ 在打開的對話框中，包含bitmap數據或者ASCII數據幾個可導入的文件類型。

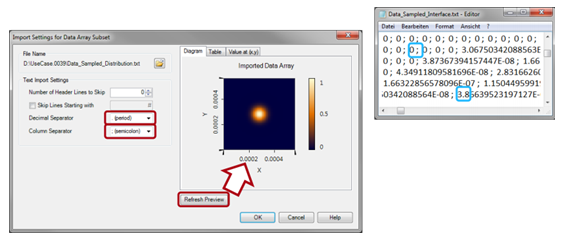

5.ASCII導入設置
■ 選擇一個文本文件（text file）打開后，為了讀取數據，需要進行一些設置。
■ ASCII分隔符必須與文本文件中相匹配。
預覽有助于驗證導入結果的正確性。

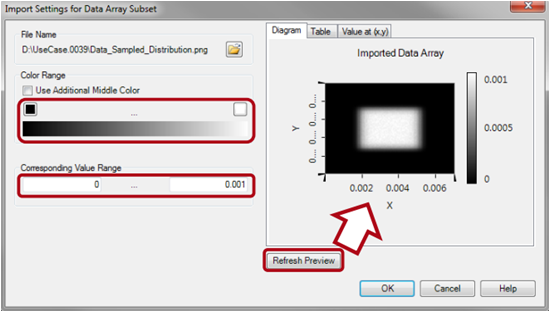

6.位圖導入設置
■ 如果導入位圖數據（例如JPG，PNG，BMP格式），也需要進行一些設置。
■ 結合值域的色域定義了導入數據值所對應的顏色。
預覽可用

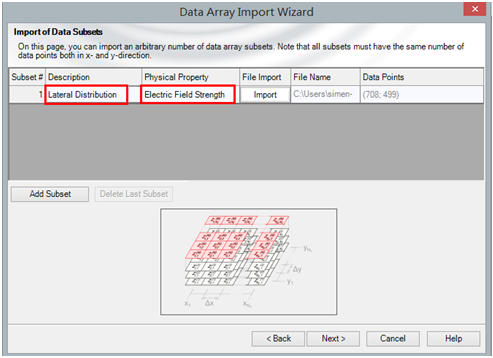

7.數據的含義
可以在當前頁面輸入關于導入數據含義的附加信息。
8.坐標設置Ⅰ
■ 因此，無論是ASCII文件還是位圖文件都不可能包含數據點的坐標信息，這些必須在一個單獨的向導頁面中進行指定。

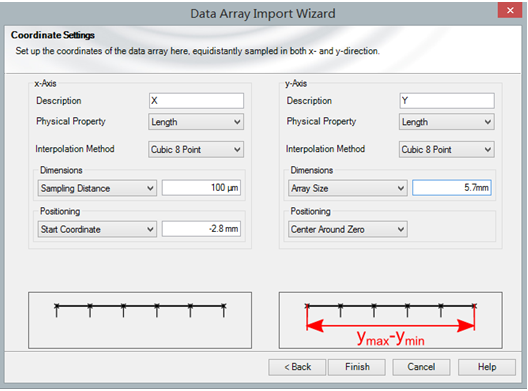

9.坐標設置Ⅱ
對于兩個軸中的每一個（在二維情況下）或對于一個坐標軸（在一維情況下），可以設置以下屬性：
■ 標簽（描述）
■ 物理意義
■ 一種插值方法
■ 兩個相鄰數據點之間的距離或整個數組大小
■ 起始坐標或標志，表明坐標應圍繞零為中心。

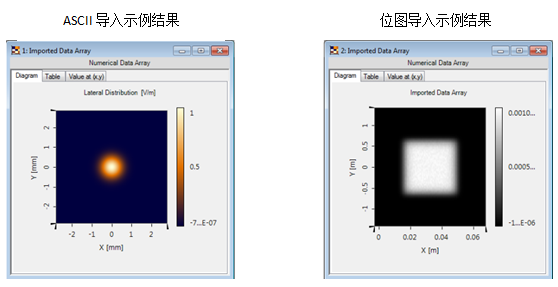

10.結果
輸入所有數據并單擊finish后，向導關閉并顯示導入的數據。
|
