用SLM和共光路干涉儀產生矢量光束

摘要

圓柱矢量光束在不同的應用中都十分有用。在此示例中，根據X.-L Wang等人在Opt. Lett. 32,3549 -3551(2007) 的工作，我們建立了共光路干涉儀光路。它由SLM、光闌、四分之一波片、光柵組合器和4f鏡頭組成。利用此光路，我們模擬了圓柱矢量光束的產生。通過改變SLM上加載的振幅透射的選定參數，我們還比較了結果的差異。

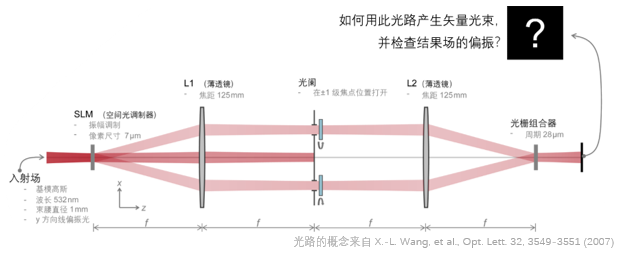

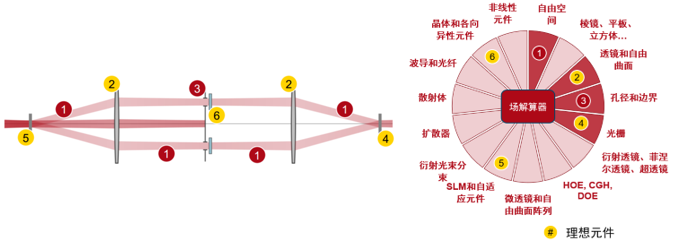

建模任務


建模任務

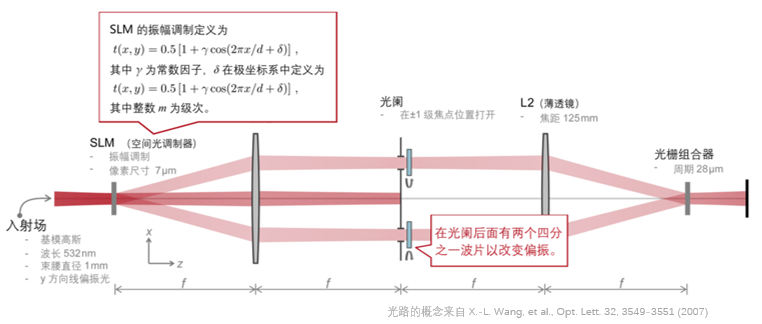

空間光調制器的功能

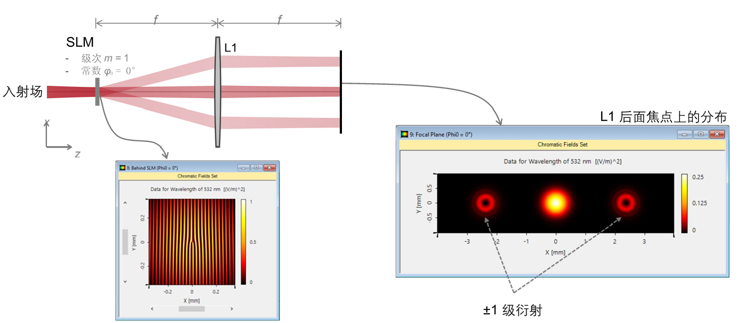

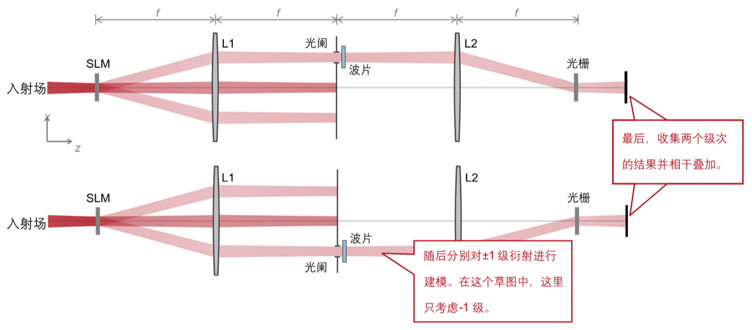

±1級衍射的單獨建模

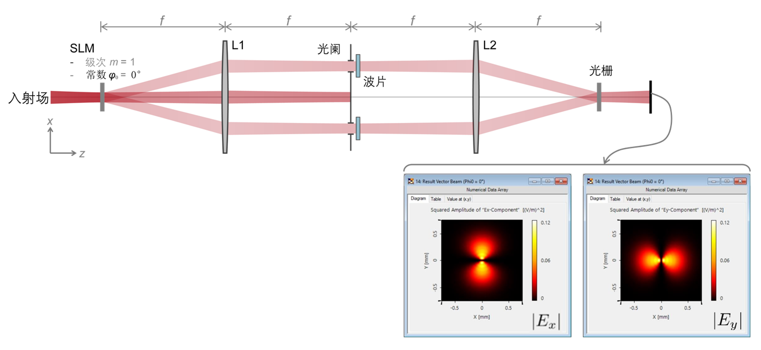

生成的矢量光束(φ0 = 0°)

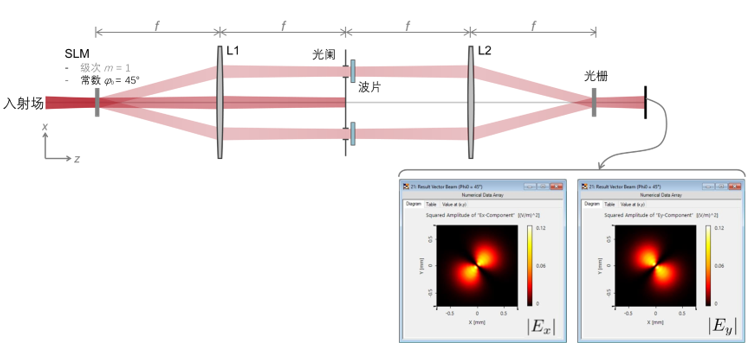

生成的矢量光束(φ0 = 45°)

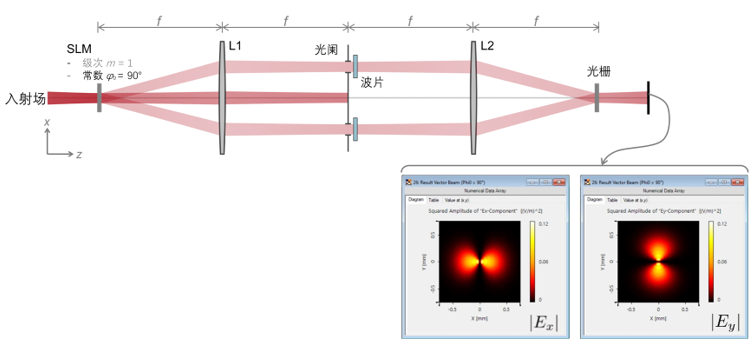

生成的矢量光束(φ0 = 90°)

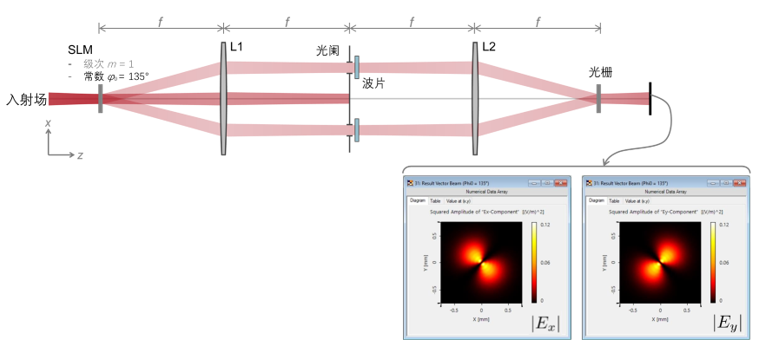

生成的矢量光束(φ0 = 135°)

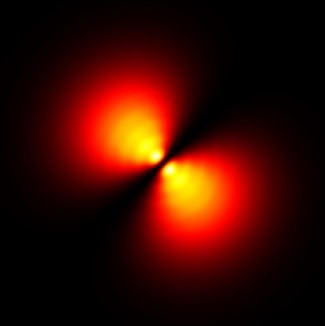

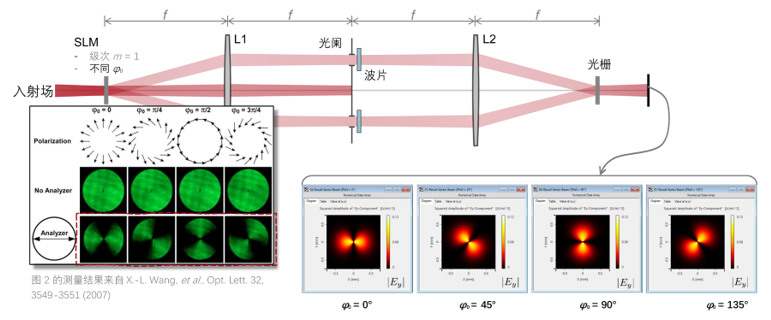

生成的矢量光束及對比

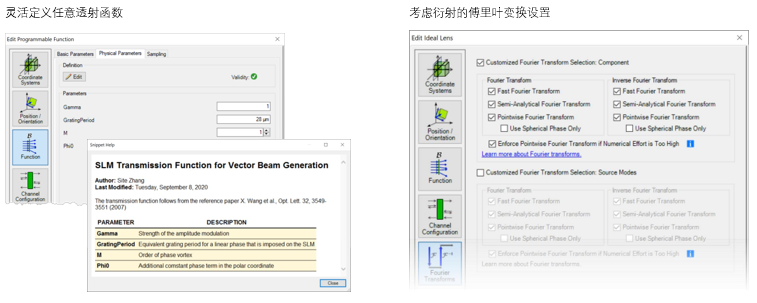

走進VirtualLab Fusion
