用自由曲面光學元件測量軌道角動量（OAM）

摘要


由于具有編碼許多(理論上是無限的)信息狀態的能力，攜帶軌道角動量(OAM)的光束在遠程通訊中十分有用。盡管有這個優勢，解碼信息（即測量OAM）通常是一個挑戰。根據M.P. J. Lavery等人的工作，我們在VirtualLab Fusion中建立了一個光路，用兩個自由曲面光學元件將OAM轉換為線性相位。通過這種裝置，我們將演示有效的OAM測量。

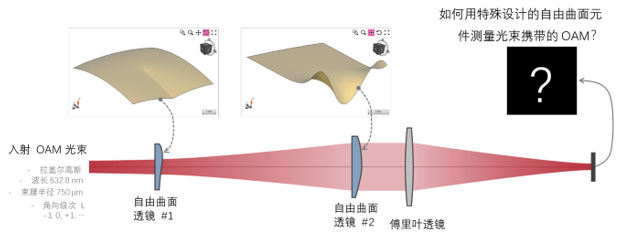

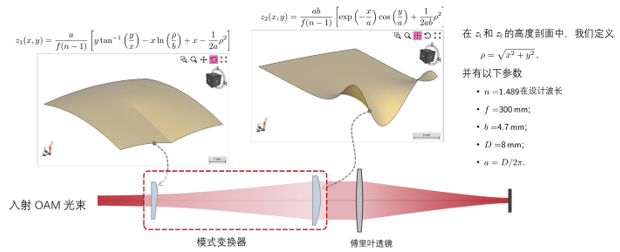

建模任務

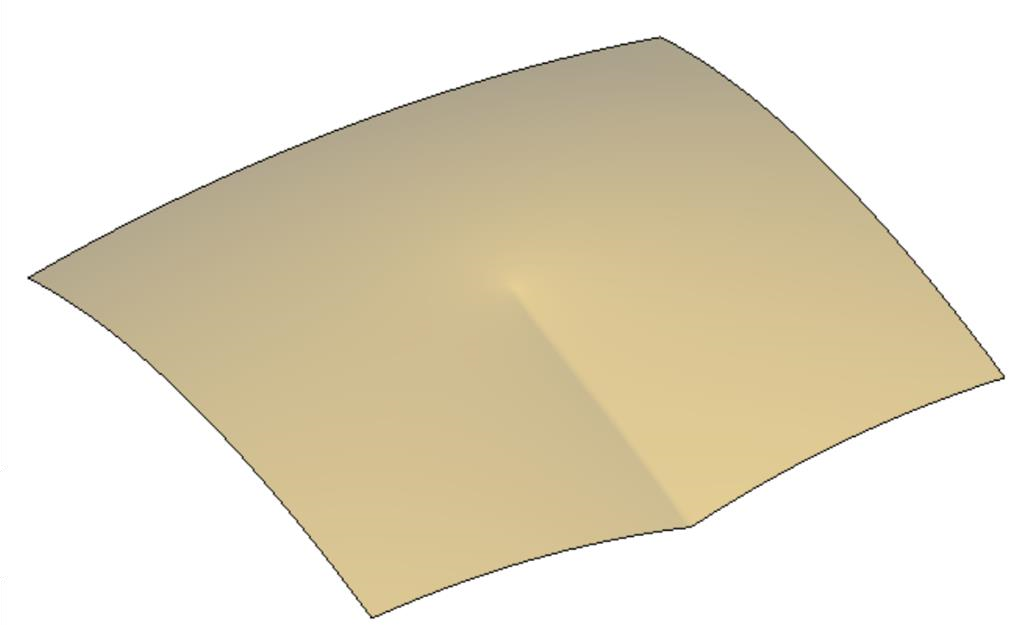

自由曲面透鏡參數來自M. P. J. Lavery, et al., Opt. Express 20, 2110-2115 (2012)



建模任務

自由曲面透鏡參數來自M. P. J. Lavery, et al., Opt. Express 20, 2110-2115 (2012)

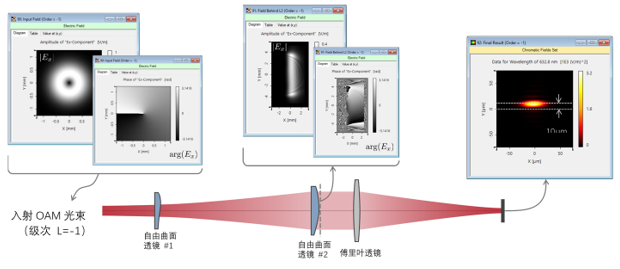

輸入L=-1的仿真結果

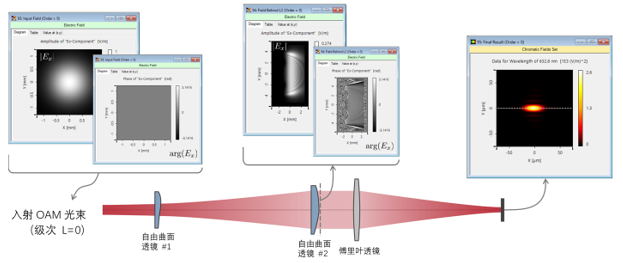

輸入L=0的仿真結果

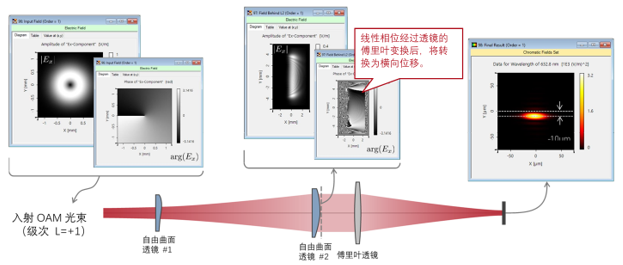

輸入L=+1的仿真結果

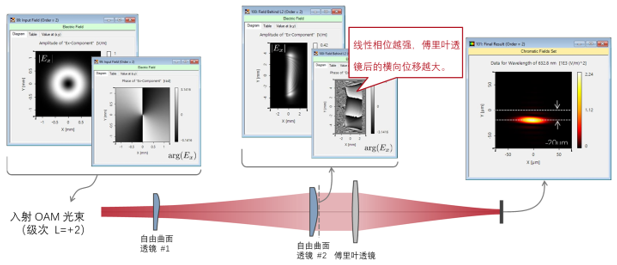

輸入L=+2的仿真結果

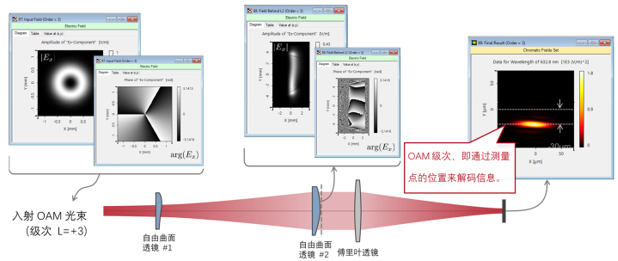

輸入L=+3的仿真結果





走進VirtualLab Fusion

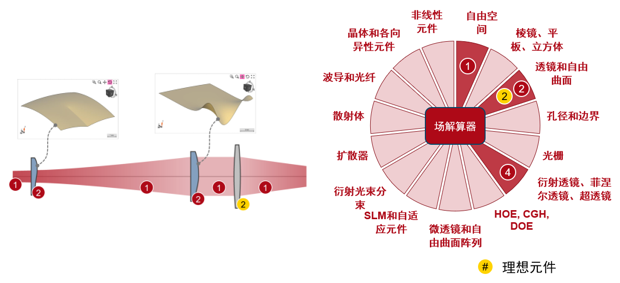

VirtualLab Fusion的工作流程

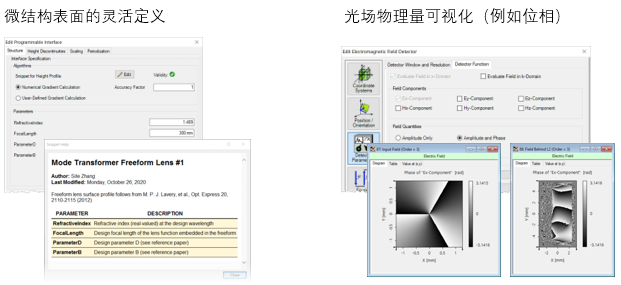

 自定義微結構表面

- 如何使用可編程界面以及示例（球面）[用例]



 正確地設置傅里葉變換

- 傅里葉變換設置 – 實例討論 [用例]





VirtualLab Fusion技術

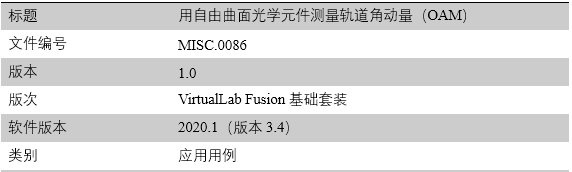

文件信息



延伸閱讀
