靈活的區域定義

摘要




在VirtualLab Fusion中，“區域” (理解為定義在平面上的有限區域，有時也是一維)的概念在整個軟件中用于多個用途：確定IFTA的理想優化區域或衍射光學評價函數探測器的評估區域，還可以定義光波導表面的光柵區域，以執行例如耦合器的功能。為了在不限制用戶的情況下涵蓋上述所有內容，VirtualLab Fusion中的區域配置非常靈活，具有多個現成選項和導入功能。在這個用例中，我們詳細介紹了區域配置的過程。

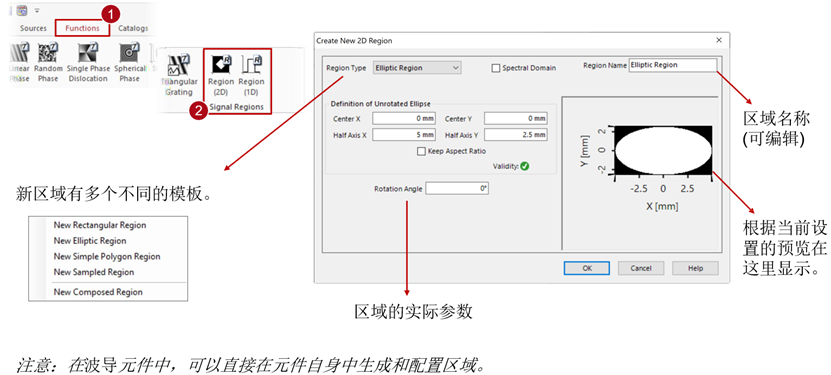

區域定義

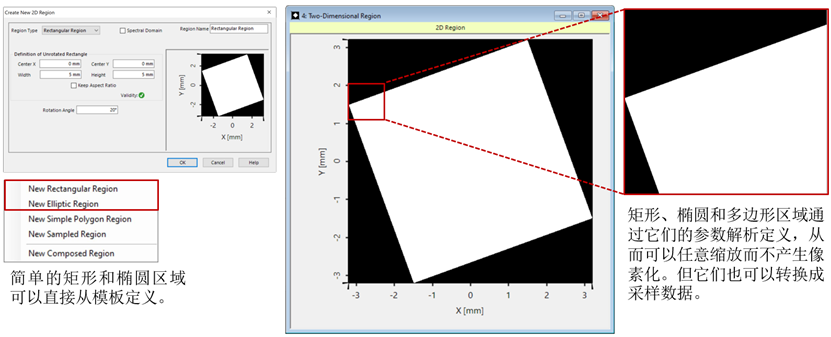

簡單區域

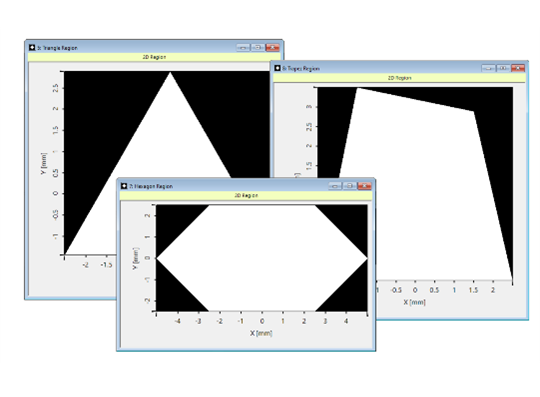

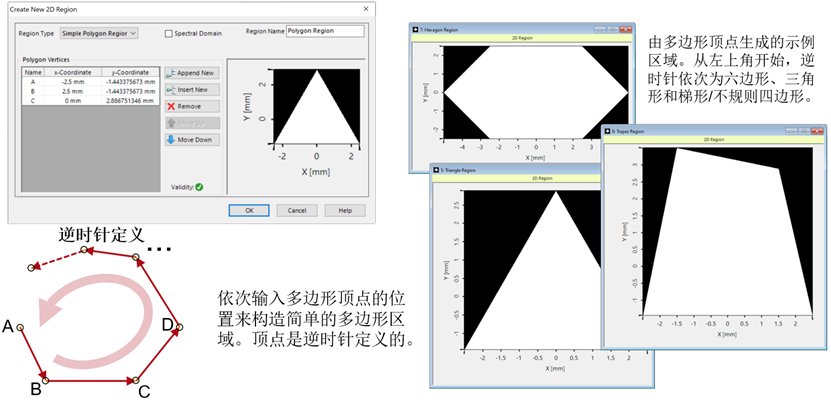

多邊形區域

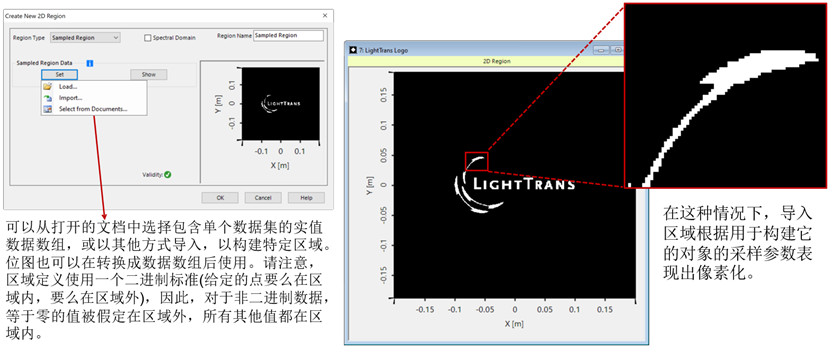

采樣區域



復合區域

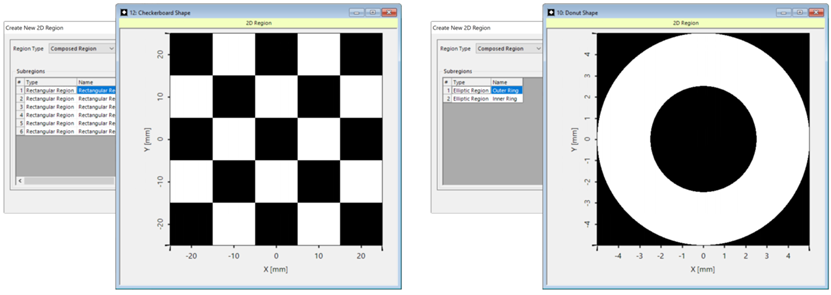

更復雜的形狀，如甜甜圈或棋盤區域，可以使用復合區域類型生成，它根據邏輯運算符組合多個單獨的區域。

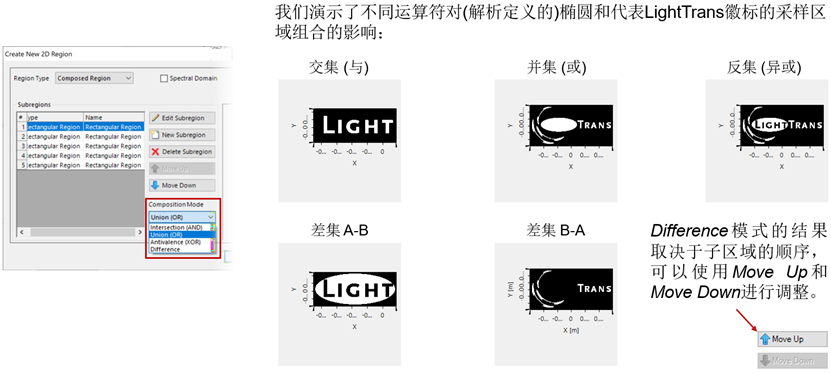

使用不同邏輯運算符組成的區域

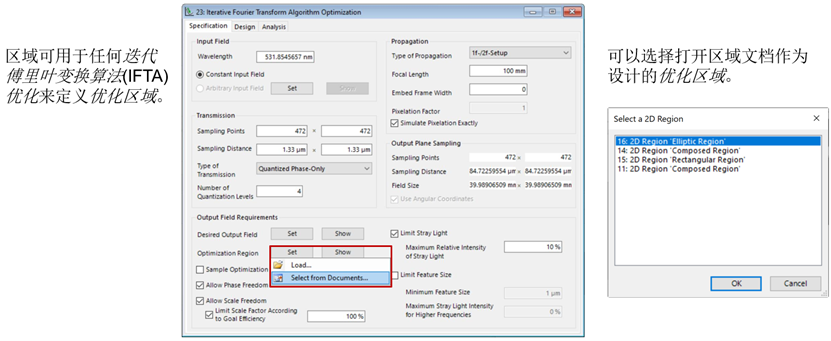

用作優化區域

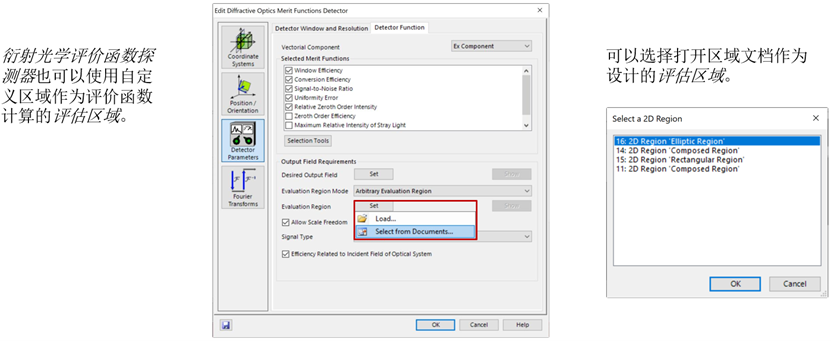

用作評估區域

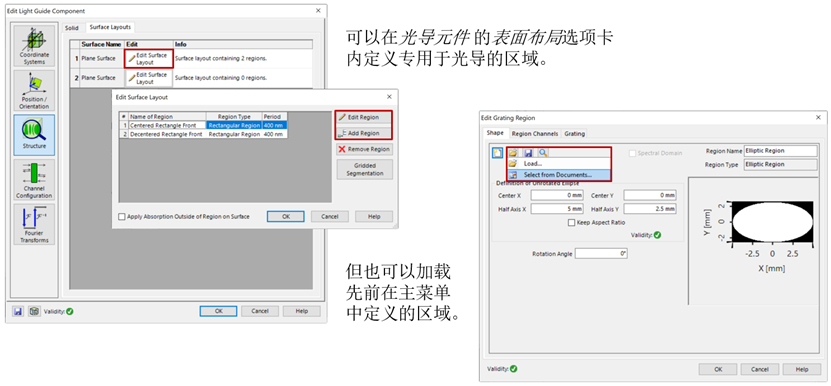

用于光導元件

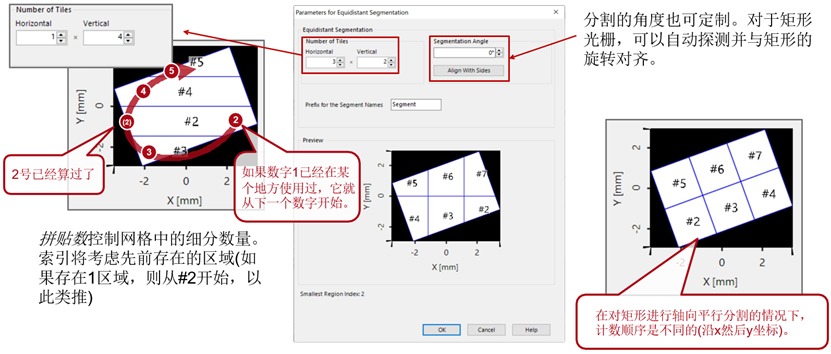

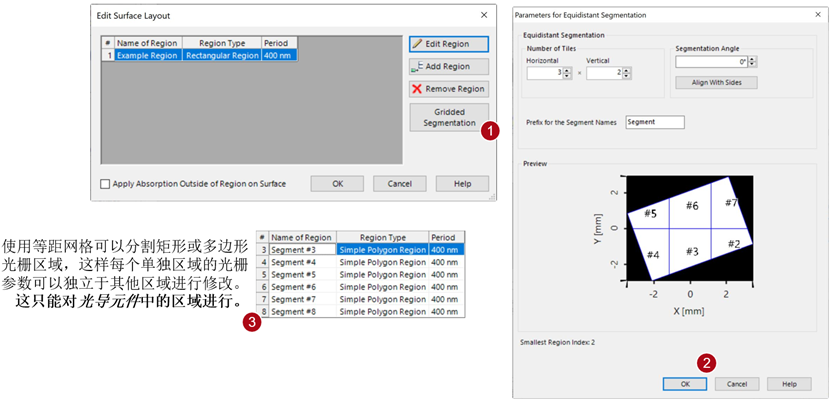

分割網格



網格分割-選項

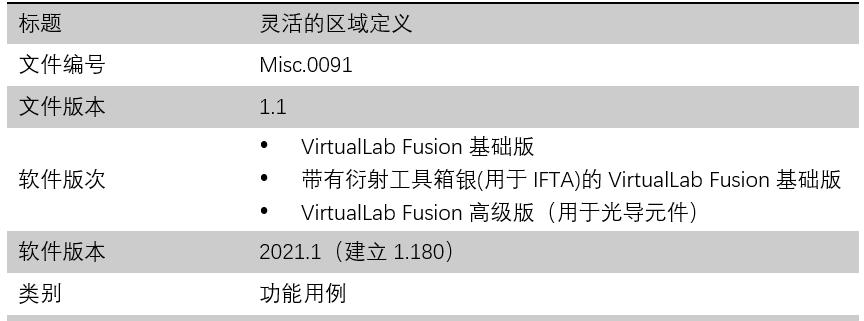

文件信息



延伸閱讀

- 光柵區域的衍射級數和效率詳述
