1. 摘要

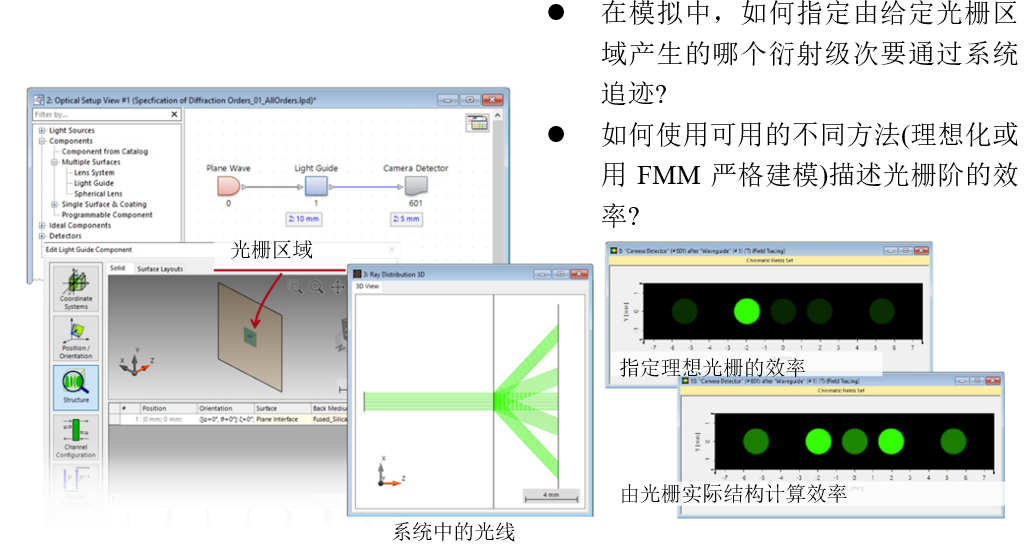

為了模擬AR和MR設備，VirtualLab Fusion 提供了光導組件。為了耦合，可以在光導的表面上定義光柵區域，并可非常靈活地對這些區域進行配置：區域的形狀、它的通道、光柵的參數和要通過系統跟蹤的光柵階數，以及用于模擬光與光柵相互作用的方法。 光柵可由用戶隨意調整。 在這個用例中，我們專注于光柵相關方面的配置：選擇要模擬的光柵級次以及其確定效率的不同機制（理想化或嚴格化）。

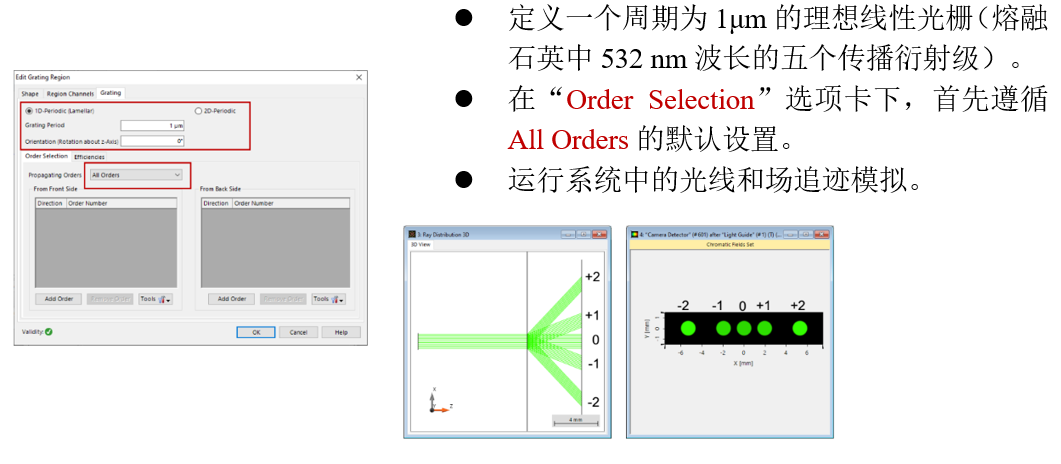

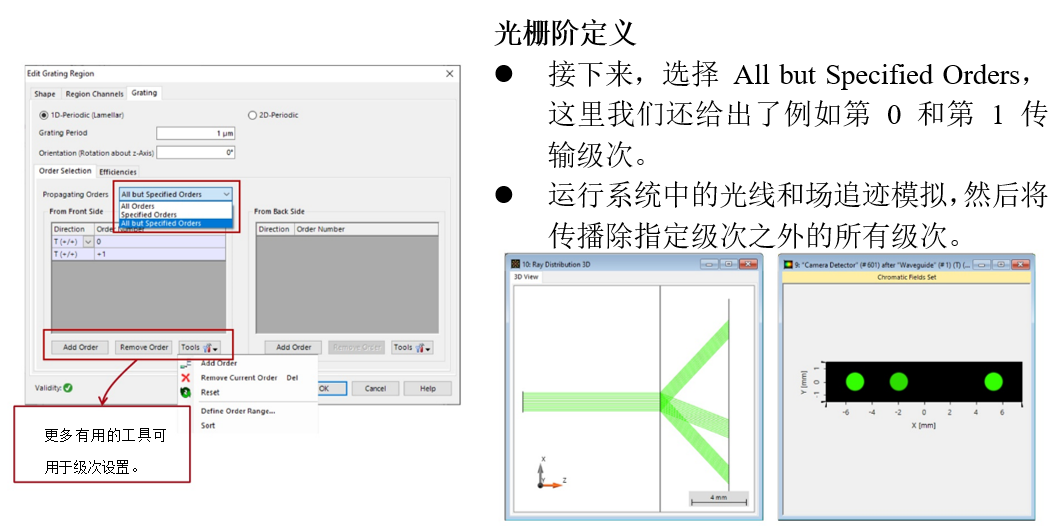

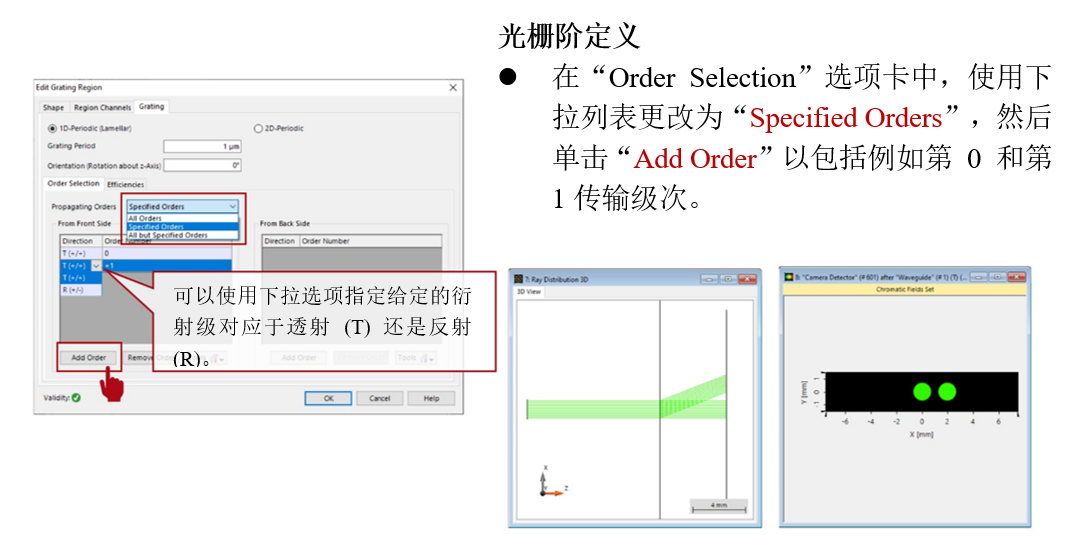

3. 系統計算

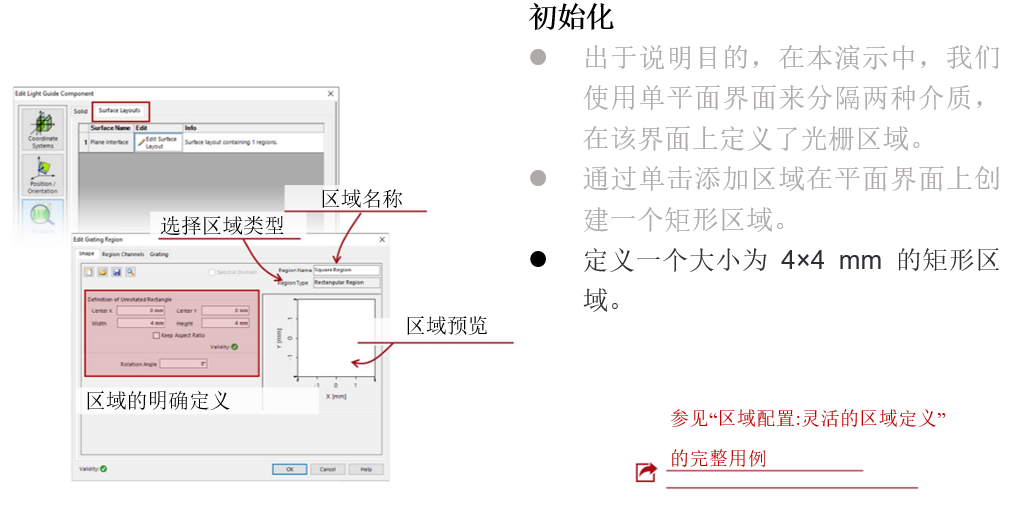

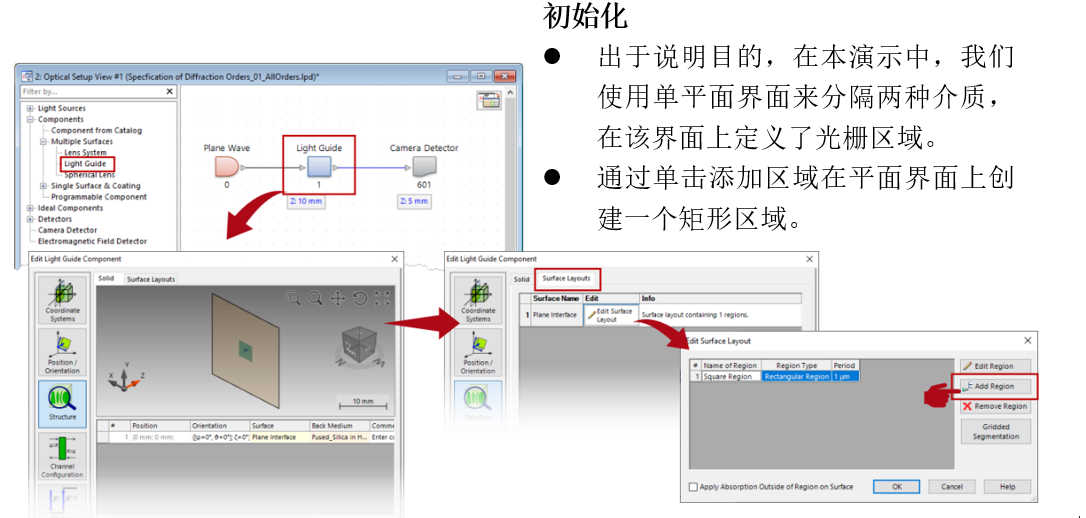

4. 區域定義
理想和真實光柵的效率設置

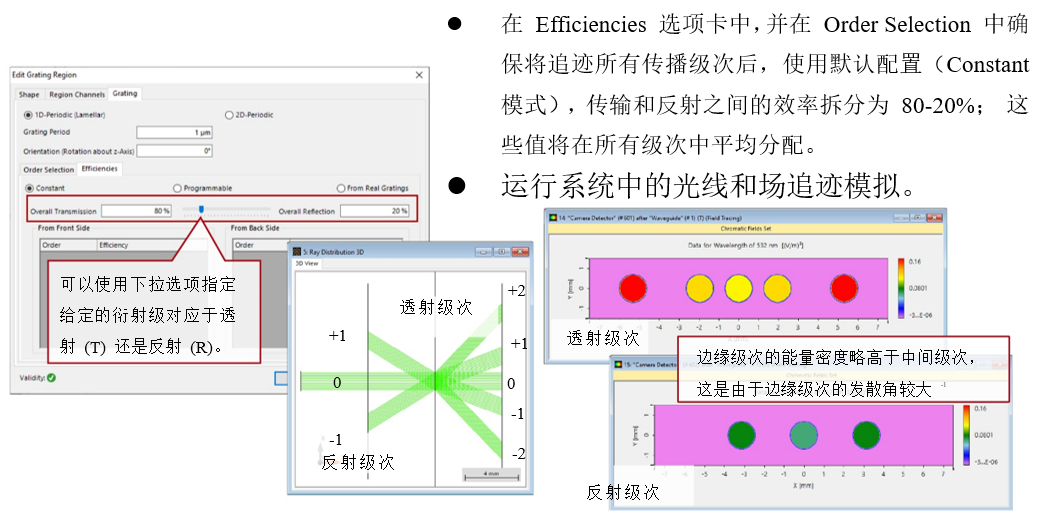

1. 理想光柵效率設置

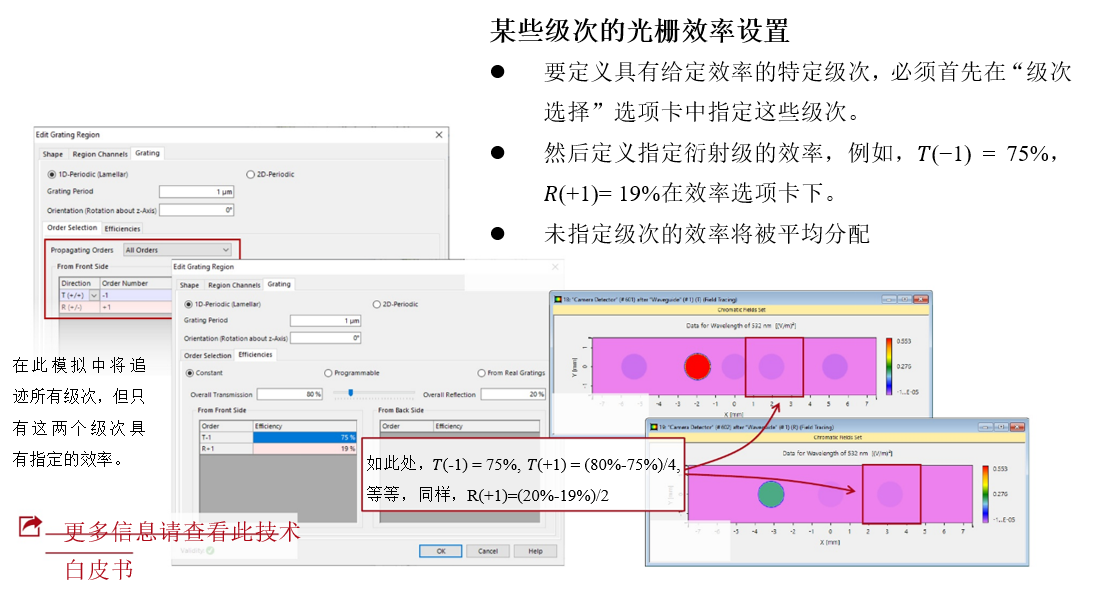

所有級次的光柵效率設置
2. 可編程效率設置
所有級次的光柵效率設置
效率的可編程選項使用與恒定選項相同的假設（參見前文），以便根據效率值建立矢量行為。
然而，可編程模式使用戶可以更靈活地分配效率值，該值取決于其他系統參數，如波長、入射平面波方向和其他用戶定義的全局參數。
編輯按鈕打開源代碼編輯器以輸入相應的代碼片段。 它還帶有一個有效性指示器和其他選項卡，例如，可以聲明附加參數（以多種數據格式）以供后續在代碼中使用。
3. 實際光柵效率設置
在對真實光柵運行一次模擬后，關于該光柵如何變換輸入場的計算信息會(huì )自動存儲在查找表 (LUT) 中，因此不必重復相同的（可能在數值上成本高昂）模擬。
如果任何可能影響光柵響應的系統參數被修改（波長、平面波方向），當再次運行模擬時，新信息會(huì )添加到 LUT。
可以保存計算出的查找表，以便以后在采用相同光柵和配置的相同或不同系統中使用

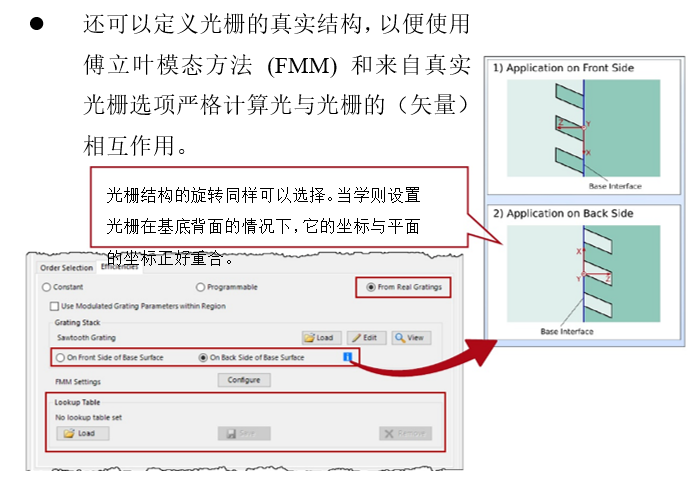

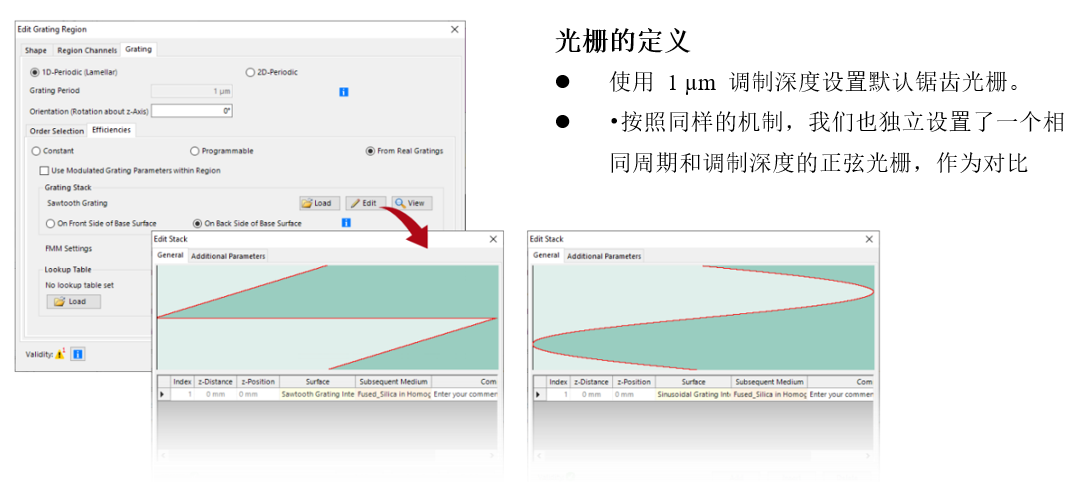

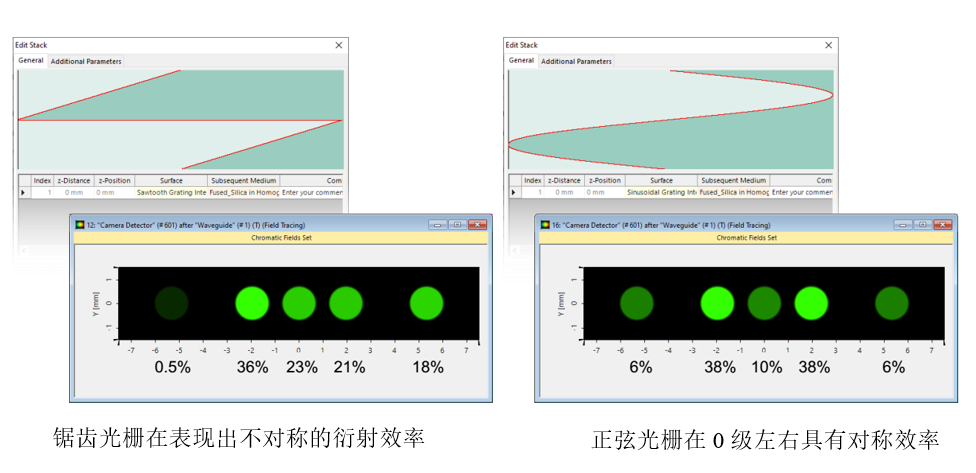

4. 真實光柵結構的配置
5. 場追跡仿真
6. 文檔信息
更多信息
- Flexible Region Definition
- Configuration of Grating Structures by Using Special Media
- Configuration of Grating Structures by Using Interfaces
|
