使用1D-1D EPE的光波導布局設計工具

為增強現實和混合現實應用設計光導器件極具挑戰性，由于角譜模式的完全混合，以及系統中大量的自由參數，這使得用“蠻力”方法來優化參數幾乎是不可能的�？焖傥锢砉鈱W(xué)建模和設計軟件VirtualLab Fusion用Light Guide Toolbox Gold Edition為您提供了幾個系統的設計工具，幫助光學工程師以更可控的方式一步一步地解決設計過程。這些系統的設計工具涵蓋了器件的布局，以及耦合和EPE區域的光柵參數。

在這里，我們關注兩個與布局相關的工具:k-Layout Visualization和Layout Design，適用于具有可分離的1D-1D出瞳擴展和1D周期光柵結構的設備，如Hololens 1。觀看下面的用例，了解更多關于它們令人興奮的潛力!



波導布局設計工具

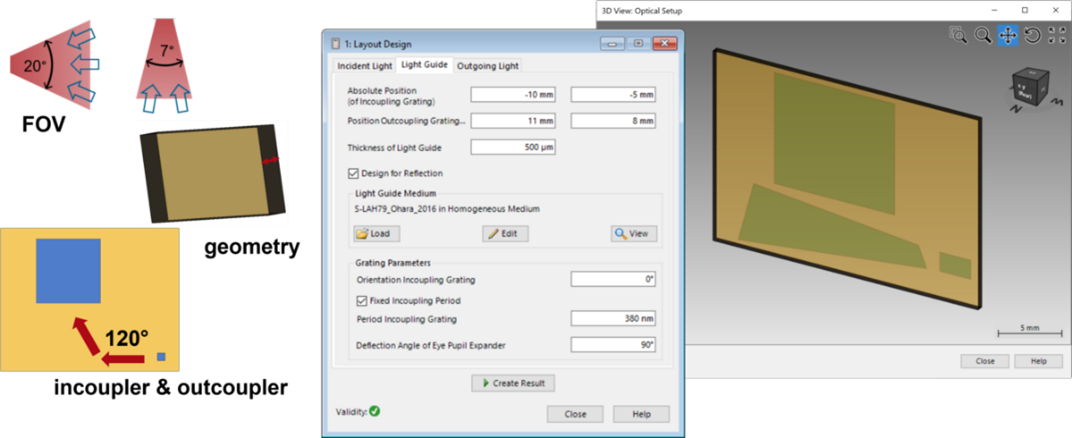

布局設計工具根據所需的規格允許設計一個定制的“Hololens 1”近似增強或混合現實系統。



K域可視化圖

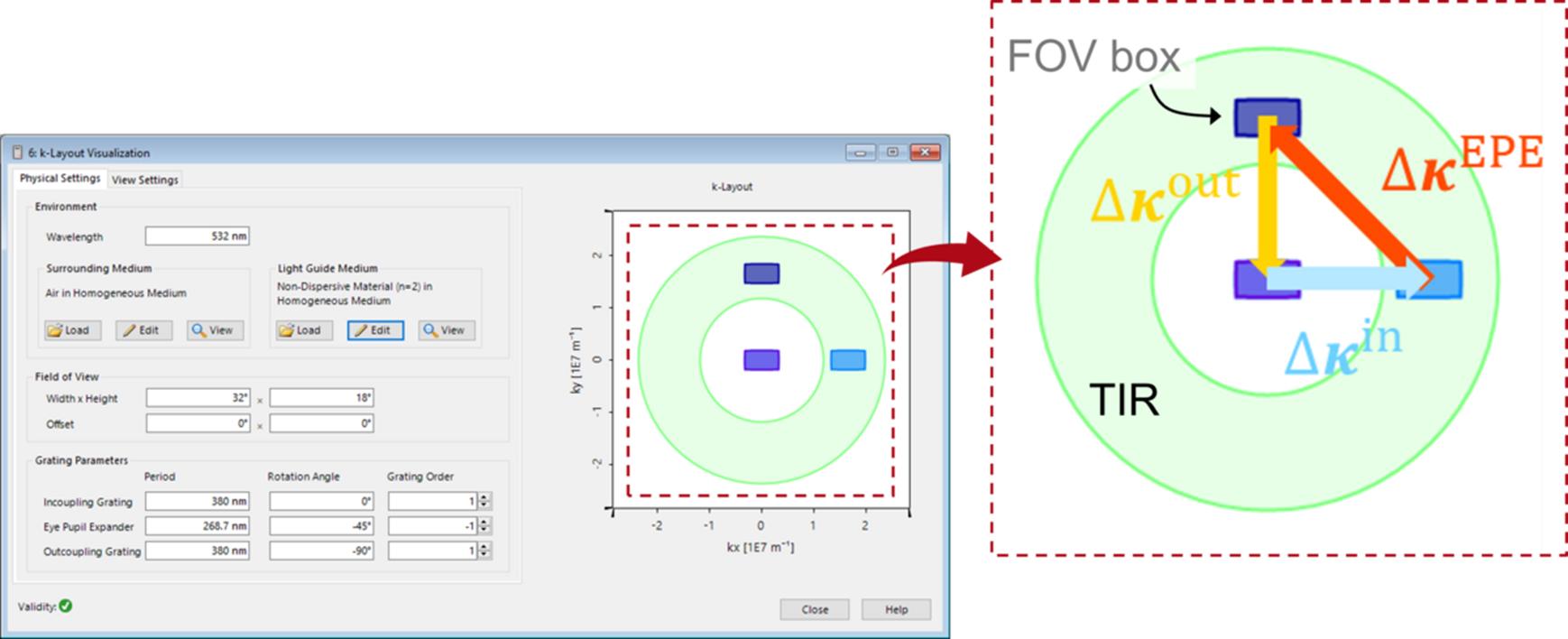

本用例解釋了k-Layout可視化工具中使用的物理概念，并演示了其用法。
