光導布局設計工具

摘要




隨著增強和混合現實(AR & MR)技術的發展，光波導器件已成為人們越來越關注的對象。為了幫助光學工程師設計這樣的系統，VirtualLab Fusion提供了幾個系統設計工具，將任務分解成一個受控的、循序漸進的過程。在這個用例中，我們演示了布局設計工具根據用戶的規格自動生成“Hololens 1”類型(線性光柵下的1D-1D孔徑擴張)系統的功能。

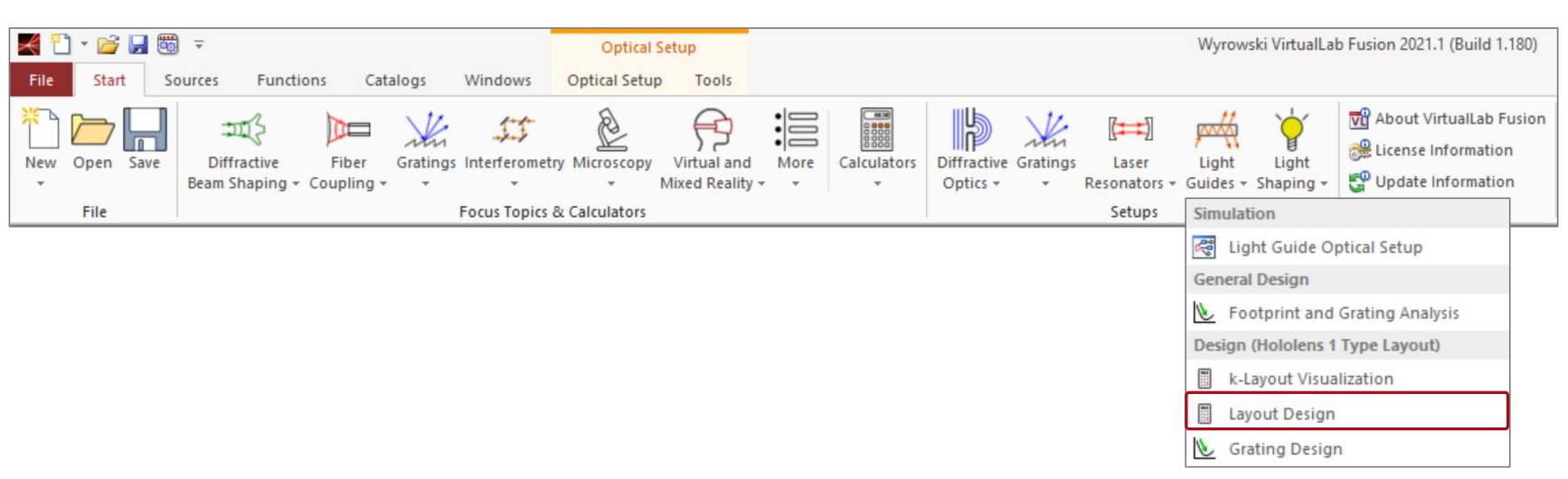

打開AR&VR布局設計計算器

 布局設計工具（Layout Design tool）是Light Guide Toolbox Gold Edition中的一個特殊計算器。

 它是在Start ribbon 主窗口的Light Guides部分初始化的。

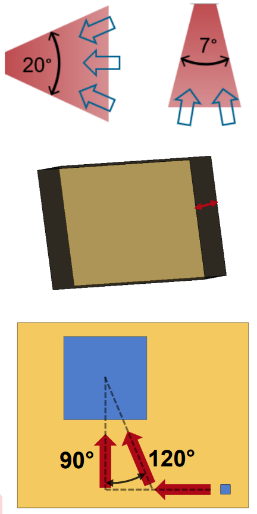

布局設計——設置參數



 視場范圍（FOV）

 輸入輸出耦合區域的位置和方向

 導厚度

 目瞳擴張(EPE)偏轉

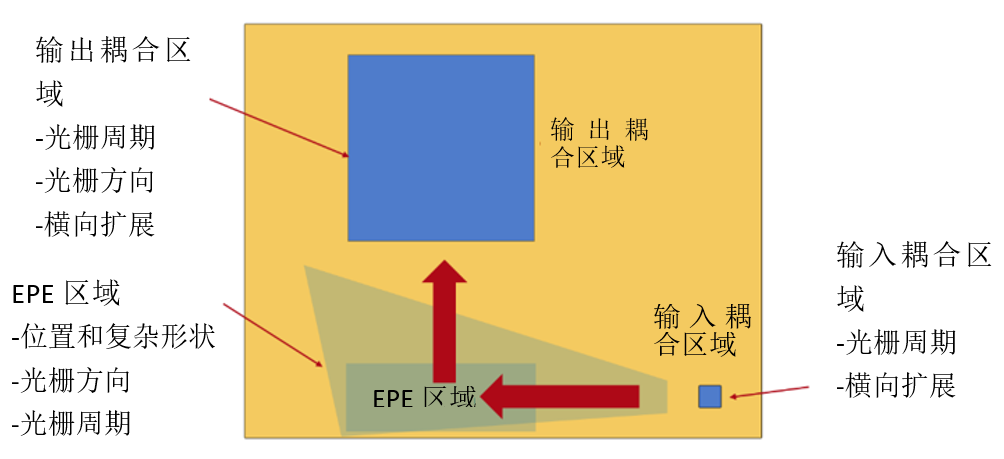

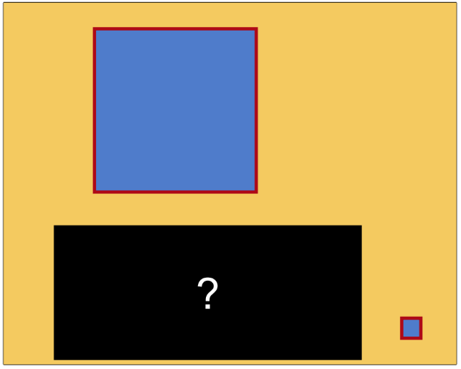

布局設計——計算參數






光波導光學設置的自動生成

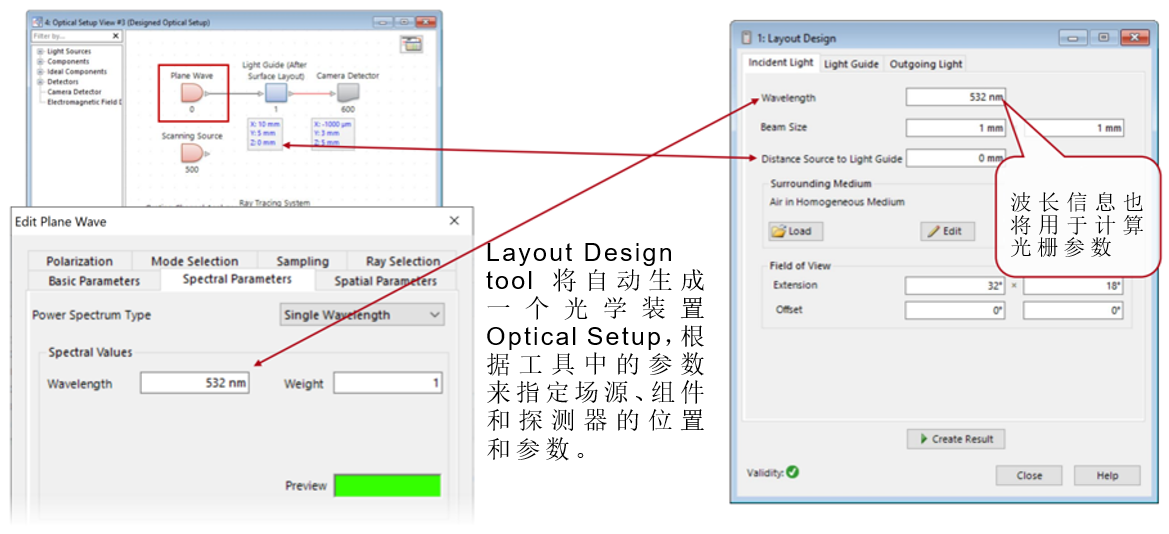

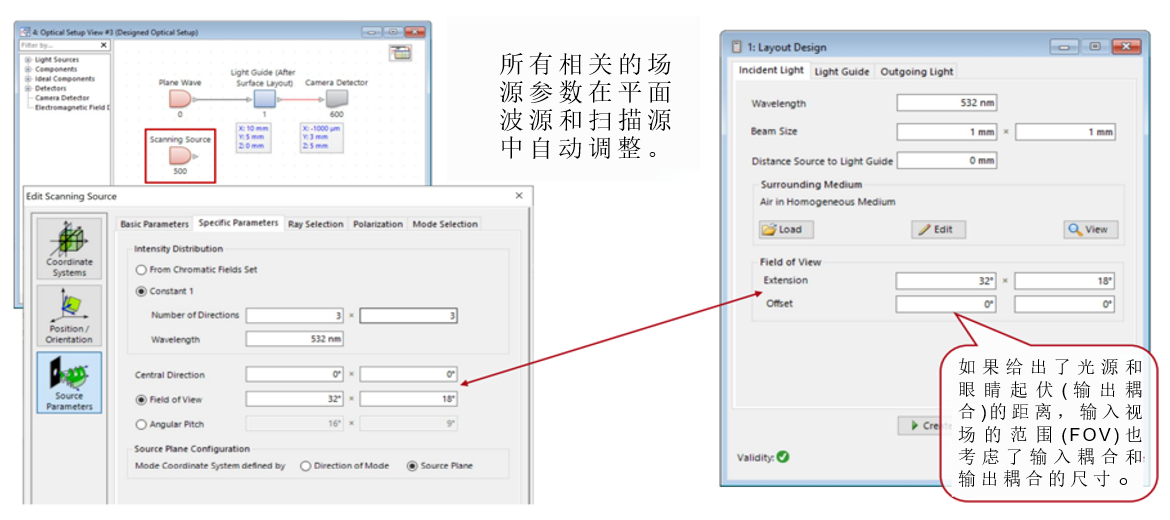

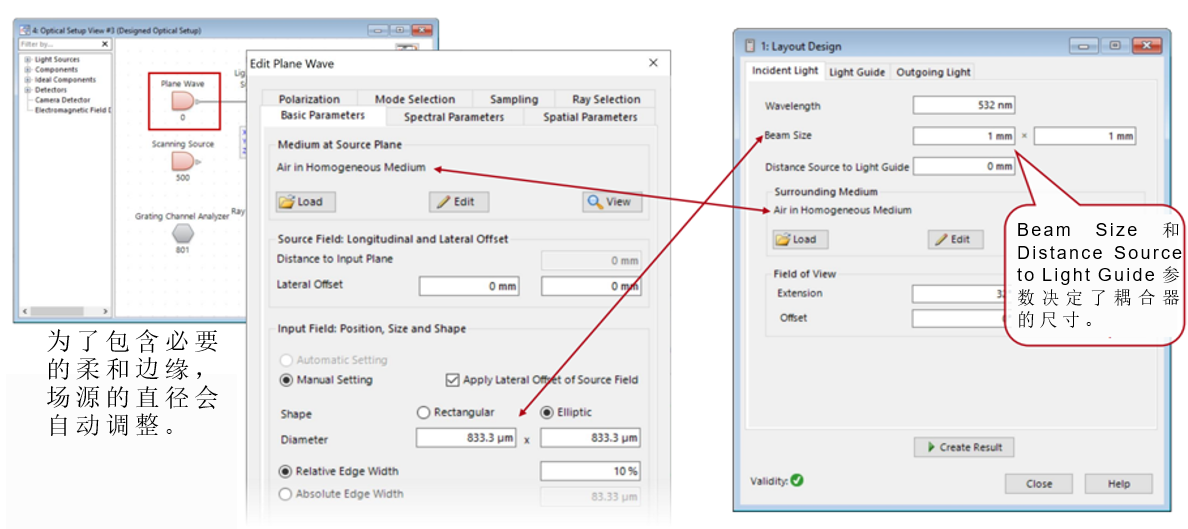

平面波源規范





掃描場源規格

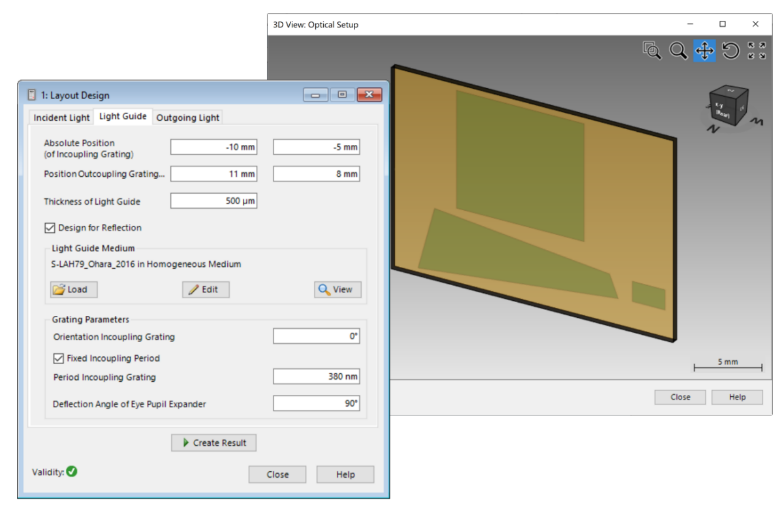

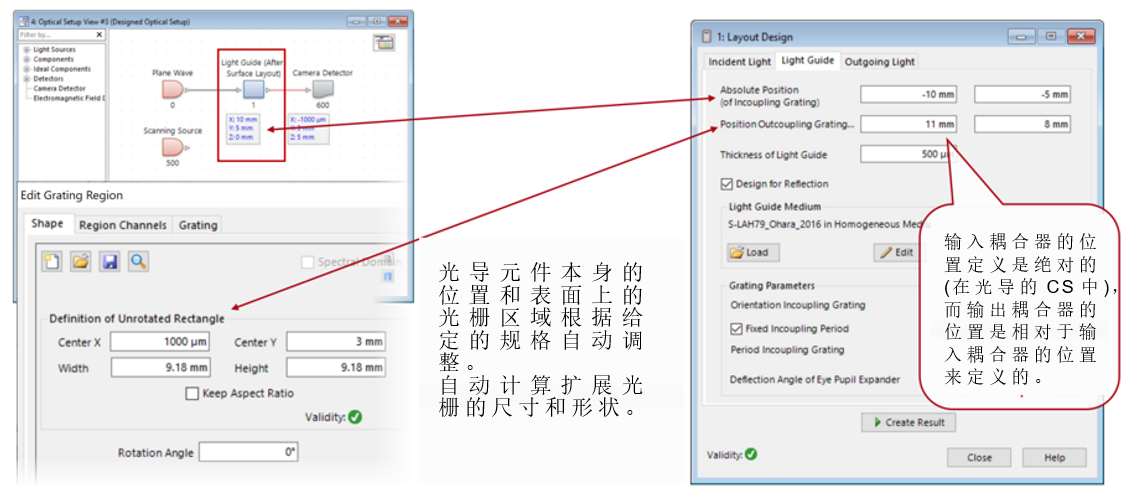

元件和光柵區域的定位

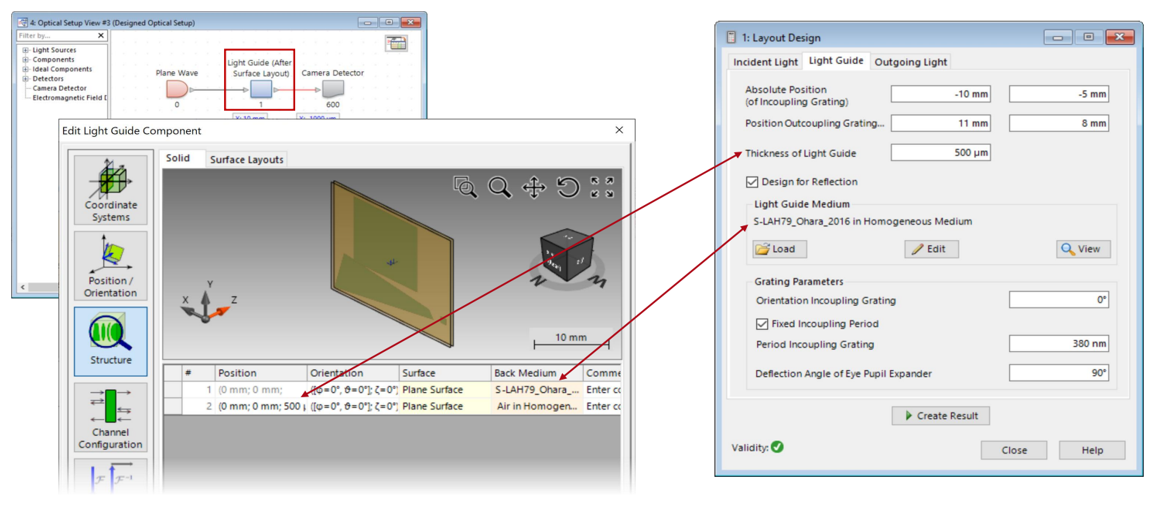

光導參數

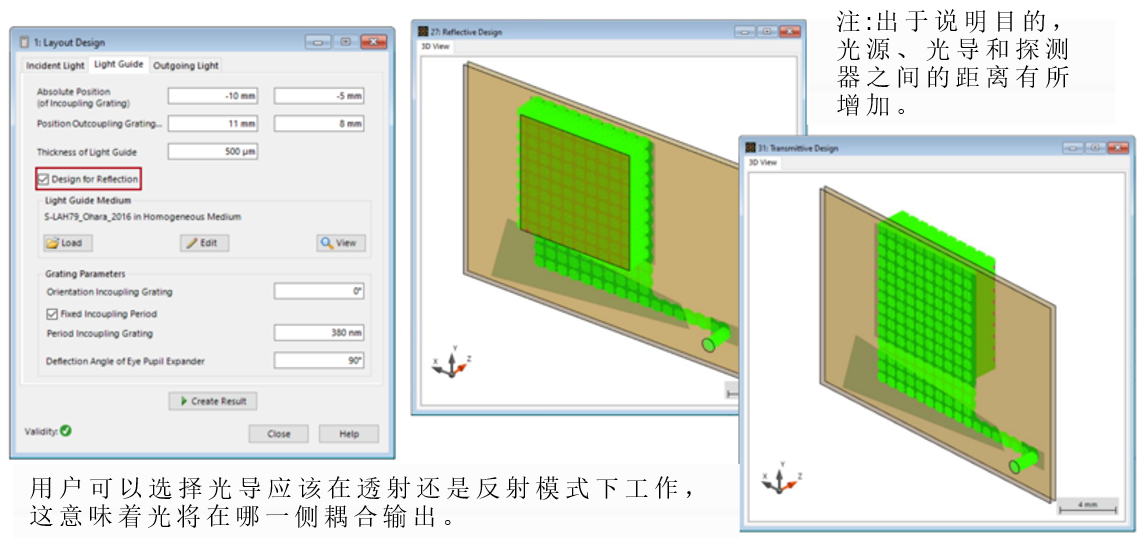

傳輸或反射的設計

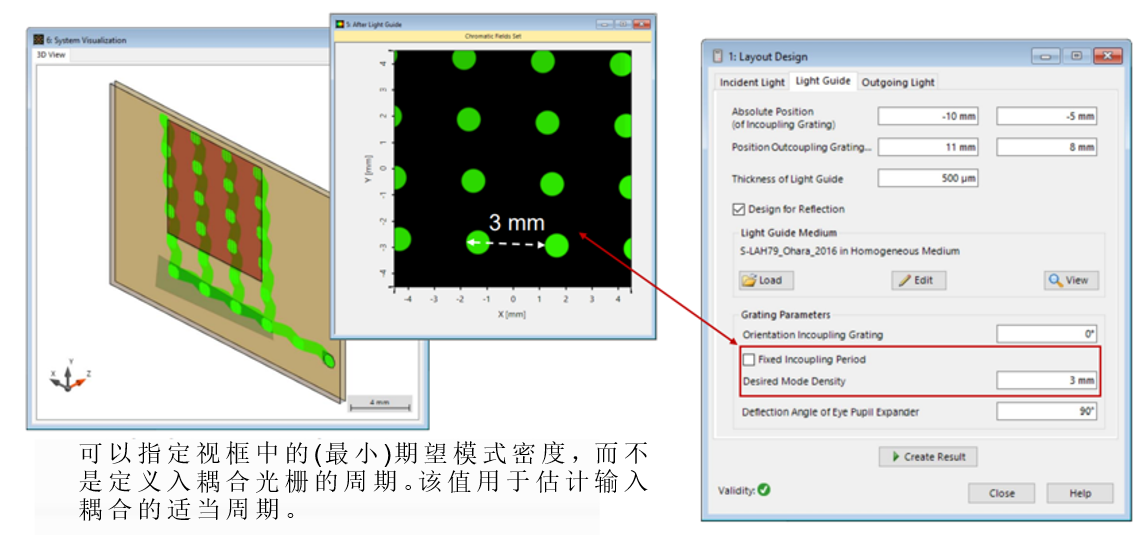

光柵區域的參數

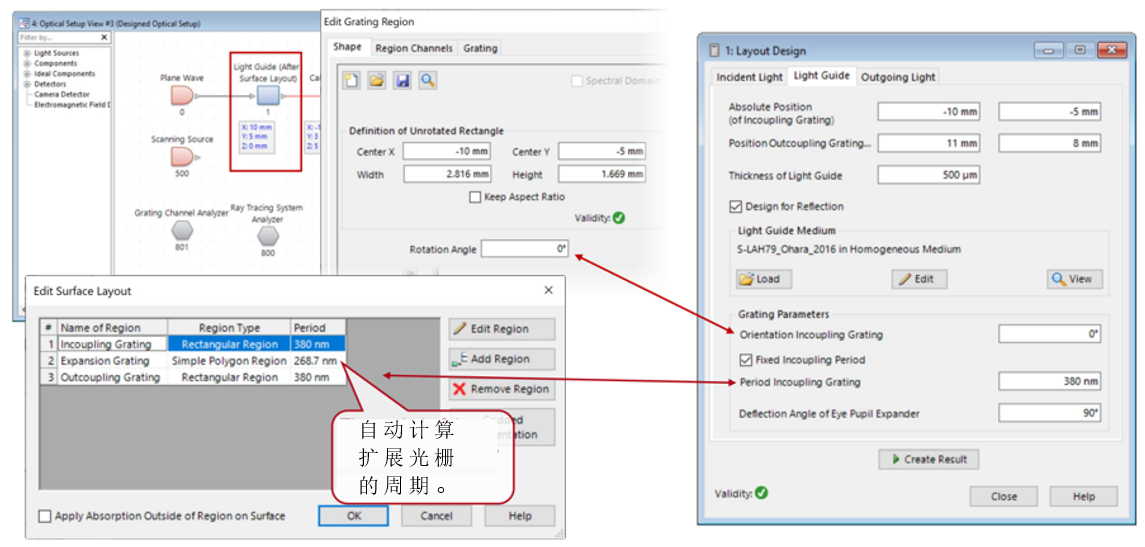

光柵區域的參數

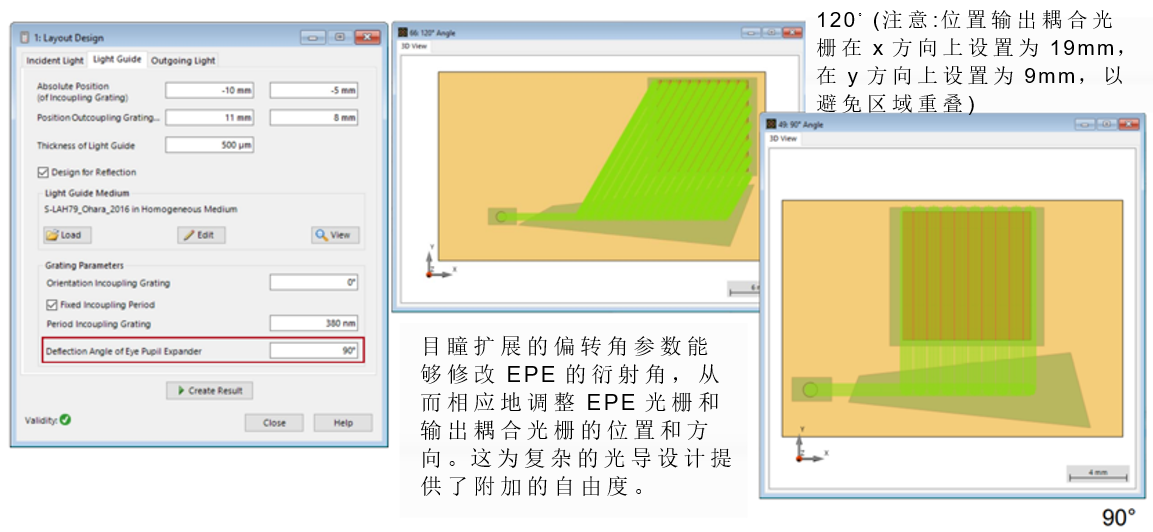

偏轉角設置

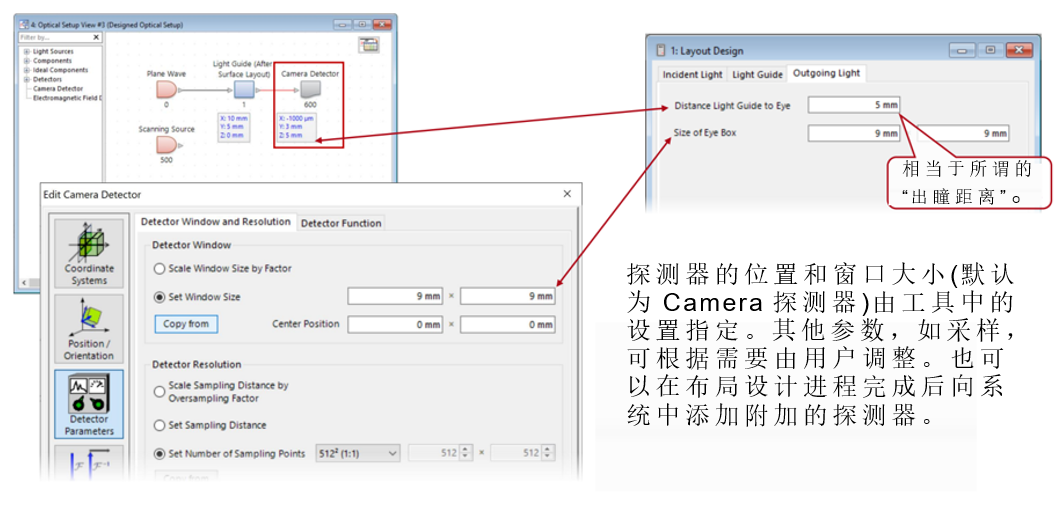

探測器設置

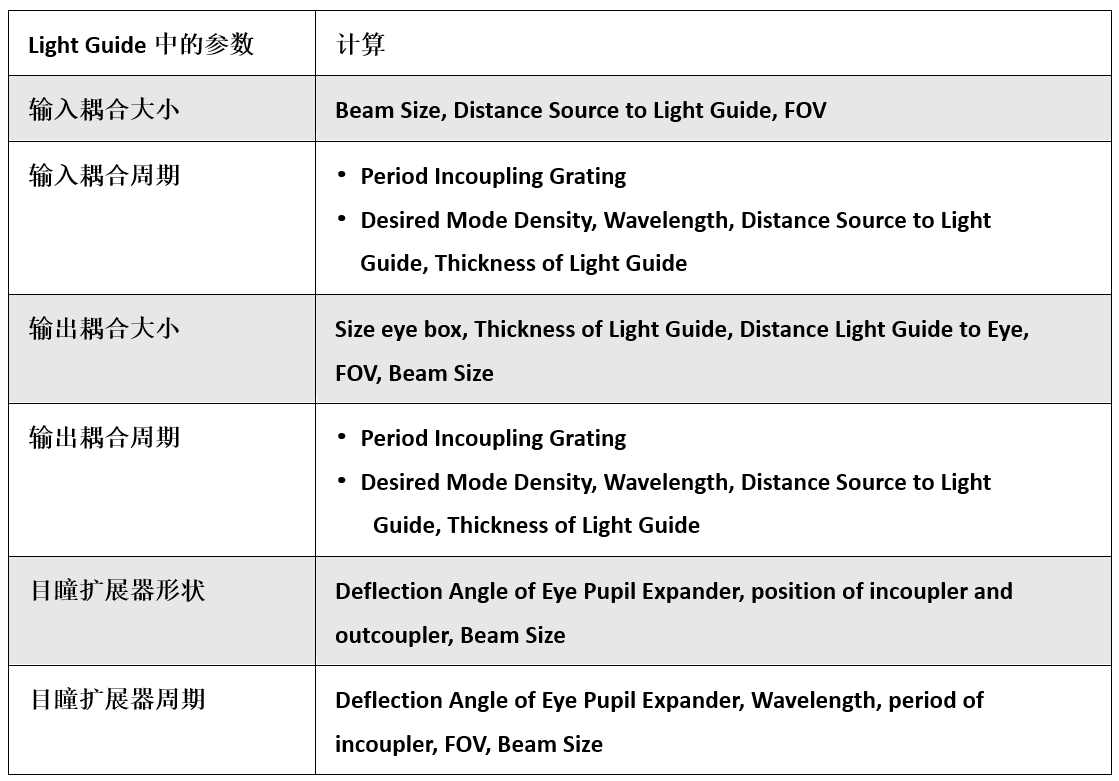

參數相關性和貢獻概述

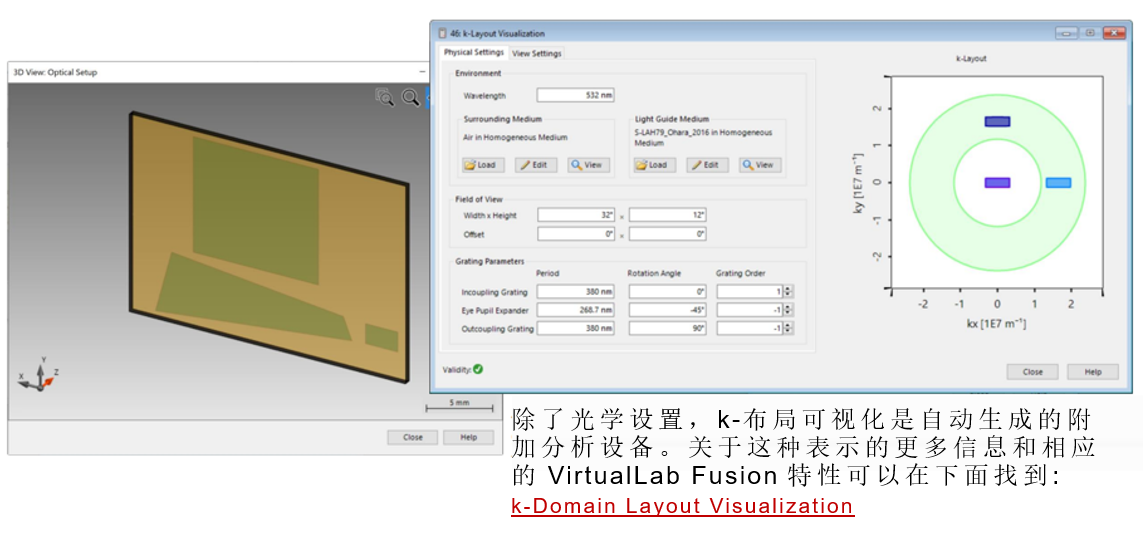

結果

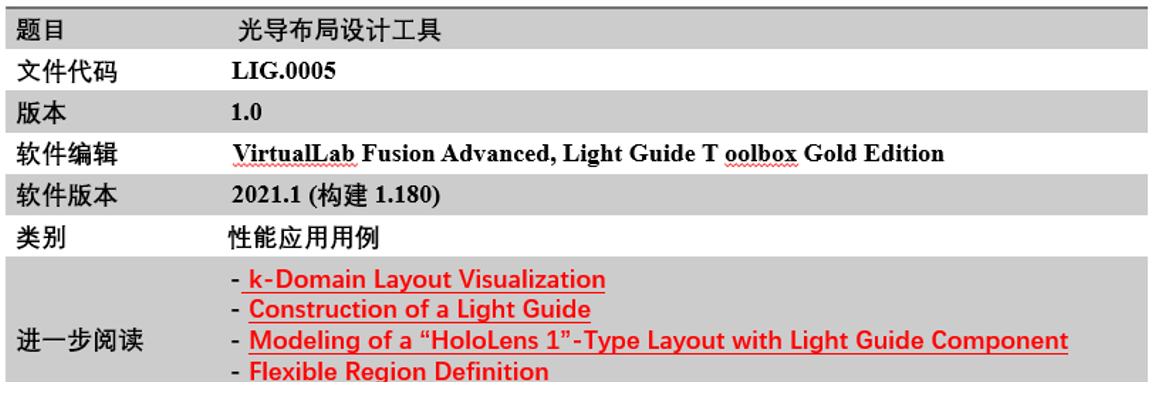

文件信息
