光波導應用中的真實光柵效應

為了輸入和輸出耦合光，以及將光從光源引導到預期眼盒的目的，通常使用不同種類的表面形貌甚至是全息光柵。 因此，這些光柵在效率和均勻性方面的設計是 AR/MR 設備設計過程中的主要挑戰之一。 VirtualLab Fusion 為光學設計師提供了各種不同的工具來研究光柵特性，并提供了一種將設計的光柵結構應用到光導表面的簡單方法。 這可以對整個設備進行詳細的模擬，包括所有相關的影響，如偏振和相干性。



模擬使用 1D-1D 出瞳擴展和真實光柵的光波導

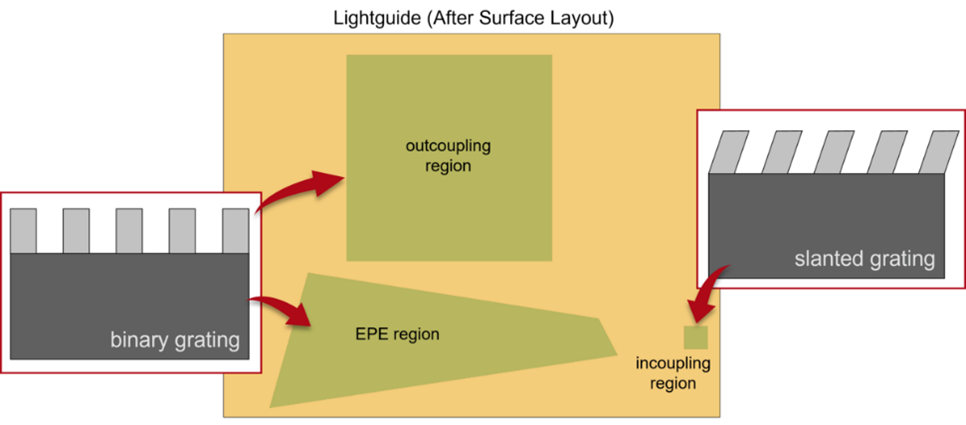

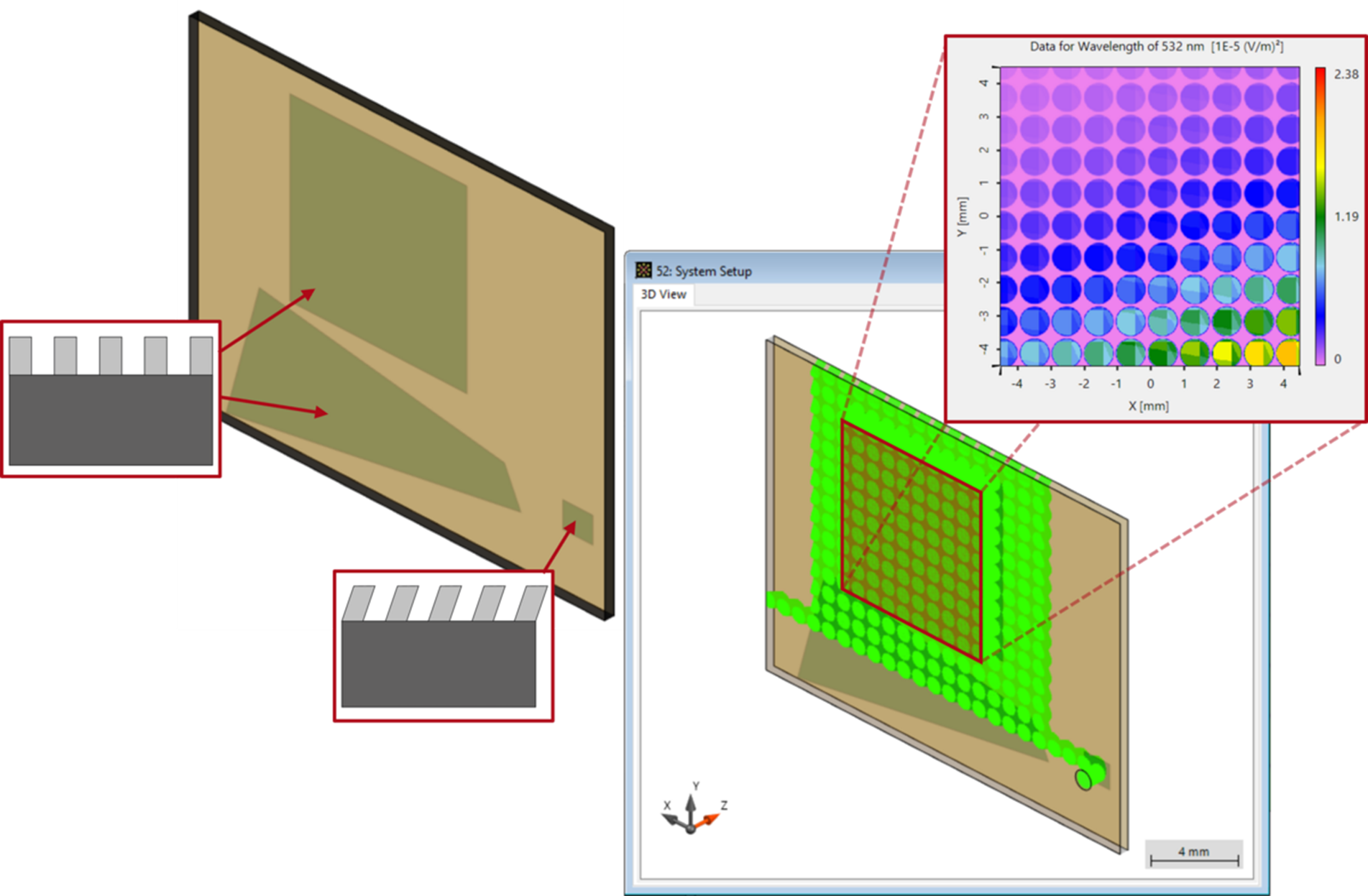

研究真實光柵對光導效率和均勻性的影響至關重要。 此用例顯示了一個示例：其中傾斜光柵作為輸入耦合器，二元表面形貌光柵作為 EPE 和輸出耦合器。


如何設置具有真實光柵結構的光導




此用例演示如何將先前設計的真實光柵結構導入光導組件，并解釋查找表的作用和處理。
