如何建立一個真實光柵結構的光導

摘要



VirtualLab Fusion可以利用光導元件在A(yíng)R&MR器件領域對復雜的光導配置進行建模。局部光柵區域(所謂的區域)可以定義在光導表面的耦合和擴瞳的目的。光柵對光場的影響可以嚴格建模，也可以用理想化的函數建模，這需要用戶手動輸入不同級次的效率值。在這個用例中，我們關注如何將之前設計的真正光柵結構導入光波導組件，并討論所有相關設置和查找表的預計算。

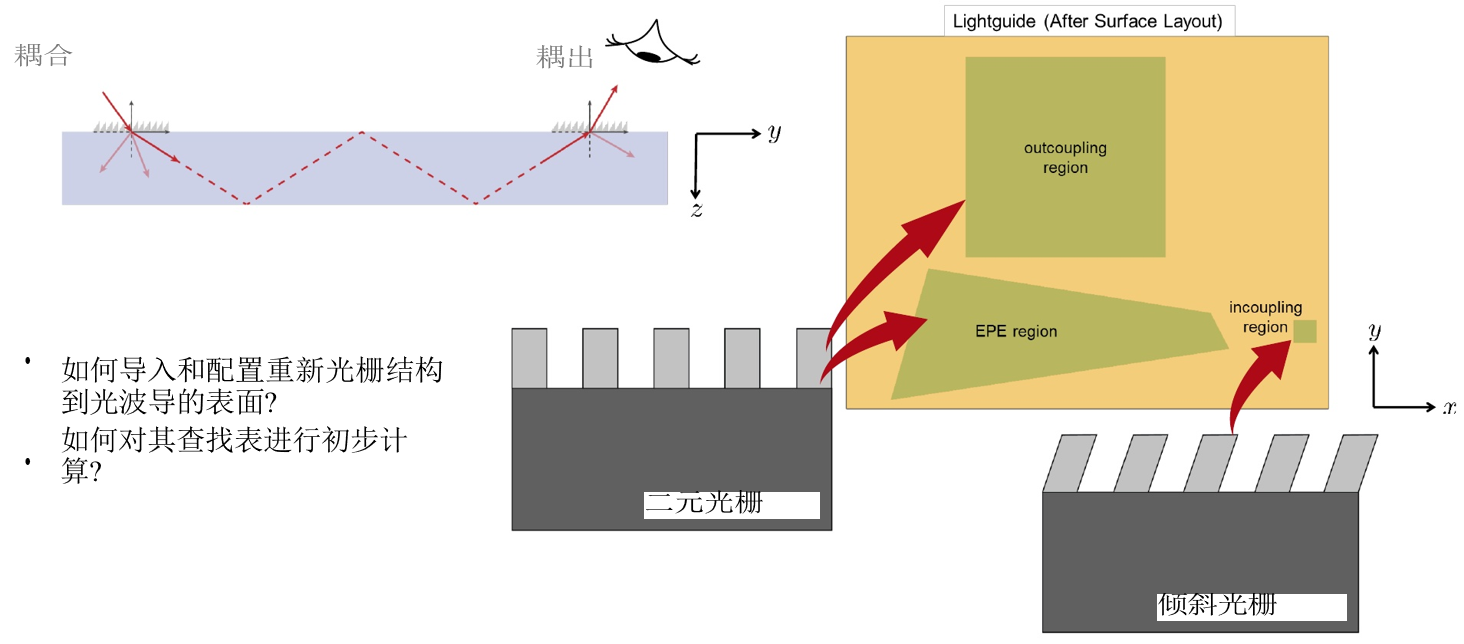

任務描述

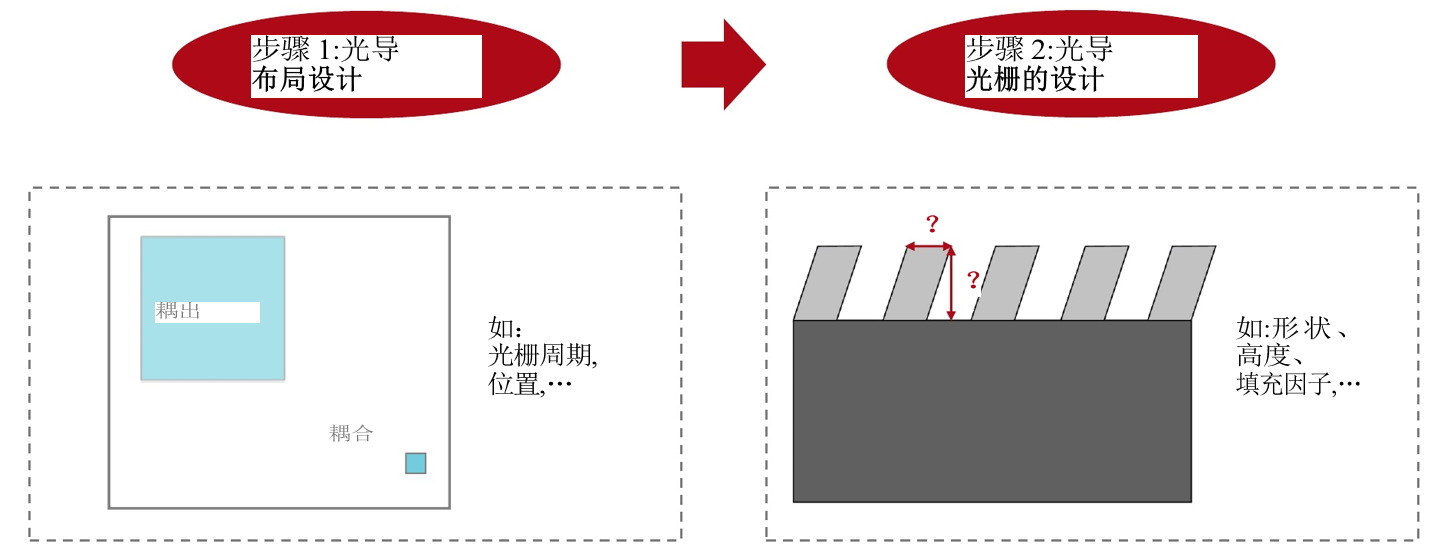

系統化的光導的設計



對于每一個設計步驟，我們都推薦一個系統化的辦法來處理所要完成的任務。

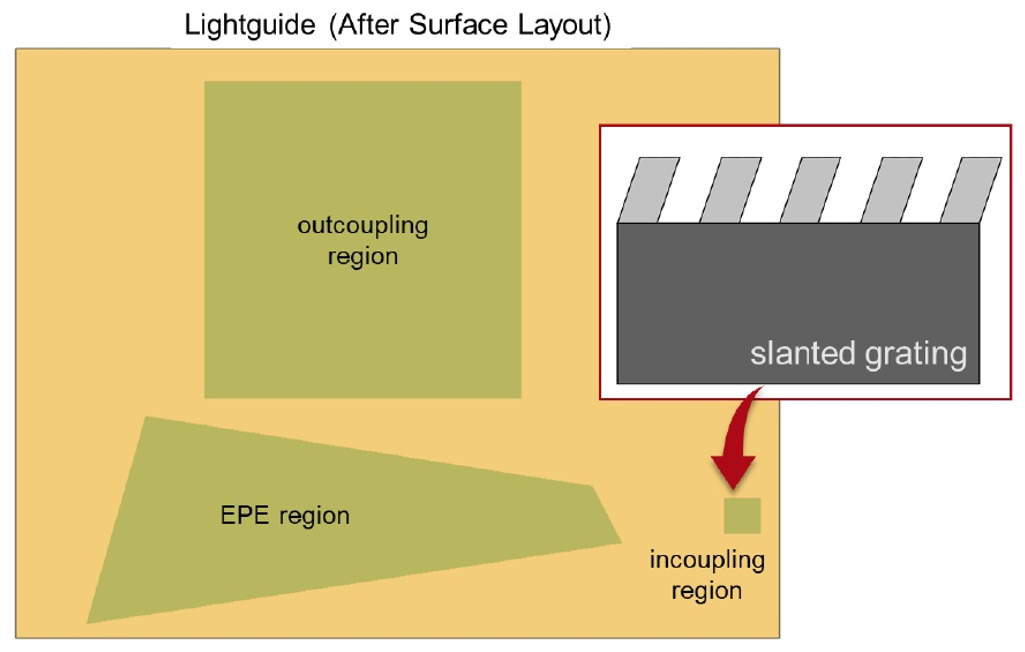

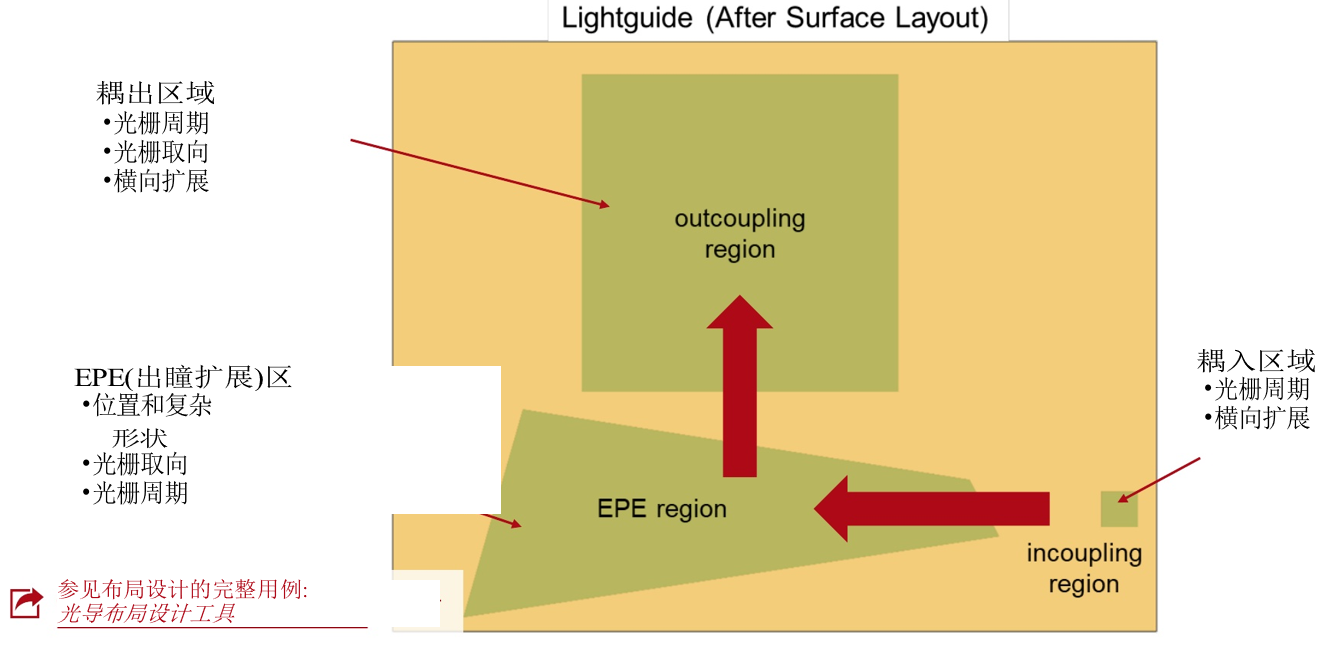

光導布局設計

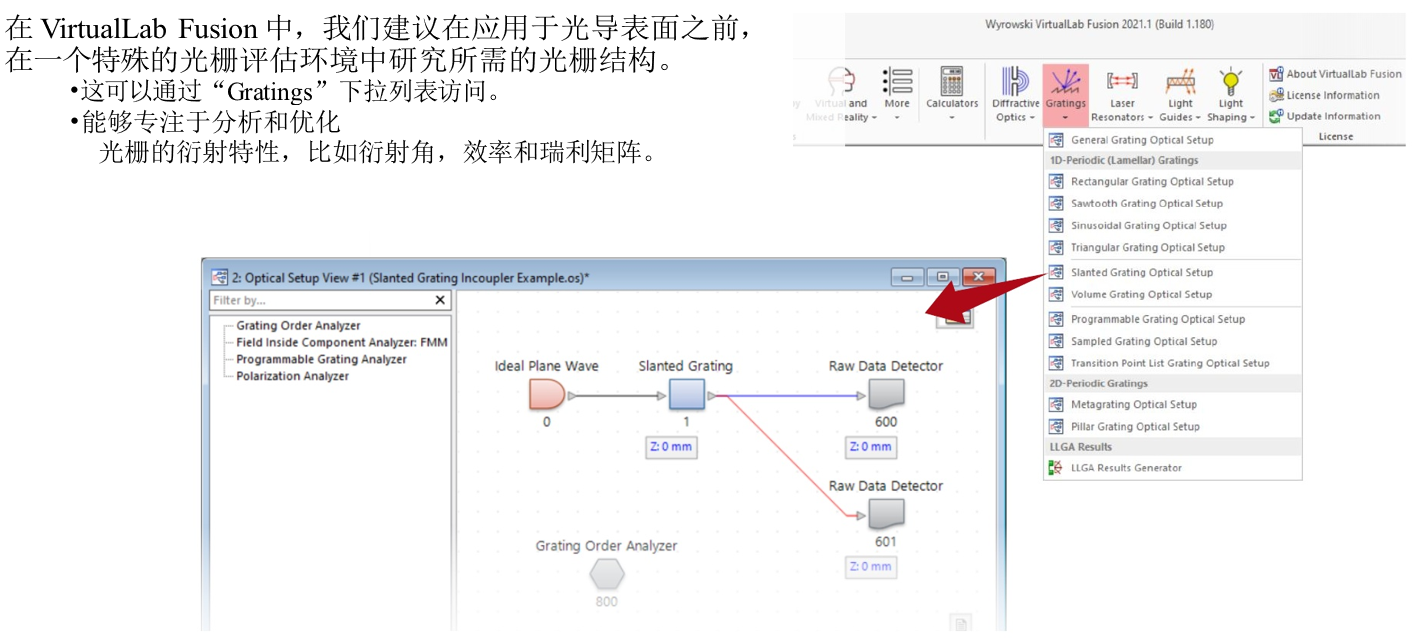

光柵專用操作系統中光柵的設計與分析



光導光學裝置中光導的設計與分析

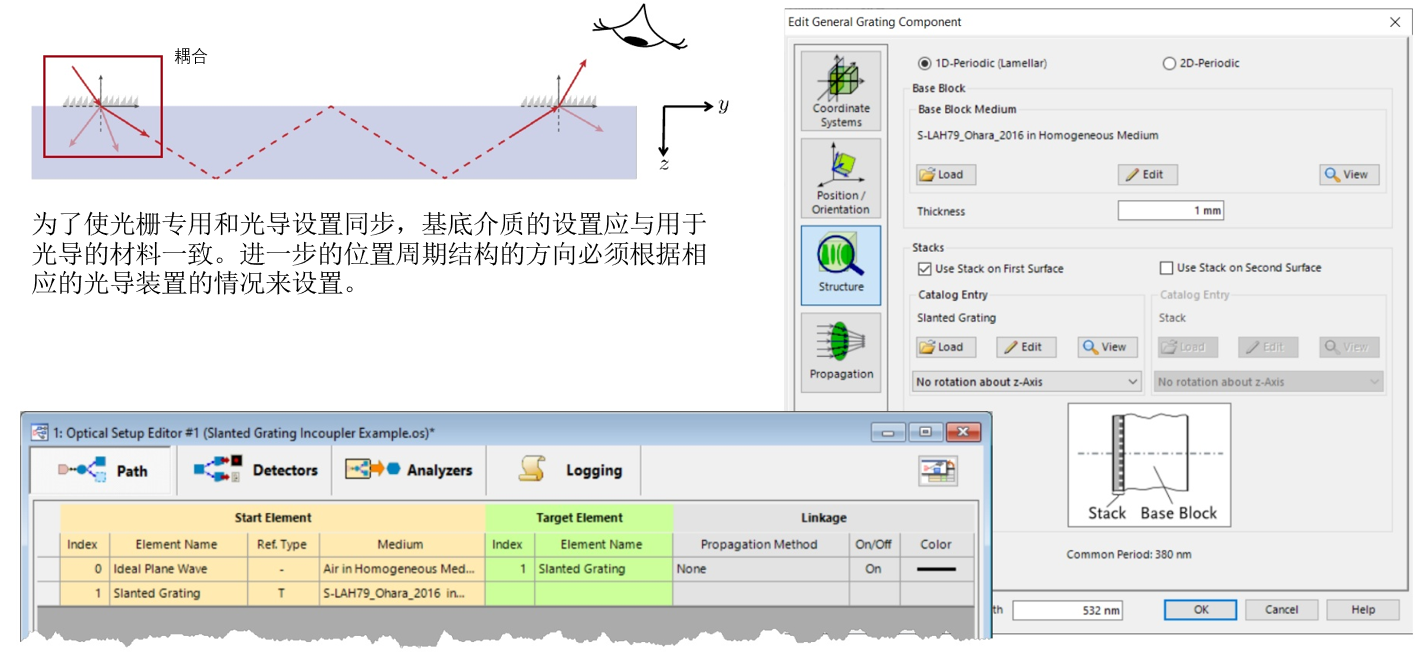

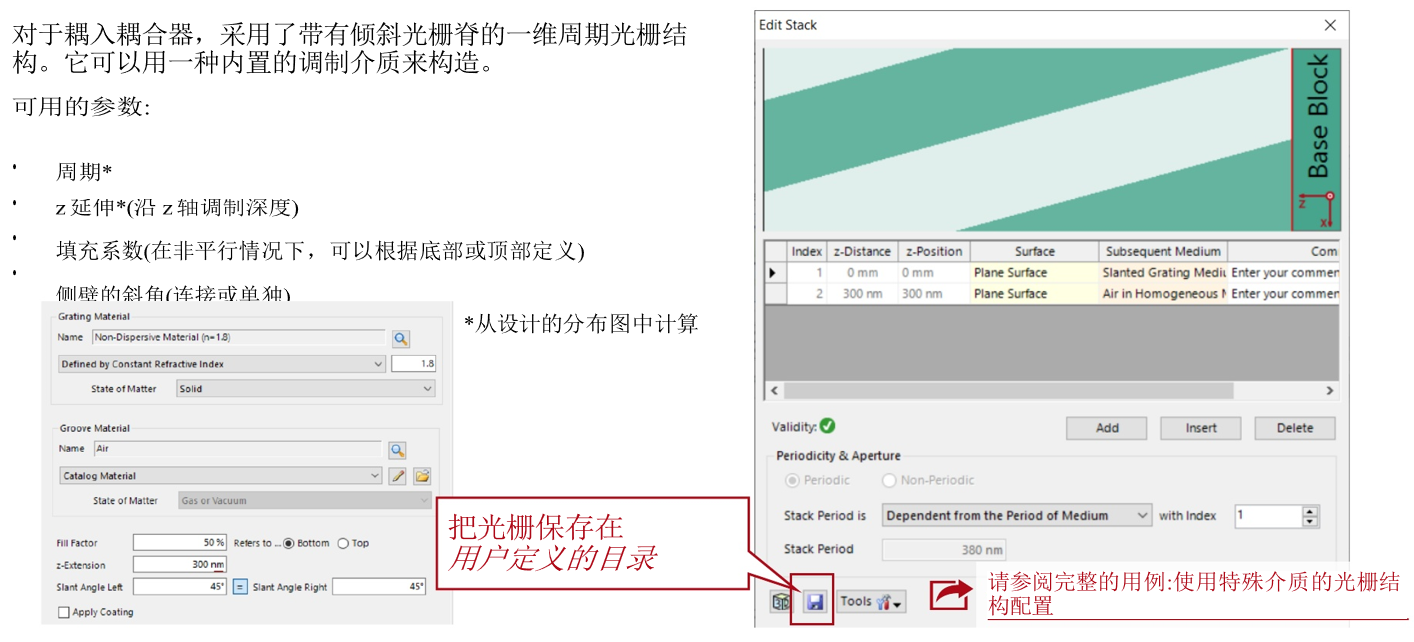

耦合光柵的結構





耦合光柵的結構

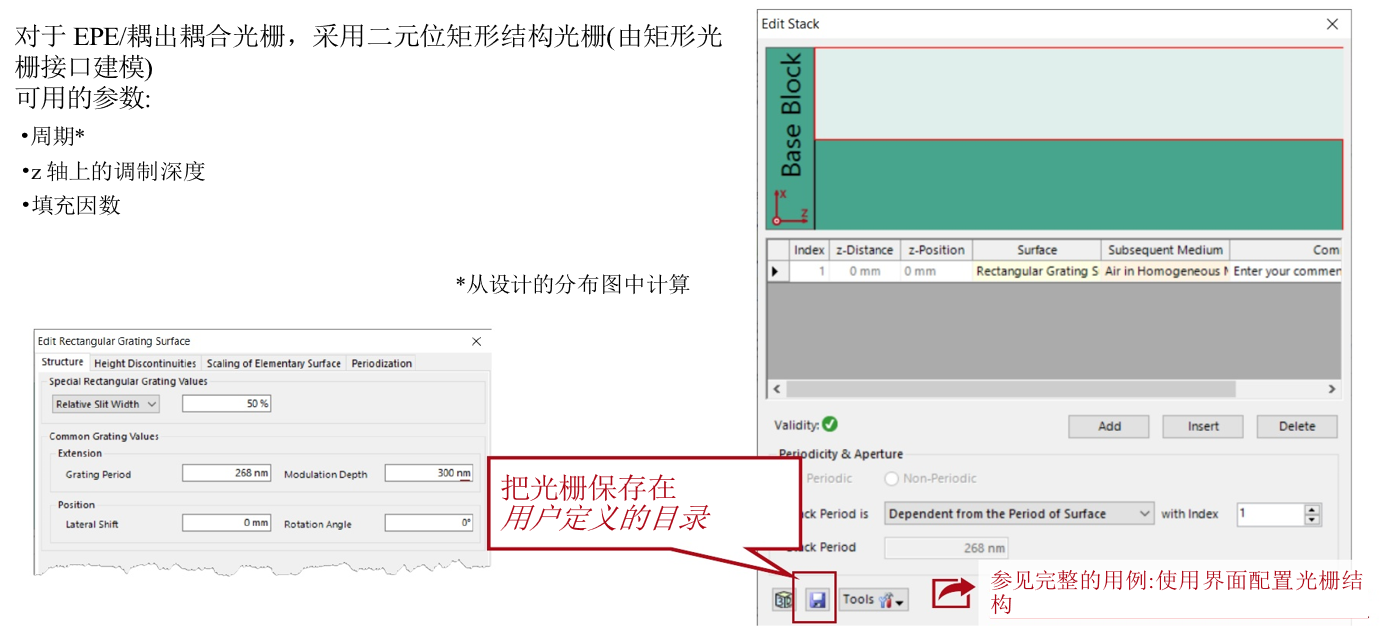

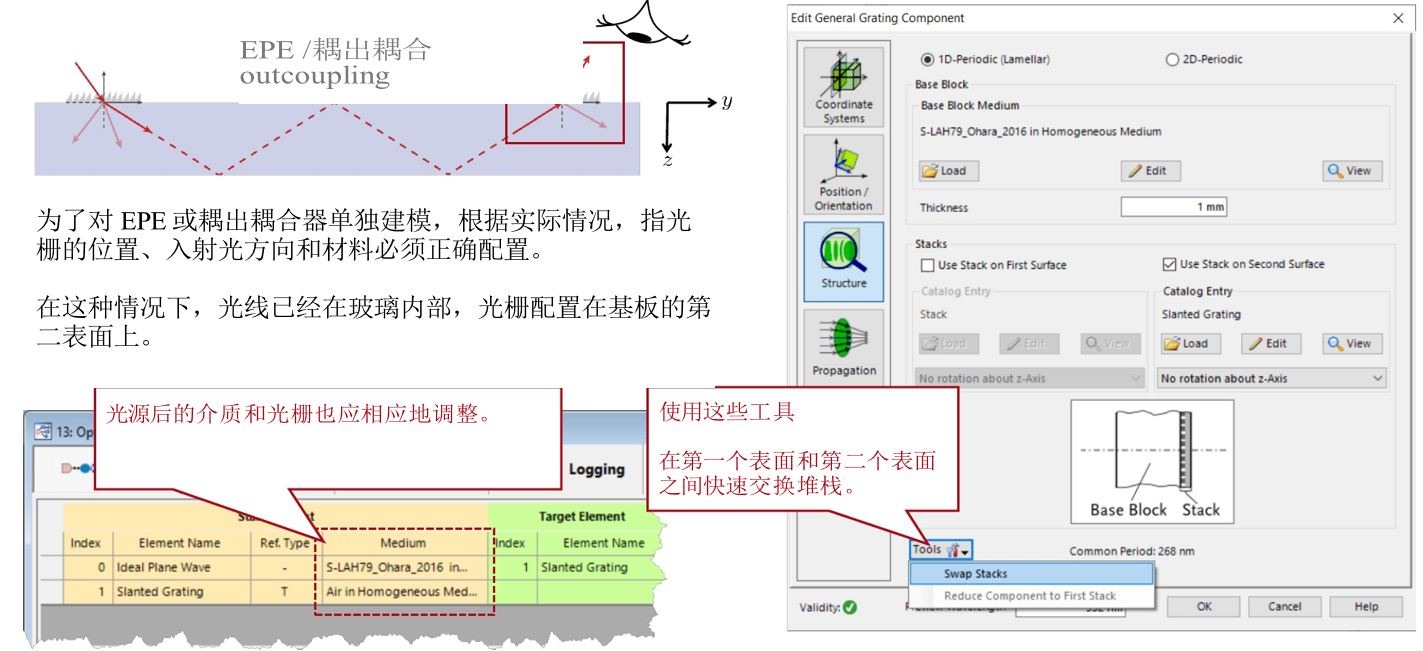

EPE/耦出耦合光柵的結構



EPE/耦出耦合光柵的結構

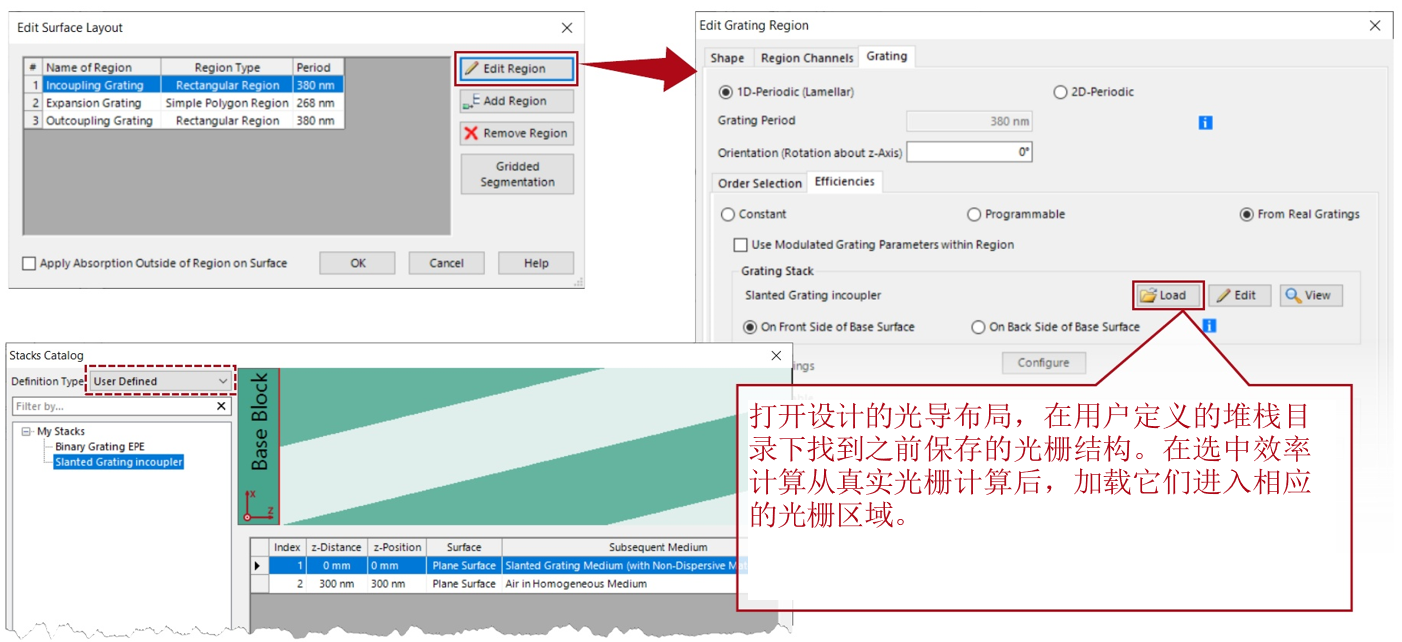

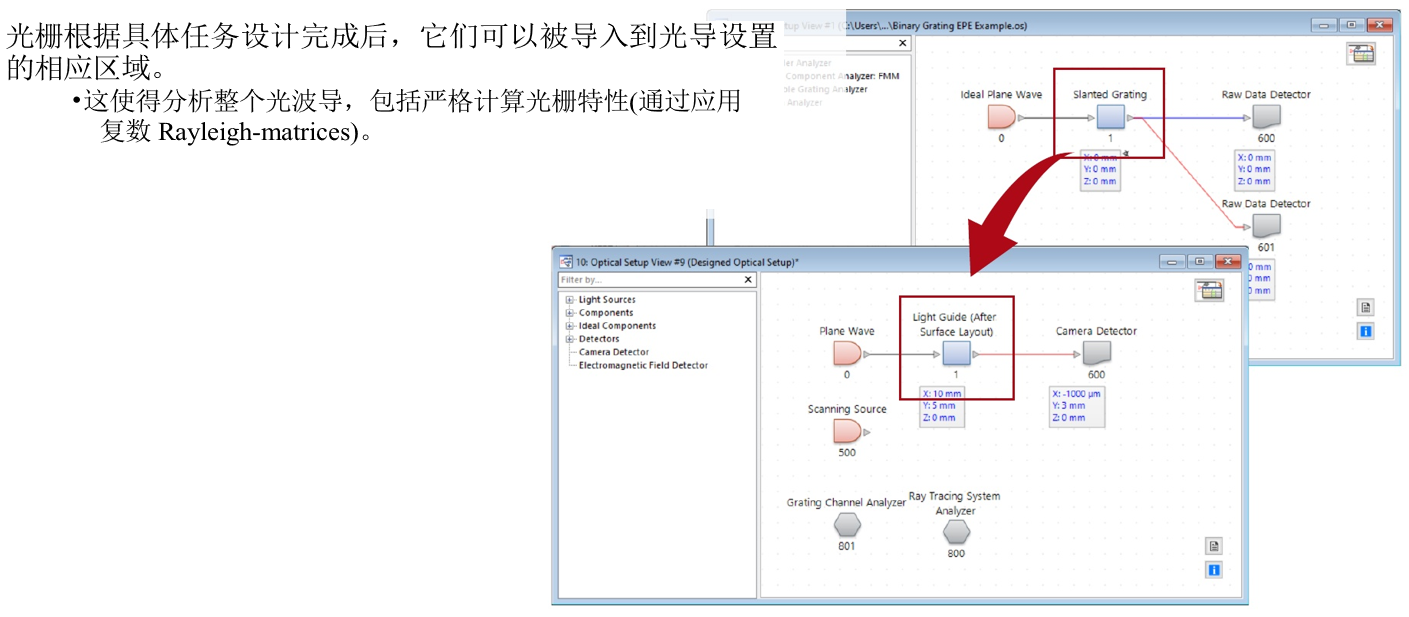

將光柵導入光導組件

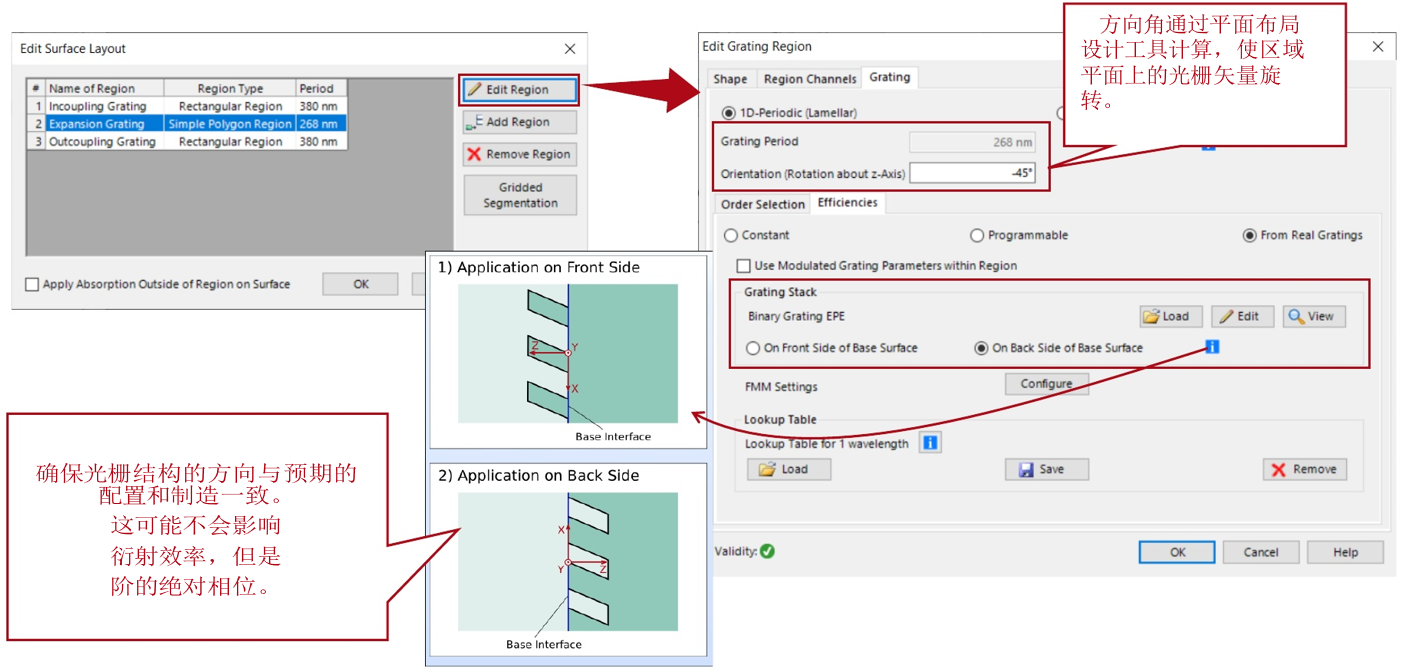

將光柵導入光導組件

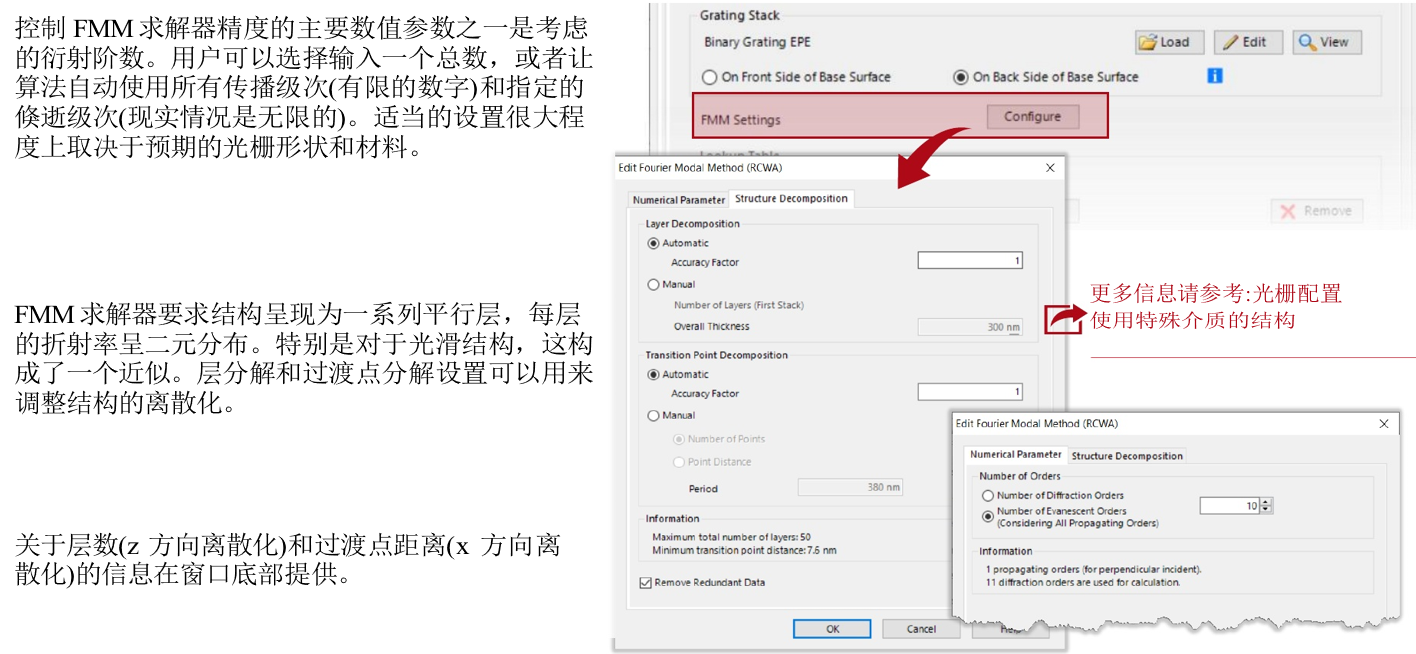

FMM設置

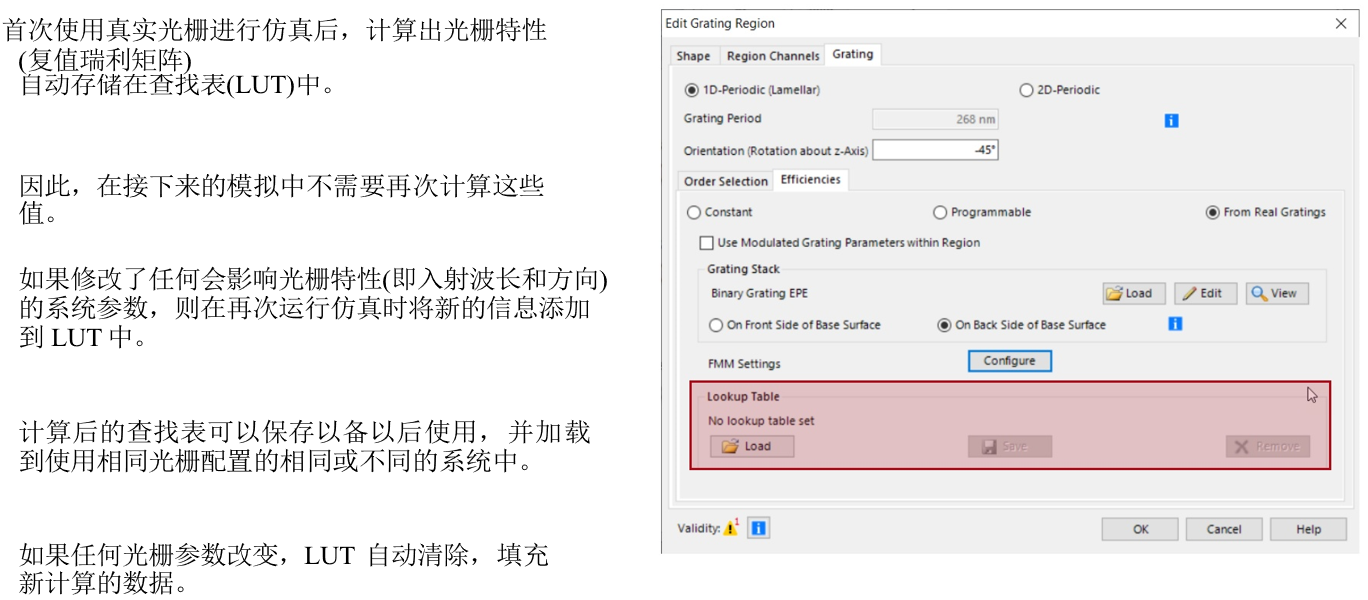

查找表

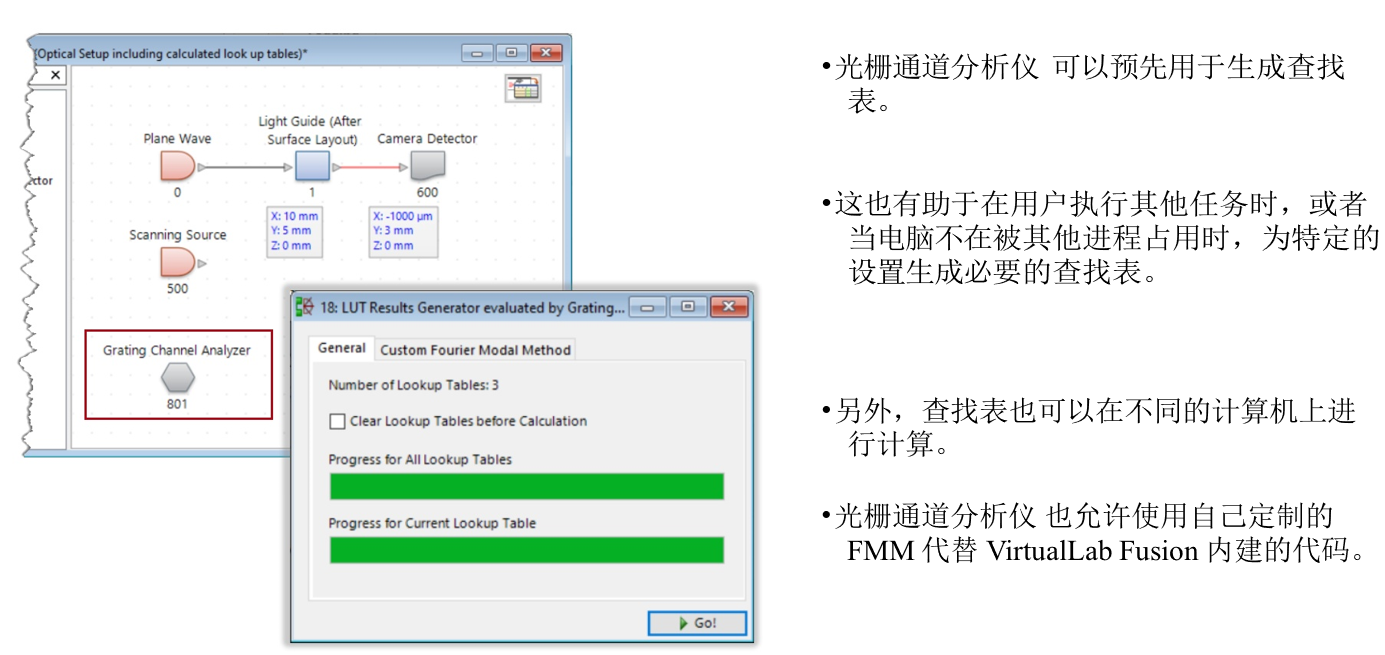

提前計算查找表

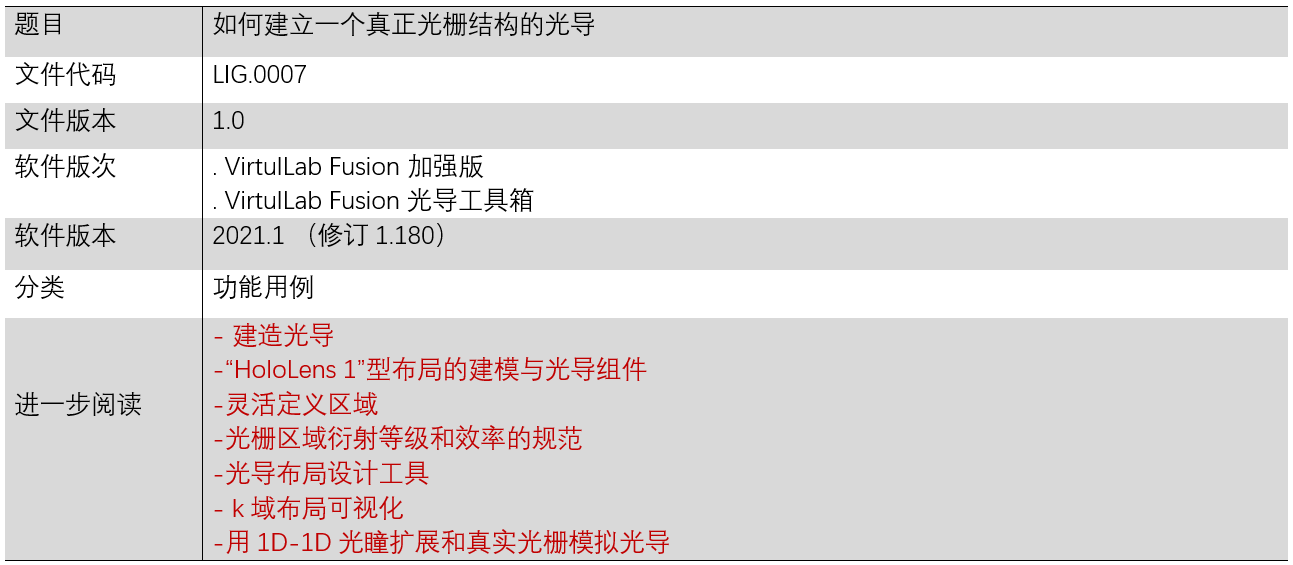

文檔信息
