用于光導耦合的傾斜光柵的分析

摘要



傾斜光柵通常用于將光耦合到光學光導中，因為它們在特定的衍射級上具有很高的效率。目前，它們經常應用于增強現實和混合現實應用中。我們展示了如何使用VirtualLab Fusion來分析文獻中的某些傾斜光柵幾何形狀，具體參數包括傾斜角度、填充因子和調制深度。此外，還研究了不同入射角對衍射效率的影響。

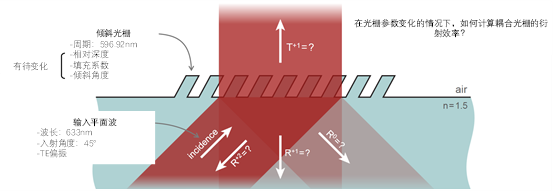

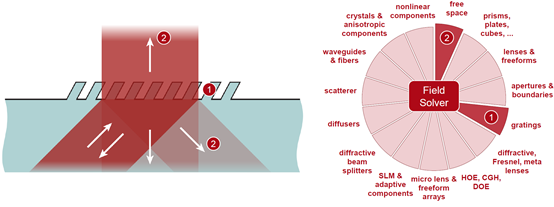

建模任務

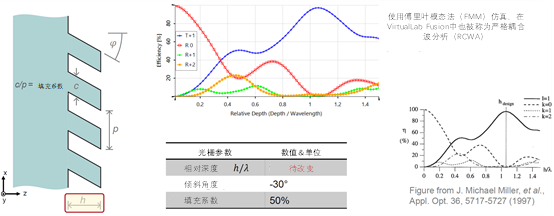

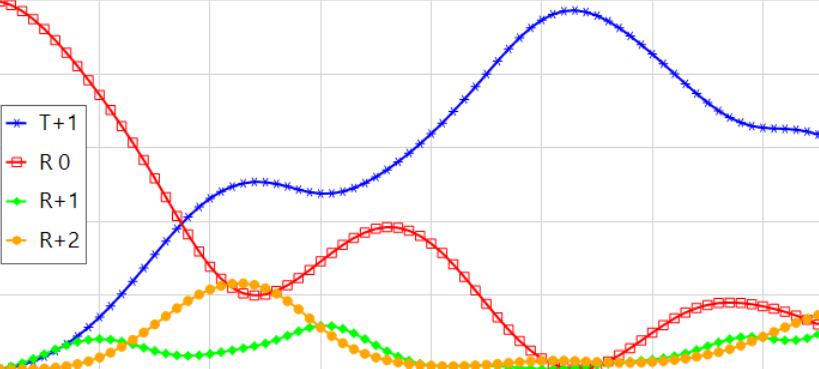

衍射效率vs相對深度

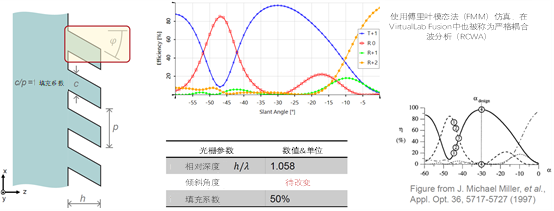

衍射效率vs傾斜角度

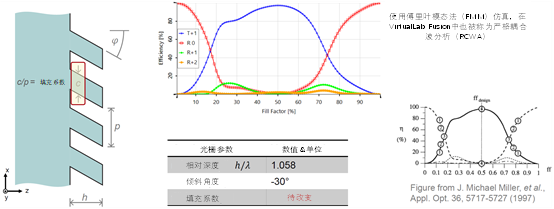

衍射效率vs填充系數

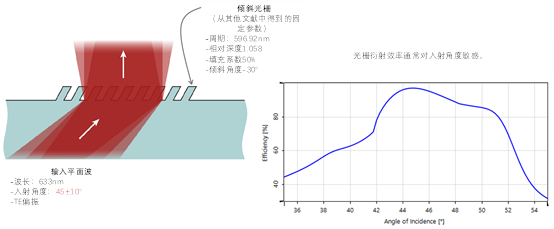

衍射效率vs入射角度



在VirtualLab Fusion中查看

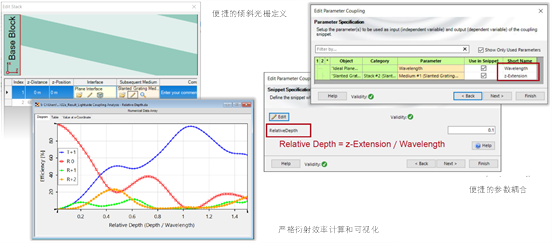

VirtualLab Fusion中的工作流程

-光導耦合光柵結構的配置

-斜面光柵的高級配置[用例］

-通過使用特殊介質配置光柵結構[使用案例] -通過使用界面配置光柵結構[用例]

-通過使用接口配置光柵結構[用例]

-分析耦合光柵的衍射效率

-用于評估光導耦合光柵的定制檢測器[用例］

-通過對特定參數的掃描來檢查效率

-利用參數運行[用例] -利用參數運行[用例]


VirtualLab Fusion技術

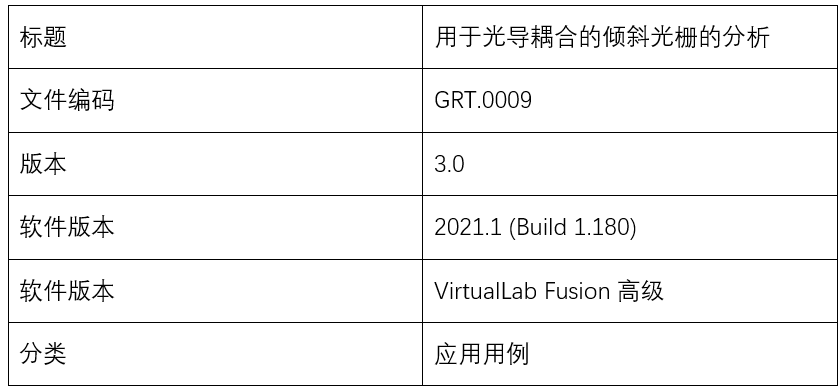

文件信息



更多閱讀
-Parametric Optimization and Tolerance Analysis of Slanted Gratings

-Configuration of Grating Structures by Using Special Media
