VirtualLab Fusion中的參數耦合

摘要

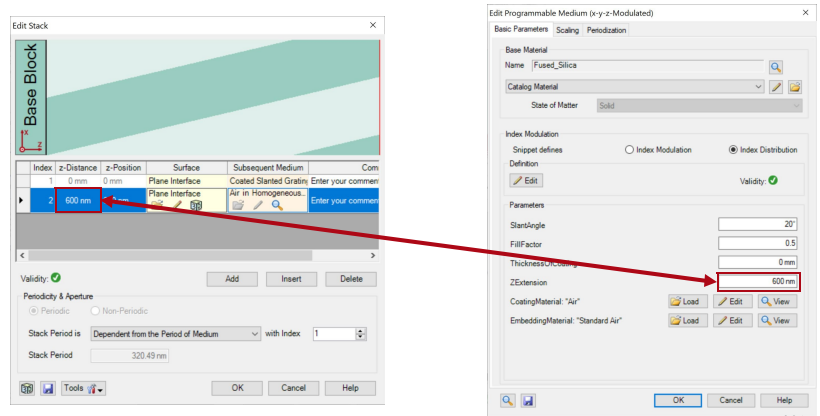

VirtualLab Fusion的參數耦合功能允許在光學設置中耦合參數。這些值還可用于重新計算系統的其他參數，以便自動保持它們之間的某種關系。因此，此功能允許用戶為這些參數建立復雜的依賴關系。例如，在本例中，我們使用參數耦合來確保用戶編程的傾斜光柵介質的z方向延伸與包含該介質的結構層的厚度一致。




目標任務

我們希望將光學系統的兩個參數連接起來，以便它們自動取相同的值。為此，使用了VirtualLab的參數耦合特性。

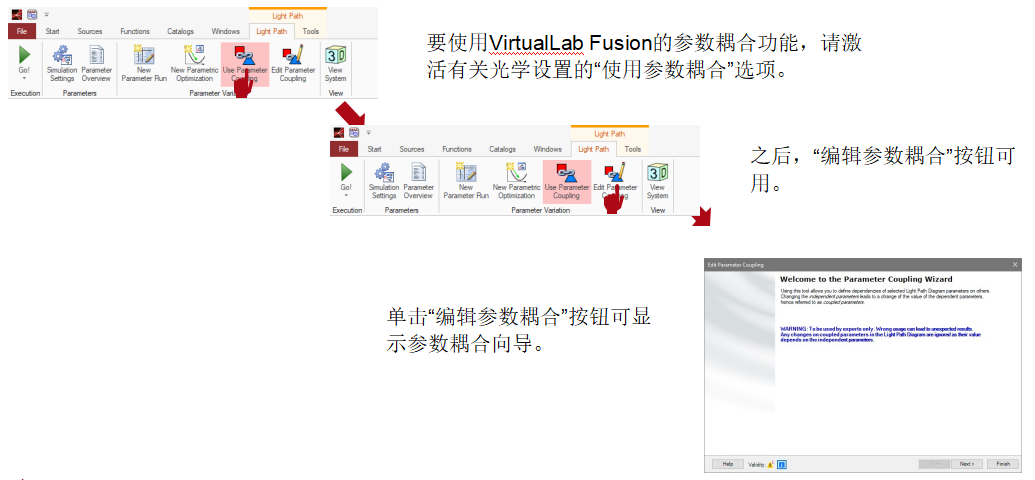

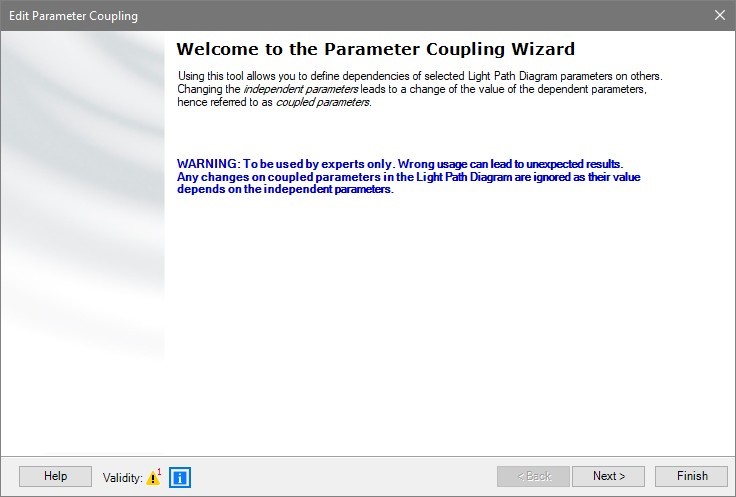

設置參數耦合

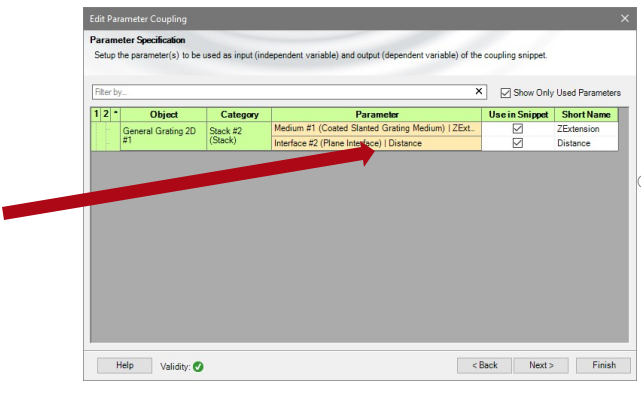

選擇相關參數

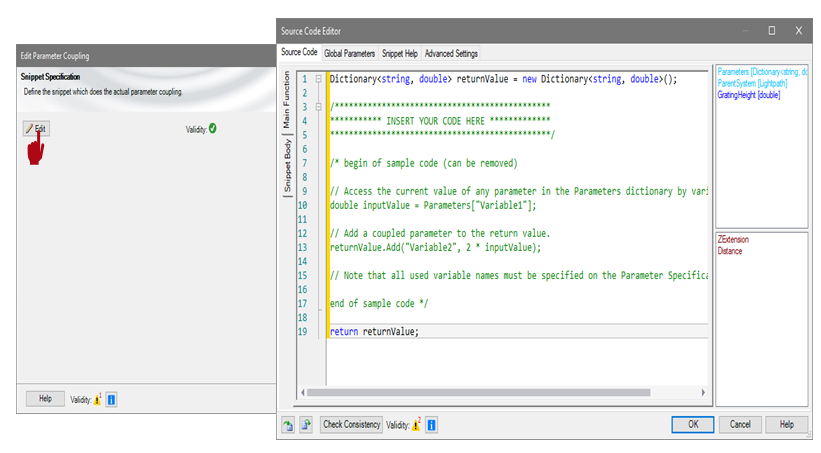

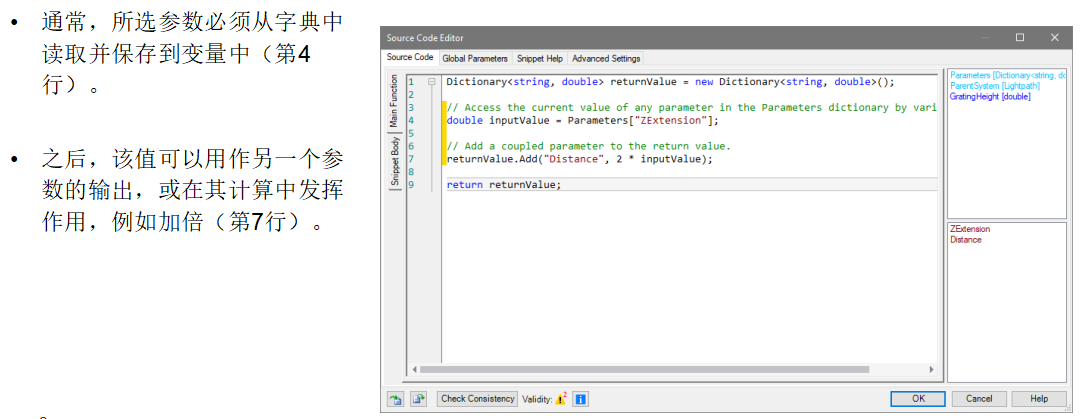

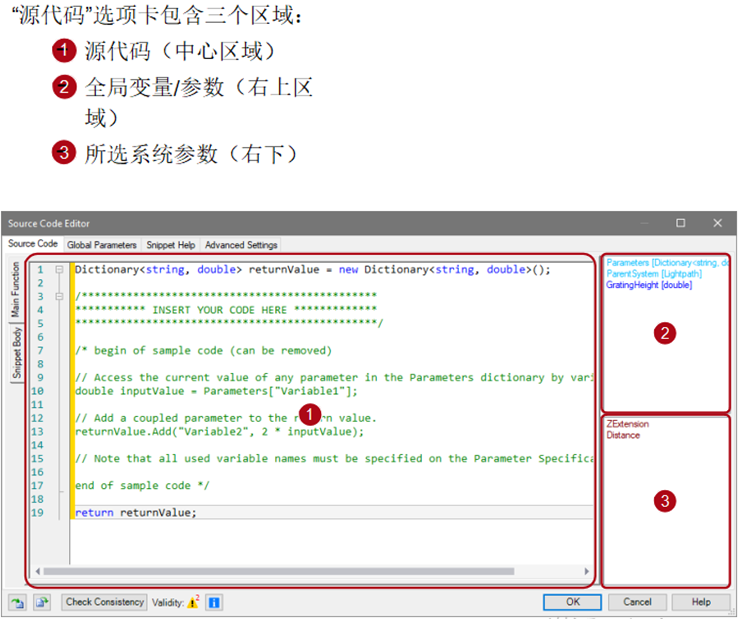

配置參數的耦合



配置參數的耦合



配置參數的耦合

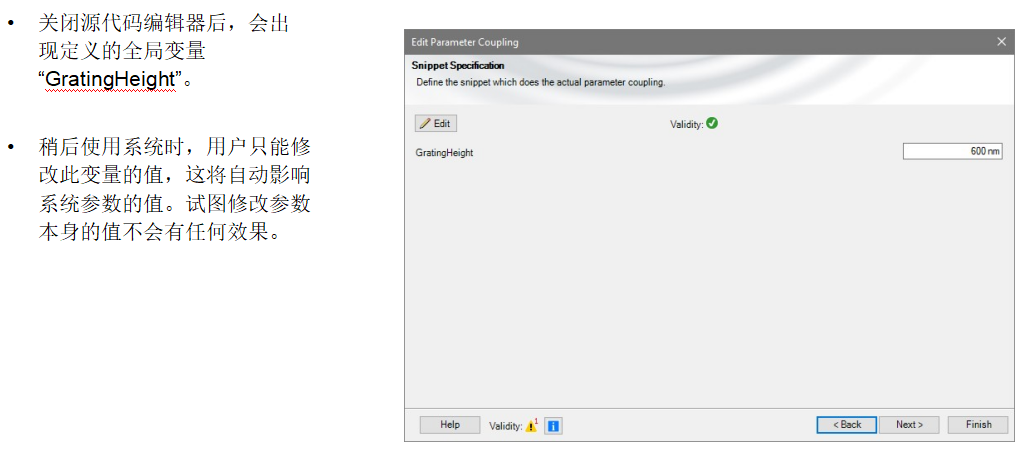

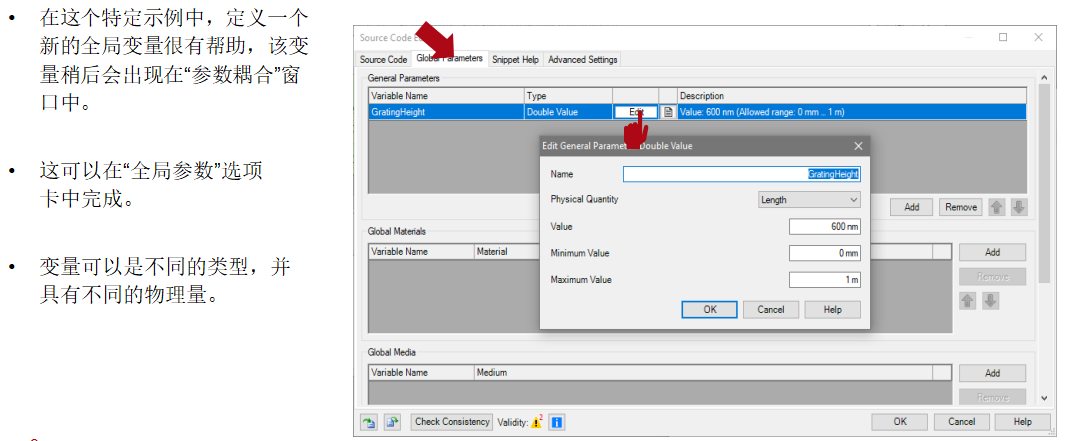

定義全局變量



參數耦合的特殊示例



參數耦合的特殊示例

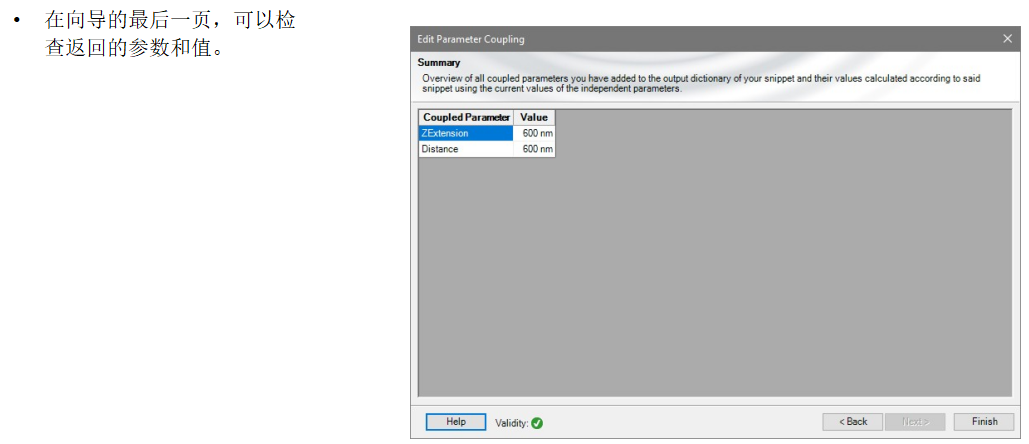

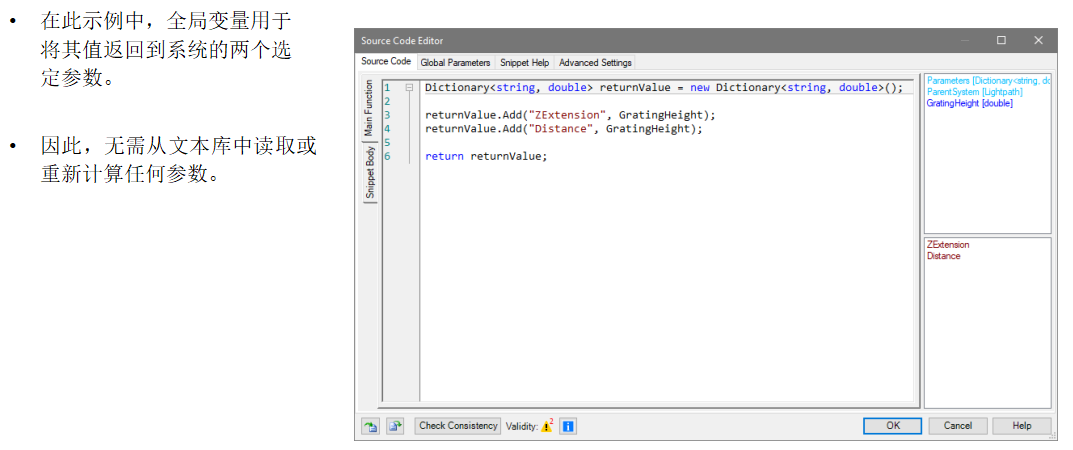

設置參數耦合計算器的最終參數
