摘要
VirtualLab Fusion可以靈活地配置表面和（光柵）區域的通道。通過調整通道配置，可以輕松地實現所需的建模方案。我們使用一個具有兩個表面的光波導的案例來演示通道的配置。顯示了由不同的設置組合產生的光路結果。此外，我們還在光波導表面上添加了光柵區域，并演示了這些區域的通道配置，以及這些區域的光柵參數。
建模任務
如何調整表面上的通道和表面上的任何可能的光柵區域，以及如何用這些設置來控制仿真。
表面通道
初始化

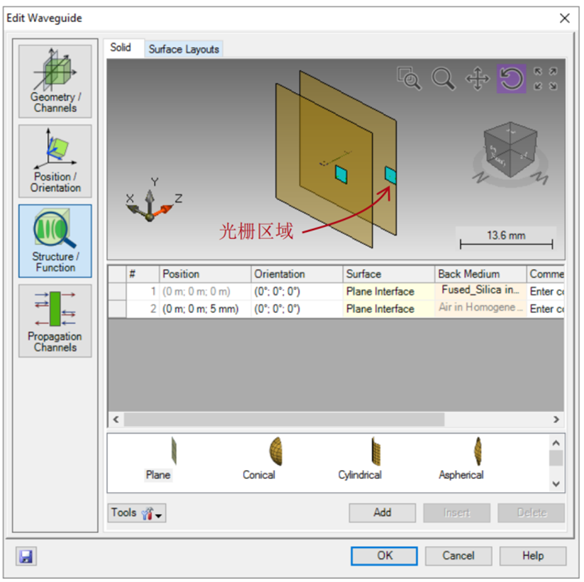

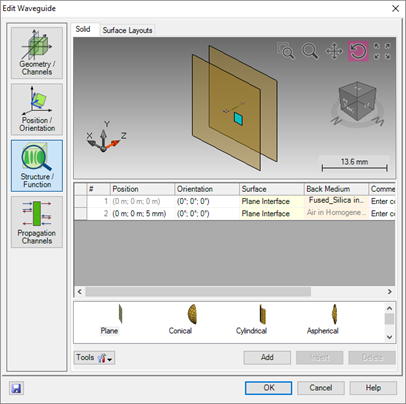

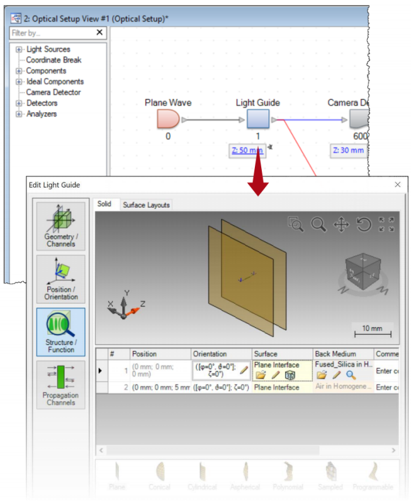

使用兩個平面表面創(chuàng )建一個由熔融石英制成的、厚度為5 mm的平面光波導。
使用兩個平面表面創(chuàng )建一個由熔融石英制成的、厚度為5 mm的平面光波導。

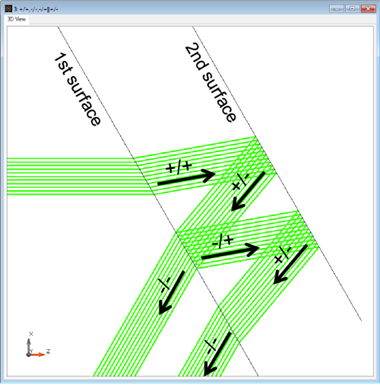

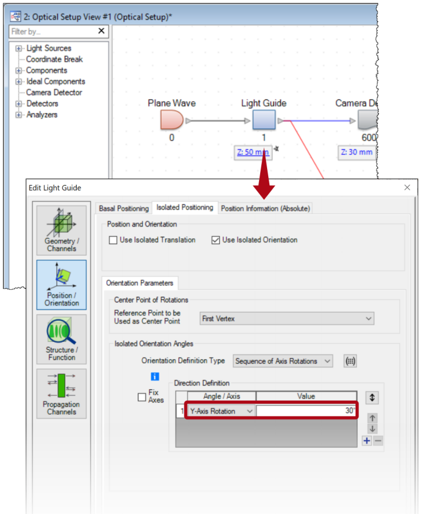

為了更好地說明，定義光波導繞y軸旋轉30°。
通道定義
每個表面有四個可選的通道，至少應該激活一個通道以進行追跡。
可以為每個表面單獨定義通道。

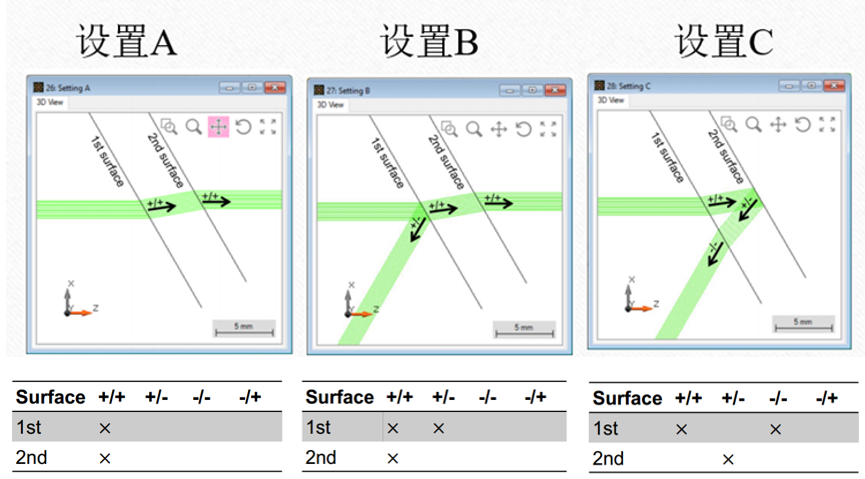

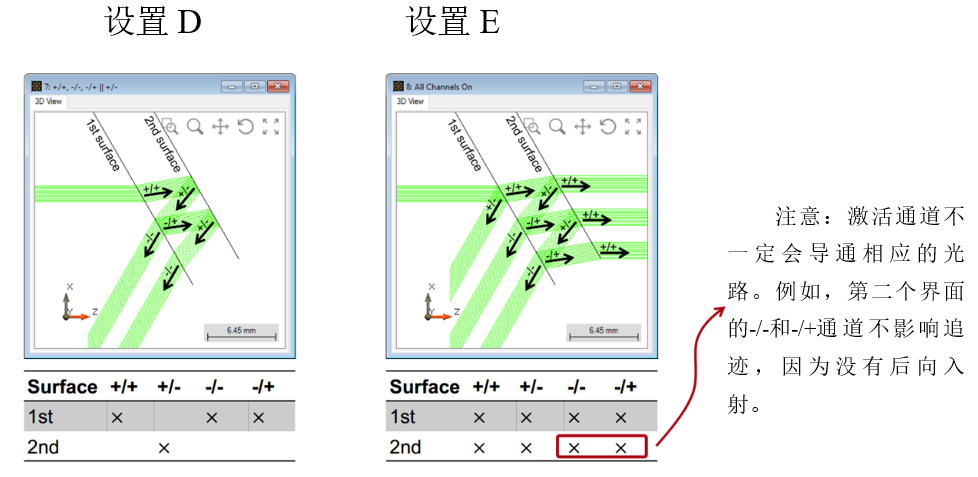

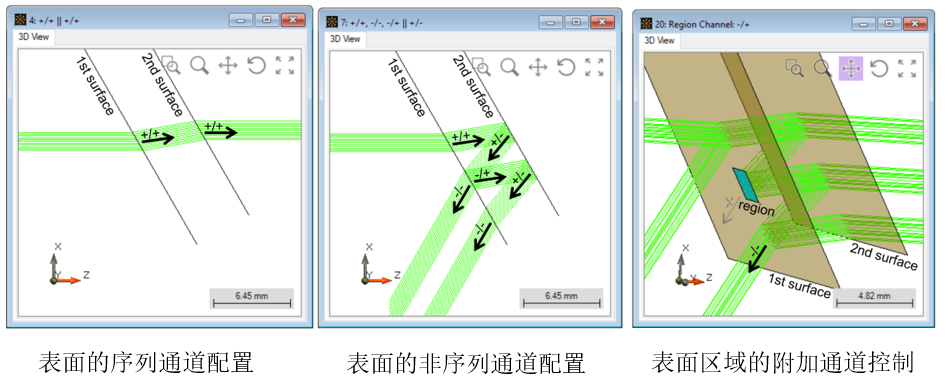

不同的通道設置會(huì )導致不同的建模方案。

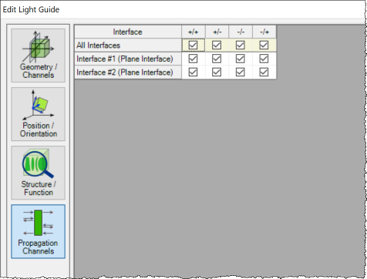

要更改“常規光學設置”中元件的通道，請將主菜單中的“Light Path Finder”部分的設置更改為“手動配置”。
要更改“常規光學設置”中元件的通道，請將主菜單中的“Light Path Finder”部分的設置更改為“手動配置”。
區域通道
表面的區域
可以定義表面上的各個區域，并單獨定義它們的光學特性，包括通道設置。
區域定義

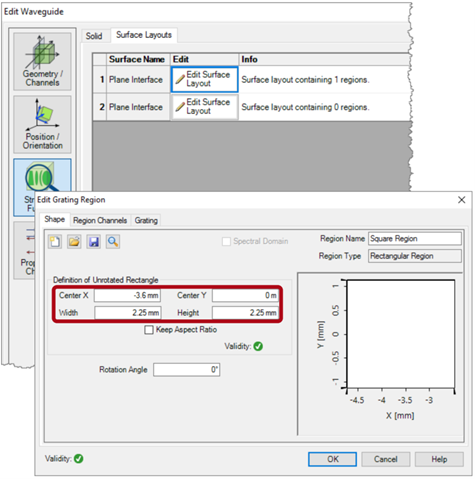

在第一個表面上創(chuàng )建一個矩形區域。
將區域大小設置為
2.25 mm×2.25 mm，其中心位置x方向設置為-3.6 mm。
在第一個表面上創(chuàng )建一個矩形區域。
將區域大小設置為2.25 mm×2.25 mm，其中心位置x方向設置為-3.6 mm。

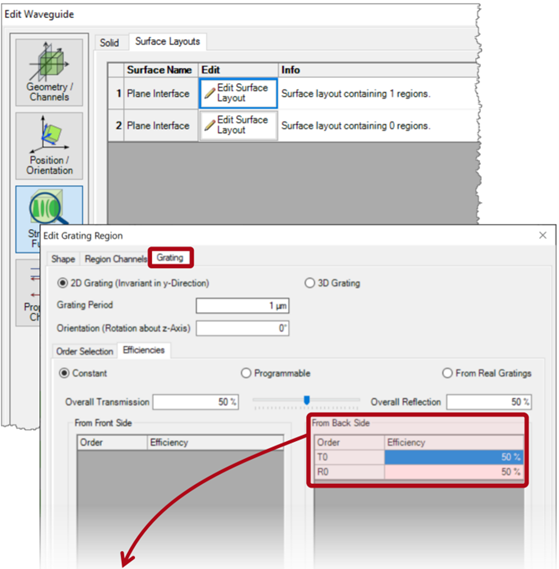

將該區域定義為一個單透射級次T0 = 50 %和一個單反射級次R0 = 50 %的光柵，構成半反射鏡。
在這里我們只處理零階衍射，這與通�；谡凵涞耐干浜头瓷湎嗤�。
給出了從背面入射的效率；在這個例子中，T和R分別對應于-/-和-/+通道。
區域定義

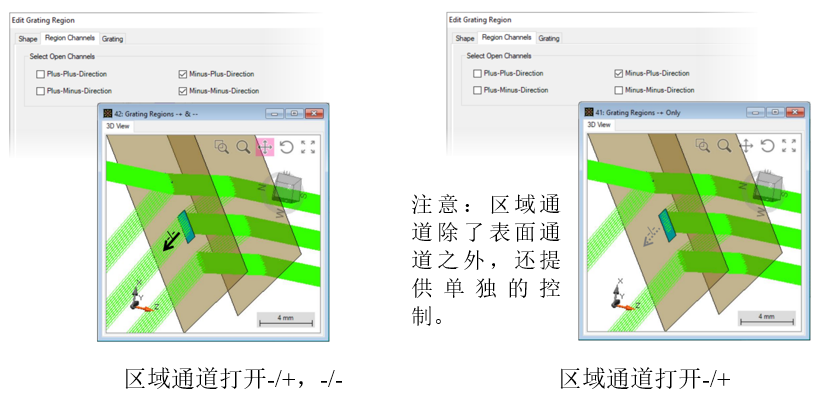

按照與表面相同的規則設置該區域的通道。
區域定義
可以在一個給定的區域上定義一個衍射光柵。
區域定義
可以在一個給定的區域上定義一個衍射光柵。

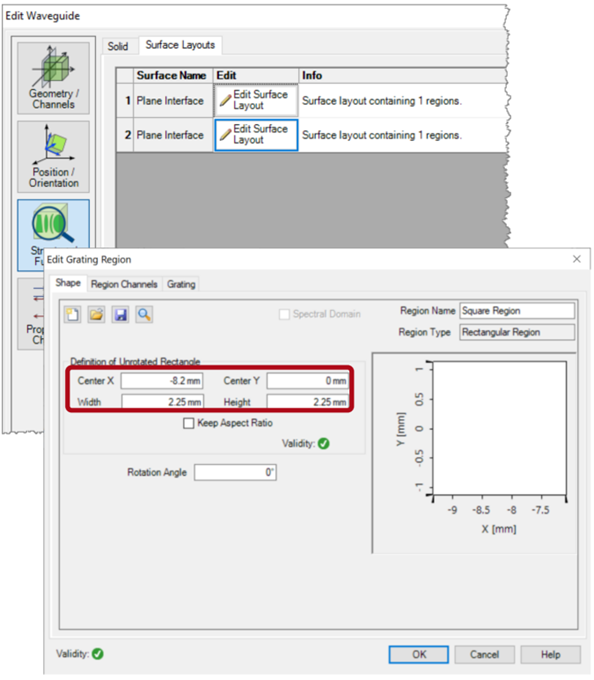

我們在第二個表面上添加一個矩形區域（2.25 mm邊長），中心位置沿x方向-8.2 mm
區域定義
可以在一個給定的區域上定義一個衍射光柵。
我們在第二個表面上添加另一個矩形區域（2.25 mm邊長），中心位置沿x方向-8.2 mm。

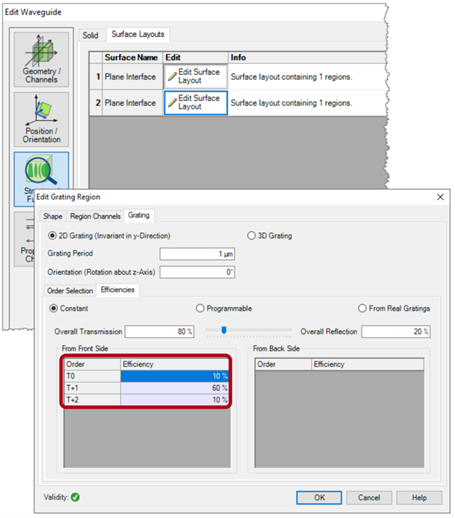

定義一個理想的光柵，周期2µm，衍射效率為:
T0=10%
T+1=60%
T+2=10%
區域定義
可以在一個給定的區域上定義一個衍射光柵。
我們在第二個表面上添加另一個矩形區域（2.25 mm邊長），中心位置沿x方向-8.2 mm。
定義一個理想的光柵，周期2µm，衍射效率為:
T0=10%
T+1=60%
T+2=10%

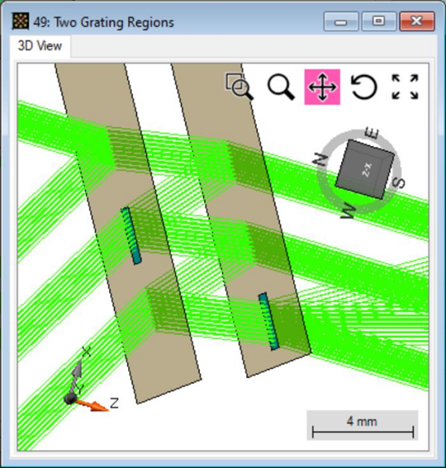

表面1區域： 打開-/+
表面2區域： 打開+/+
[包括T0、T+1、T+2衍射級次]

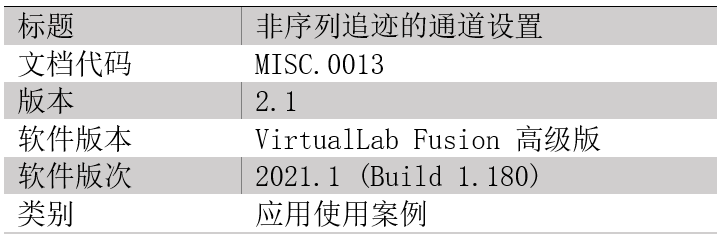

文檔信息
